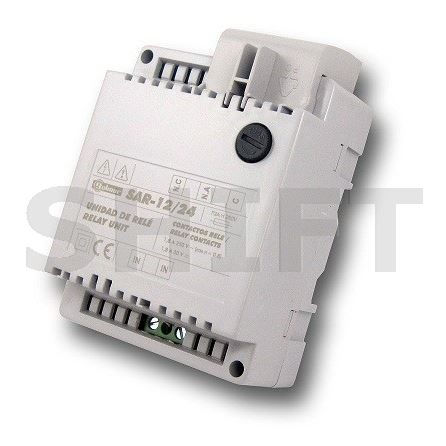

Golmar SAR-12/24 – reléový modul pro ovládání pomocných zařízení
Potřebujete při zazvonění aktivovat další zvonek, rozsvítit světlo nebo sepnout pomocné zařízení? Reléová jednotka Golmar SAR-12/24 umožňuje převést odpovídající vstupní elektrický signál na sepnutí reléového kontaktu.
Modul je vhodný pro rozšíření kompatibilních domovních komunikačních instalací a pro další aplikace, kde je potřeba ovládat elektrický obvod pomocí relé.
Nabízí přepínací reléový výstup, kompaktní provedení pro montáž na DIN lištu a šířku odpovídající 4 modulům DIN.
Originální Golmar Reléový výstup AC / DC vstup 4 DIN
Ovládání dalších zařízení
Reléový kontakt umožňuje spínat kompatibilní externí zařízení, například zvonky, osvětlení nebo další pomocné obvody.
Univerzálnější použití
Modul reaguje na odpovídající střídavý nebo stejnosměrný vstupní signál podle technických podmínek výrobce.
Montáž na DIN lištu
Kompaktní modul se šířkou 4 DIN je vhodný pro instalaci do odpovídajícího elektrického rozvaděče.
PRAKTICKÉ VYUŽITÍ
Když samotné vyzvánění nestačí
V provozovně je domovní telefon umístěn u recepce, ale zaměstnanci často pracují v zadní části objektu. Příchozí volání od vstupu nemusí být dostatečně slyšitelné.
Pomocí reléové jednotky SAR-12/24 lze při odpovídajícím vstupním signálu sepnout externí zvonek nebo jinou vhodnou signalizaci.
Výhoda pro zákazníka: možnost přizpůsobit signalizaci a ovládání pomocných zařízení konkrétním potřebám objektu.
MOŽNOSTI VYUŽITÍ
Co může reléový modul ovládat?
Přídavný zvonek
Aktivace další zvukové signalizace na vhodném místě objektu.
Osvětlení
Sepnutí vhodně navrženého světelného obvodu, například osvětlení schodiště.
Pomocný obvod
Ovládání dalšího zařízení prostřednictvím reléového kontaktu.
Důležité: Konkrétní funkce závisí na způsobu zapojení, vstupním signálu a parametrech připojeného zařízení. Relé samo o sobě není zdrojem napájení pro externí spotřebič.
JAKÝ TYP PŘÍSLUŠENSTVÍ POTŘEBUJETE?
Reléový modul, nebo opakovač vyzvánění?
Golmar SAR-12/24
11291012
Reléová jednotka. Na základě vstupního signálu spíná elektrický kontakt pro ovládání externího zařízení. Tento produkt.
Opakovač vyzvánění
Přídavná zvuková signalizace. Slouží k tomu, aby bylo příchozí volání slyšet také na dalším místě. Konkrétní model se vybírá podle technologie domovního systému.
Rozdíl: SAR-12/24 umožňuje ovládat externí elektrický obvod. Není to samostatný akustický opakovač se zabudovaným zvonkem.
ELEKTRICKÉ PARAMETRY
Vstupní signál a reléový kontakt
Golmar uvádí reléovou jednotku SAR-12/24 jako modul pro vstupní signály střídavého nebo stejnosměrného napětí.
STŘÍDAVÝ VSTUP – PODROBNÝ LIST
7–18 V AC
Rozsah uvedený v podrobnějším technickém listu.
STEJNOSMĚRNÝ VSTUP
12–24 V DC
Rozsah uvedený v podrobnějším technickém listu.
Základní katalogový popis uvádí obecně vstup 12–24 V AC/DC. Pro návrh a montáž je proto nutné vycházet z aktuálního instalačního návodu konkrétního provedení.
Upozornění: Před připojením ověřte dovolené napětí, zatížitelnost kontaktů a požadavky na jištění. U síťových obvodů musí instalaci provádět osoba s odpovídající elektrotechnickou kvalifikací.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | SAR-12/24 |
| Kód výrobce | 11291012 |
| EAN | 8429898009650 |
| Typ produktu | Reléová jednotka |
| Elektrické parametry |
| Katalogový vstupní rozsah | 12–24 V AC/DC |
| Střídavý vstup dle podrobného listu | 7–18 V AC |
| Stejnosměrný vstup dle podrobného listu | 12–24 V DC |
| Polarita vstupu | Nepolarizovaný vstup |
| Výstup | Přepínací reléový kontakt |
| Zatížitelnost kontaktu dle podrobného listu | Max. 1,8 A při 30 V DC / 250 V AC |
| Jištění dle podrobného listu | Pojistka 250 V / 2 A F |
| Konstrukce a montáž |
| Montáž | DIN lišta |
| Počet DIN modulů | 4 |
| Materiál krytu dle podrobného listu | Plast ABS |
| Barva dle podrobného listu | Šedá |
| Šířka | 69 mm |
| Výška | 90 mm |
| Hloubka | 44 mm |
Důležité před objednáním a instalací
1. Jde o reléovou jednotku: SAR-12/24 nemá funkci samostatného zvonku. Pro zvukovou signalizaci je potřeba připojit vhodné externí zařízení.
2. Ověřte vstupní napětí: Katalog a podrobnější technický list uvádějí odlišně formulované rozsahy střídavého napětí. Rozhodující je aktuální instalační návod výrobce.
3. Dodržte zatížitelnost kontaktů: Relé nesmí přímo spínat zátěž překračující povolené elektrické parametry. U indukčních zátěží je nutné zohlednit také charakter spotřebiče.
4. Správné zapojení: Vstupní signál, výstupní kontakt a napájení externího zařízení musí být zapojeny podle příslušného schématu.
5. Odborná montáž: Při práci s elektrickými obvody dodržujte bezpečnostní předpisy. Instalaci síťových obvodů svěřte kvalifikovanému odborníkovi.
Identifikace produktu:
Výrobce: Golmar
Model: SAR-12/24
Kód výrobce: 11291012
EAN: 8429898009650
Typ: Reléová jednotka
Montáž: DIN lišta, 4 moduly
Rozměry: 69 × 90 × 44 mm
