SOLARIX | STÍNĚNÁ STRUKTUROVANÁ KABELÁŽ
SOLARIX CAT5e F/UTP PVC – stíněný instalační datový kabel, box 305 m
Spolehlivý datový kabel pro počítačové sítě, IP kamery, videotelefony a přístupové systémy. Instalační kabel SOLARIX SXKD-5E-FTP-PVC je určen pro budování pevných vnitřních datových rozvodů v rodinných domech, bytových objektech, kancelářích a komerčních budovách. Nabízí kvalitní přenosové parametry a stíněnou konstrukci, která pomáhá omezovat elektromagnetické rušení.
Kabel využívá plně měděné vodiče AWG24 o průměru 0,50 mm, společné fóliové stínění F/UTP a šedý PVC plášť s požární klasifikací Eca. Podporuje gigabitový Ethernet i napájení kompatibilních síťových zařízení prostřednictvím technologií PoE a PoE+.
Hlavní výhody:
✔ Kategorie CAT5e / Class D, přenosové pásmo 100 MHz
✔ Plně měděné vodiče AWG24 s čistotou mědi 99,97 %
✔ Společné fóliové stínění F/UTP proti rušení
✔ Podpora gigabitového Ethernetu
✔ Podpora PoE a PoE+ podle IEEE 802.3af/at
✔ Šedý PVC plášť, požární klasifikace Eca
✔ Vhodný pro IP kamery, videotelefony a přístupové systémy
✔ Praktický odvíjecí box s návinem 305 m
Kde kabel využijete?
SOLARIX CAT5e F/UTP PVC je vhodný pro pevné vnitřní datové rozvody s požadavkem na kvalitní ethernetovou komunikaci a stínění proti elektromagnetickému rušení.
- Počítačové sítě – propojení datových zásuvek, switchů, routerů a síťových rozvaděčů.
- IP kamerové systémy – datové připojení síťových kamer a rekordérů.
- IP videotelefony – propojení vstupních panelů, monitorů a dalších síťových jednotek.
- Přístupové systémy – připojení IP kontrolérů a dalších síťových zařízení.
- Wi-Fi přístupové body – pevné datové připojení bezdrátových sítí.
- Domácnosti a kanceláře – strukturovaná kabeláž pro pracovní místa a technické místnosti.
Hlavní vlastnosti a přednosti
Plně měděné vodiče Kvalitní měděný drát AWG24 o průměru 0,50 mm a čistotě mědi 99,97 % poskytuje dobré elektrické vlastnosti pro přenos dat i kompatibilní PoE napájení.
Stínění F/UTP Společná fólie Al/Mylar kolem všech čtyř kroucených párů pomáhá omezovat elektromagnetické rušení z okolního prostředí.
PVC plášť, CPR Eca Šedý PVC plášť je určen pro vnitřní instalace. Kabel dosahuje třídy reakce na oheň Eca podle evropského systému CPR.

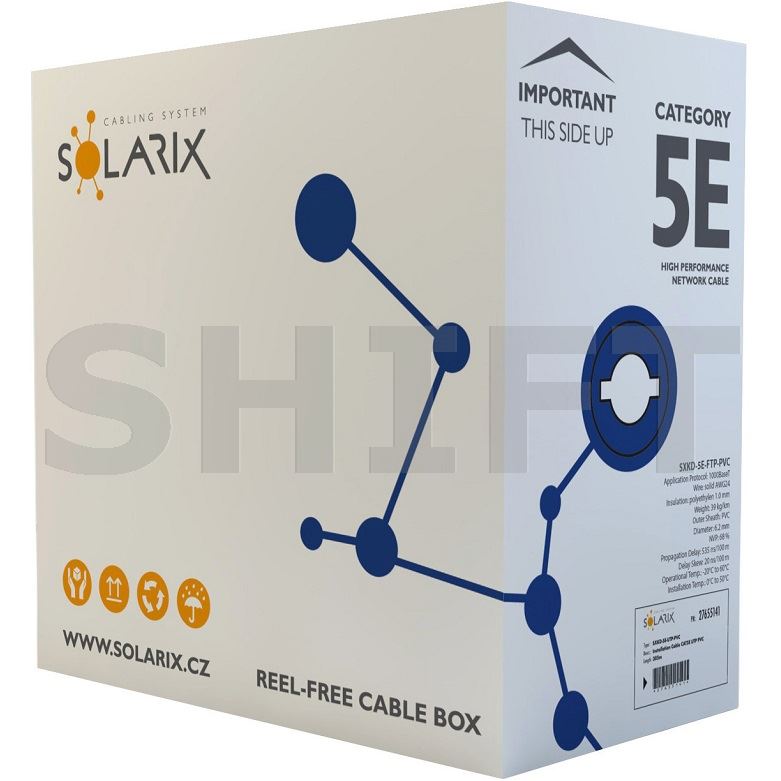

Box 305 m Praktický kartonový odvíjecí box umožňuje pohodlné odvíjení při instalaci většího počtu datových tras.
Technické parametry
| Parametr | Hodnota |
| Výrobce | SOLARIX |
| Typové označení | SXKD-5E-FTP-PVC |
| Objednací kód výrobce | 27655142 |
| Kategorie | CAT5e / Class D |
| Konstrukce | F/UTP (FTP) |
| Počet párů | 4 kroucené páry / 8 vodičů |
| Stínění | Společná fólie Al/Mylar kolem všech párů |
| Zemnicí vodič stínění | Pocínovaný měděný drát, Ø 0,45 ± 0,005 mm |
| Materiál vodičů | Měď, čistota 99,97 % |
| Typ a velikost vodiče | Plný měděný drát AWG24 |
| Průměr vodiče | 0,50 ± 0,005 mm |
| Izolace vodičů | HDPE |
| Průměr izolovaného vodiče | 1,00 ± 0,05 mm |
| Materiál pláště | PVC |
| Barva pláště | Šedá RAL 7035 |
| Tloušťka pláště | 0,55 ± 0,05 mm |
| Vnější průměr kabelu | 6,2 ± 0,5 mm |
| Přenosové pásmo | 100 MHz |
| Podporované ethernetové protokoly | 10BASE-T, 100BASE-TX, 1000BASE-T; 2.5GBASE-T a 5GBASE-T za odpovídajících podmínek |
| Podpora PoE | IEEE 802.3af / IEEE 802.3at |
| Požární klasifikace CPR | Eca |
| Provozní teplota | -20 až +60 °C |
| Teplota při instalaci | 0 až +50 °C |
| Skladovací teplota | -20 až +60 °C |
| Minimální poloměr ohybu při instalaci | 4× průměr kabelu |
| Maximální tahová síla | 100 N |
| NVP | 68 % |
| Zpoždění signálu | 535 ns / 100 m |
| Rozdílové zpoždění | Max. 45 ns / 100 m |
| Čistá hmotnost kabelu | 39,4 kg/km |
| Délka návinu | 305 m |
| Balení | Třívrstvý kartonový odvíjecí box |
| Rozměry boxu (š × h × v) | 215 × 405 × 405 mm |
Stínění F/UTP – ochrana proti elektromagnetickému rušení
Kabel SOLARIX SXKD-5E-FTP-PVC využívá společnou stínicí fólii Al/Mylar, která obklopuje všechny čtyři kroucené páry. Stínění pomáhá omezovat vliv vnějšího elektromagnetického rušení na datovou komunikaci.
Součástí konstrukce je také pocínovaný měděný zemnicí vodič stínění. Pro správnou funkci celého systému je důležité používat kompatibilní stíněné zásuvky, konektory a patch panely.
Doporučení:
Stínění kabelu musí být správně zakončeno a celý kabelážní systém musí být navržen s ohledem na požadavky na uzemnění a vyrovnání potenciálů.
Gigabitový Ethernet a napájení PoE
Kabel podporuje gigabitový Ethernet 1000BASE-T a podle výrobce také technologie 2.5GBASE-T a 5GBASE-T. U vyšších rychlostí však záleží na kvalitě instalace, rušení mezi kabely a dalších podmínkách kabelové trasy.
Výrobce potvrzuje podporu napájení PoE podle IEEE 802.3af a PoE+ podle IEEE 802.3at. Kabel tak lze využít pro připojení kompatibilních IP kamer, přístupových bodů a dalších síťových zařízení.
Upozornění:
Podpora výkonnějších režimů napájení IEEE 802.3bt není v technickém listu tohoto modelu výslovně potvrzena. Pro takové instalace je nutné vhodnost kabelu ověřit samostatně.
PVC plášť a požární klasifikace Eca
Kabel je vybaven šedým PVC pláštěm a dosahuje třídy reakce na oheň Eca podle CPR. Tato klasifikace je doložena prohlášením o vlastnostech výrobce.
PVC provedení je určeno především pro běžné vnitřní instalace, pokud požadavky dané stavby umožňují použití kabelu třídy Eca.
Důležité:
Kabel není označen jako bezhalogenový LSZH. Pokud projekt vyžaduje vyšší požární klasifikaci nebo bezhalogenový plášť, je nutné zvolit odpovídající variantu.
Doporučení pro instalaci
- Pro zakončení používejte stíněné komponenty CAT5e nebo vyšší kategorie.
- Dodržujte minimální poloměr ohybu čtyřnásobku průměru kabelu.
- Nepřekračujte maximální tahovou sílu 100 N.
- Zachovejte kroucení párů co nejblíže místu zakončení.
- Dodržujte pravidla pro souběh datových a silových vedení.
- Po dokončení instalace doporučujeme provést certifikační měření CAT5e.
Standardní strukturovaná kabeláž počítá s maximální délkou pevného horizontálního vedení 90 m a celkovou délkou komunikačního kanálu do 100 m včetně propojovacích kabelů.
Upozornění:
Tento kabel s PVC pláštěm je určen pro vnitřní instalace. Není vhodný pro nechráněné venkovní vedení ani pro přímé uložení do země. Pro venkovní prostředí doporučujeme variantu SOLARIX s PE pláštěm.
Kompatibilita a doporučené příslušenství
- Stíněné datové zásuvky RJ45 CAT5e a vyšší
- Stíněné keystone moduly SOLARIX CAT5e
- Stíněné patch panely CAT5e
- Stíněné konektory RJ45 pro plné vodiče AWG24
- Ethernetové switche a routery
- PoE switche a injektory IEEE 802.3af / 802.3at
- IP kamery a síťové rekordéry
- IP videotelefony a přístupové systémy
- Wi-Fi přístupové body
Obsah balení
1× stíněný instalační datový kabel SOLARIX SXKD-5E-FTP-PVC, návin 305 m v kartonovém odvíjecím boxu.
Proč zvolit SOLARIX CAT5e F/UTP PVC? Instalační kabel SOLARIX SXKD-5E-FTP-PVC představuje spolehlivé řešení pro stíněné datové rozvody v domácnostech, kancelářích a komerčních objektech. Kombinuje plně měděné vodiče AWG24, společné fóliové stínění F/UTP a PVC plášť s požární klasifikací Eca. Podporuje gigabitový Ethernet i napájení kompatibilních zařízení prostřednictvím PoE a PoE+. Je vhodný pro počítačové sítě, IP kamery, videotelefony, přístupové systémy a další síťová zařízení. Praktický odvíjecí box s návinem 305 m usnadňuje realizaci většího počtu datových tras.
