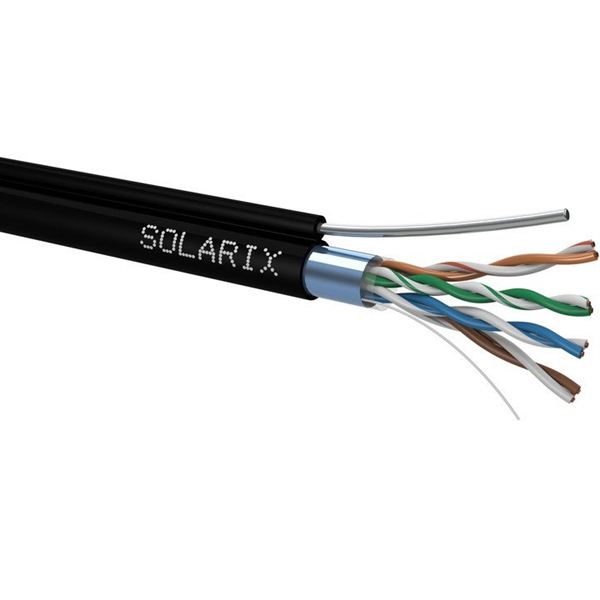

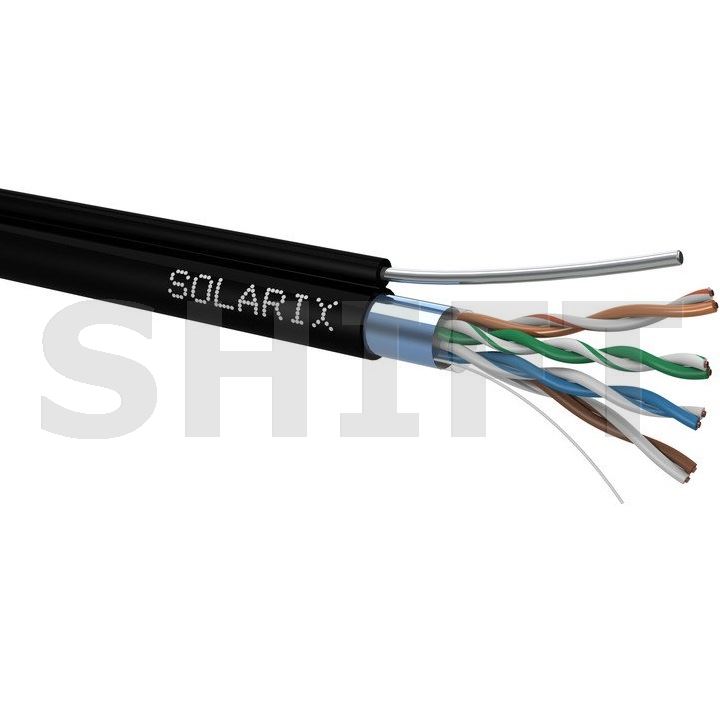

SOLARIX CAT5e F/UTP PE – venkovní samonosný datový kabel, 305 m
Profesionální datový kabel pro venkovní propojení budov a síťových zařízení. SOLARIX SXKD-5E-FTP-PE-SAM je stíněný instalační kabel kategorie CAT5e se samonosnou konstrukcí, která obsahuje samostatný ocelový nosný prvek. Je vhodný pro realizaci venkovních datových tras, například mezi objekty, k IP kamerám, videotelefonům nebo venkovním přístupovým systémům.
Kabel kombinuje plně měděné vodiče AWG24, společné fóliové stínění F/UTP a UV stabilní PE plášť. Ocelový nosný prvek umožňuje navrhovat samonosné venkovní trasy bez nutnosti samostatného nosného lana, vždy však při dodržení mechanických podmínek instalace.
Hlavní výhody:
✔ Samonosná konstrukce s integrovaným ocelovým nosným prvkem
✔ UV stabilní PE plášť pro venkovní prostředí
✔ Stínění F/UTP pro omezení elektromagnetického rušení
✔ Plně měděné vodiče AWG24, čistota mědi 99,97 %
✔ Kategorie CAT5e s přenosovým pásmem 100 MHz
✔ Podpora PoE a PoE+ podle IEEE 802.3af/at
✔ Stupeň krytí kabelu IP67 dle výrobce
✔ Návin 305 m na dřevěné cívce
Kde kabel využijete?
Kabel SOLARIX CAT5e F/UTP PE-SAM je určen především pro venkovní datové rozvody, kde je potřebné kombinovat přenos dat s mechanicky odolnou samonosnou konstrukcí.
- Venkovní propojení objektů – nadzemní datové trasy mezi budovami při odpovídajícím technickém návrhu.
- IP kamerové systémy – připojení venkovních kamer na vhodných konstrukcích.
- IP videotelefony – datové propojení venkovních vstupních panelů.
- Přístupové systémy – připojení venkovních síťových jednotek a kontrolérů.
- Venkovní Wi-Fi – propojení přístupových bodů a dalších síťových prvků.
- Areálové instalace – venkovní datové rozvody v průmyslových a komerčních objektech.
Hlavní vlastnosti a přednosti
Integrovaný nosný prvek Samostatný ocelový drát o průměru 1,2 mm je součástí konstrukce kabelu a slouží k jeho mechanickému uchycení v samonosných venkovních trasách.
Venkovní PE plášť UV stabilní polyetylenový plášť v černé barvě RAL 9005 je určen pro venkovní použití a odolává běžným povětrnostním vlivům.
Stíněná konstrukce F/UTP Společná fólie Al/Mylar kolem všech čtyř kroucených párů pomáhá omezovat vliv elektromagnetického rušení.
Měděné vodiče a PoE Plně měděné vodiče AWG24 podporují gigabitový Ethernet a napájení kompatibilních zařízení prostřednictvím PoE a PoE+.
Technické parametry
| Parametr | Hodnota |
| Výrobce | SOLARIX |
| Typové označení | SXKD-5E-FTP-PE-SAM |
| Objednací kód výrobce | 27655195 |
| Kategorie | CAT5e / Class D |
| Konstrukce | F/UTP – samonosná |
| Počet párů | 4 kroucené páry / 8 vodičů |
| Stínění | Společná fólie Al/Mylar kolem všech párů |
| Materiál vodičů | Měď, čistota 99,97 % |
| Typ vodiče | Plný měděný drát AWG24 |
| Průměr vodiče | 0,50 ± 0,005 mm |
| Izolace vodičů | HDPE |
| Průměr izolovaného vodiče | 1,00 ± 0,05 mm |
| Zemnicí vodič stínění | Pocínovaný měděný drát, průměr 0,45 mm |
| Nosný prvek | Ocelový drát |
| Průměr nosného prvku | 1,2 mm |
| Materiál vnějšího pláště | UV stabilní PE (LLDPE) |
| Barva pláště | Černá RAL 9005 |
| Tloušťka pláště | 0,55 ± 0,05 mm |
| Průměr datové části / nosného prvku | 6,4 / 2,6 mm (nominální rozměry) |
| Přenosové pásmo | 100 MHz |
| Podporované ethernetové protokoly | 10/100/1000BASE-T; 2.5GBASE-T a 5GBASE-T za odpovídajících podmínek |
| Podpora PoE | IEEE 802.3af / 802.3at |
| Stupeň krytí kabelu | IP67 dle výrobce |
| Požární klasifikace CPR | Fca |
| Provozní teplota | -20 až +70 °C |
| Teplota při instalaci | 0 až +50 °C |
| Skladovací teplota | -20 až +70 °C |
| Minimální poloměr ohybu při instalaci | 4× průměr kabelu |
| Maximální tahová síla datové části | 100 N |
| NVP | 68 % |
| Zpoždění signálu | 535 ns / 100 m |
| Rozdílové zpoždění | Max. 45 ns / 100 m |
| Čistá hmotnost kabelu | 50,5 kg/km |
| Délka návinu | 305 m |
| Balení | Dřevěná cívka |
| Rozměry cívky | Průměr 370 mm × výška 320 mm |
Uvedená maximální tahová síla 100 N je parametrem datového kabelu. Nesmí být automaticky považována za dovolené zatížení samonosného ocelového prvku při nadzemní montáži.
Co znamená samonosné provedení?
Na rozdíl od běžných venkovních datových kabelů obsahuje varianta SXKD-5E-FTP-PE-SAM samostatný ocelový nosný prvek. Ten umožňuje mechanické uchycení kabelu při nadzemním vedení mezi vhodnými kotevními body.
Nosný prvek přenáší mechanické zatížení, zatímco vlastní datová část slouží k přenosu signálu. Díky tomu lze realizovat venkovní samonosné datové trasy bez přídavného nosného lana, pokud to dovolují podmínky konkrétní instalace.
Důležité pro montáž:
Přípustné rozpětí mezi kotevními body, průvěs a zatížení větrem nebo námrazou musí být stanoveny podle podmínek instalace. Samonosné provedení samo o sobě neznamená, že lze kabel zavěsit na libovolnou vzdálenost.
Stínění F/UTP pro stabilní datovou komunikaci
Kabel používá společnou stínicí fólii Al/Mylar kolem všech čtyř kroucených párů. Toto provedení pomáhá omezovat vliv elektromagnetického rušení a přispívá ke stabilnímu přenosu dat.
Pro správnou funkci stínění je nutné používat vhodné stíněné konektory, zásuvky a patch panely a zajistit správné zapojení stínění podle pravidel strukturované kabeláže.
Upozornění pro venkovní metalické trasy:
Při propojení samostatných budov je nutné zohlednit přepětí, rozdíly zemních potenciálů a ochranu připojených zařízení. Vhodné je použít odpovídající ethernetové přepěťové ochrany. V některých situacích je bezpečnější optické propojení.
Doporučení pro instalaci
- Pro uchycení používejte kotvy a příchytky určené pro samonosný kabel.
- Mechanické zatížení přenášejte prostřednictvím ocelového nosného prvku.
- Dodržujte minimální poloměr ohybu a povolené tahové zatížení datové části.
- Venkovní spoje a konektory chraňte vhodnými instalačními krabicemi a průchodkami.
- Pro zakončení používejte stíněné komponenty CAT5e nebo vyšší.
- Ověřte požadavky na ochranu před přepětím a uzemnění.
Požární bezpečnost:
Kabel má klasifikaci Fca a venkovní PE plášť. Není určen jako univerzální kabel pro vnitřní rozvody budov. Při přechodu kabelu do objektu je nutné dodržet požadavky příslušných požárních a instalačních předpisů.
Kompatibilita a doporučené příslušenství
- Kotva SOLARIX AC35L pro samonosný kabel SXKD-5E-FTP-PE-SAM
- Stíněné datové zásuvky a keystone moduly CAT5e
- Stíněné konektory RJ45 pro plné vodiče AWG24
- Stíněné patch panely CAT5e a vyšší
- Ethernetové přepěťové ochrany
- Venkovní instalační krabice a kabelové průchodky
- PoE switche a injektory IEEE 802.3af / 802.3at
- IP kamery, videotelefony a přístupové systémy
Obsah balení
1× venkovní samonosný instalační kabel SOLARIX SXKD-5E-FTP-PE-SAM, návin 305 m na dřevěné cívce.
Proč zvolit SOLARIX CAT5e F/UTP PE-SAM? Venkovní samonosný datový kabel SOLARIX SXKD-5E-FTP-PE-SAM představuje profesionální řešení pro nadzemní ethernetové trasy. Kombinuje integrovaný ocelový nosný prvek, UV stabilní PE plášť, společné fóliové stínění a kvalitní měděné vodiče AWG24. Podporuje gigabitovou komunikaci i napájení kompatibilních zařízení pomocí PoE a PoE+. Je vhodný zejména pro venkovní IP kamery, videotelefony, přístupové systémy a další síťová zařízení.
