Elegantní základ vstupního tabla pro domovní audio a videovrátný

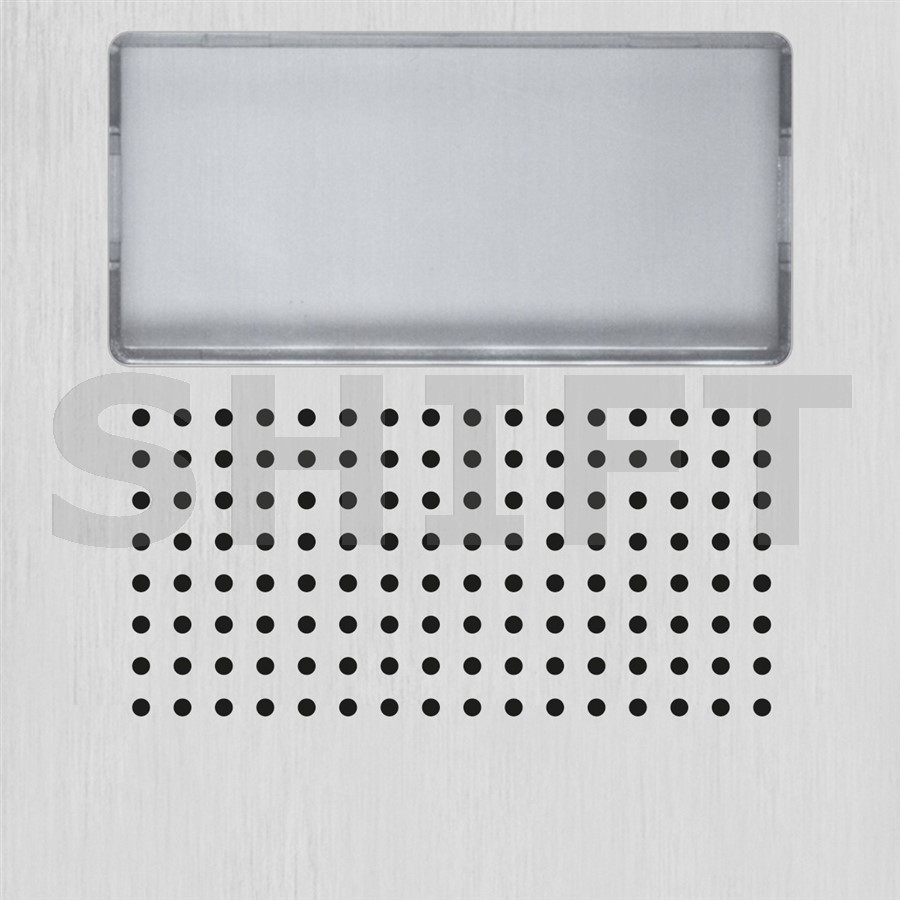

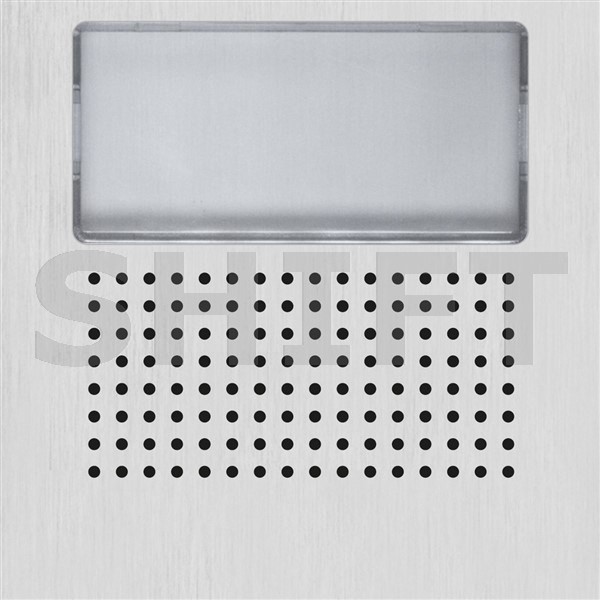

Golmar N1000/AL je čelní audio/video modul určený pro sestavení modulárních vstupních tabel NEXA Aluminium.

Modul tvoří pohledovou část vstupního panelu, za kterou se instalují odpovídající elektronické komponenty domovního komunikačního systému.

Je vyroben z eloxovaného hliníku o tloušťce 1,8 mm, má rozměry 100 × 100 mm a je dodáván bez zvonkových tlačítek.

Díky modulární konstrukci lze N1000/AL kombinovat s dalšími prvky NEXA Aluminium a vytvořit vstupní tablo odpovídající konkrétnímu domu, bytovému objektu nebo provozovně.

N1000/AL je čelní modul, nikoli kompletní videovrátný

Modul N1000/AL představuje mechanickou a pohledovou část vstupního tabla.

Sám o sobě neobsahuje kompletní komunikační elektroniku potřebnou pro přenos hlasu nebo obrazu. Funkce výsledného tabla závisí na použitých elektronických modulech a jejich kompatibilitě s konkrétním systémem Golmar.

Zvonková tlačítka nejsou součástí tohoto modulu.

Sestavte vstupní tablo podle skutečných potřeb objektu

NEXA Aluminium umožňuje kombinovat jednotlivé části vstupního tabla do výsledné sestavy.

Modul N1000/AL se používá jako základní audio/video mřížkový modul bez tlačítek.

Podle požadované konfigurace jej lze kombinovat například s:

• tlačítkovými moduly NEXA Aluminium pro jednotlivé byty nebo účastníky,
• odpovídajícími elektronickými moduly audio nebo video systému,
• montážními rámy a profily pro sestavení tabla,
• zápustnými instalačními krabicemi podle velikosti sestavy.

Výslednou konfiguraci je nutné zvolit podle typu komunikačního systému a počtu požadovaných účastníků.

Vhodný pro sestavy se samostatnými tlačítkovými moduly

N1000/AL neobsahuje žádné integrované zvonkové tlačítko.

To je praktické zejména v případech, kdy má vstupní tablo obsahovat více samostatných tlačítek umístěných v dalších modulech.

Pro sestavy s jedním nebo dvěma tlačítky přímo na základním audio/video modulu existují jiné varianty řady NEXA Aluminium:

• N1000/AL – bez tlačítek,
• N1110/AL – s jedním tlačítkem,
• N1220/AL – se dvěma tlačítky.

Při výběru je proto vhodné nejprve určit požadované rozložení zvonkových tlačítek.

Eloxovaný hliník o tloušťce 1,8 mm

Čelní část modulu je vyrobena z extrudovaného eloxovaného hliníku.

Eloxovaná povrchová úprava pomáhá chránit hliníkový povrch při běžném používání a zachovává charakteristický vzhled řady NEXA Aluminium.

Tloušťka čelní hliníkové části činí 1,8 mm.

Díky jednotnému materiálovému provedení lze modul vizuálně sladit s ostatními prvky této modulární řady.

100 × 100 mm

Uvedené rozměry se vztahují k samotnému čelnímu modulu N1000/AL, nikoli k rozměrům celé sestavené vstupní jednotky.

Součást kompletního vstupního panelu NEXA Aluminium

Modul se používá společně s odpovídajícím montážním rámem, elektronickými moduly a dalšími částmi vstupního tabla.

Základní postup sestavení modulárního panelu zahrnuje:

1. výběr vhodné instalační krabice podle velikosti sestavy,
2. upevnění montážního rámu a přípravu kabeláže,
3. osazení odpovídající audio/video elektroniky,
4. sestavení čelních modulů včetně N1000/AL,
5. zapojení a konfiguraci podle návodu konkrétního systému,
6. uzavření vstupního tabla a dokončení montáže.

Konkrétní postup a potřebné komponenty se mohou lišit podle použité generace systému Golmar.

Co může být potřeba k dokončení vstupního tabla?

Při sestavování systému NEXA Aluminium se podle konkrétní konfigurace používají například:

• NCEV-90CS – zápustná krabice pro jednomodulové sestavy,
• N6001/AL – montážní sada pro sestavu o výšce jednoho modulu,
• N3xxx/AL – odpovídající tlačítkové moduly,
• audio/video elektronika Golmar – podle zvoleného komunikačního systému.

Příslušenství a elektronické moduly nejsou automaticky součástí samotného čelního modulu N1000/AL.

Důležité před objednáním

N1000/AL je pouze čelní modul vstupního tabla.

Neobsahuje samostatnou kameru, komunikační elektroniku ani zvonková tlačítka. Tyto komponenty se vybírají samostatně podle konkrétního systému.

Modul je určen pro NEXA Aluminium. Není automaticky zaměnitelný s čelními moduly řad NEXA Inox nebo SUPRA.

Při sestavování celého tabla vždy ověřte kompatibilitu mechanických i elektronických komponentů.

Golmar N1000/AL je audio/video mřížkový modul bez tlačítek, který umožňuje vytvořit elegantní vstupní panel systému NEXA Aluminium. Nabízí kvalitní čelní provedení z 1,8mm eloxovaného hliníku, rozměry 100 × 100 mm a možnost kombinace s dalšími moduly pro sestavení domovního komunikačního systému podle potřeb objektu.
