ZLC275 • HLINÍKOVÁ KRYCÍ KONZOLA PRO ELEKTROMAGNET UL275
Krycí montážní profil pro elektromagnet na dovnitř otevírané dveře
ZLC275 je hliníková krycí montážní konzola určená pro instalaci elektromagnetických zámků řady UL275 / 600 lb.
Umožňuje povrchovou montáž elektromagnetu na dovnitř otevírané dveře, kde běžné přímé uchycení elektromagnetu a přídržné plotničky není možné nebo vhodné.
Díky speciálnímu provedení profilů Z + L vytváří funkční montážní sestavu s krytým a vzhledově čistým provedením.
🔧 Povrchová montáž🚪 Dovnitř otevírané dveře🧲 Pro UL275 / 600 lb📐 Krycí profily Z + L◻ Hliník
🚪
Pro dovnitř otevírané dveře
Umožňuje správně umístit elektromagnet a jeho protikus i na dveřní sestavy, kde směr otevírání komplikuje běžnou montáž.
🧲
Určeno pro elektromagnety UL275
Konzola je navržena pro elektromagnetické zámky řady UL275 s nominální přídržnou silou 600 lb.
MONTÁŽNÍ FUNKCE
Správná poloha elektromagnetu a přídržné plotničky
Přídržný elektromagnet potřebuje pro správnou funkci přesné dosednutí přídržné plotničky na svou aktivní plochu.ZLC275 vytváří potřebnou montážní geometrii a umožňuje přizpůsobit vzájemnou polohu obou částí zámku konstrukci dveří.
POVRCHOVÁ MONTÁŽ

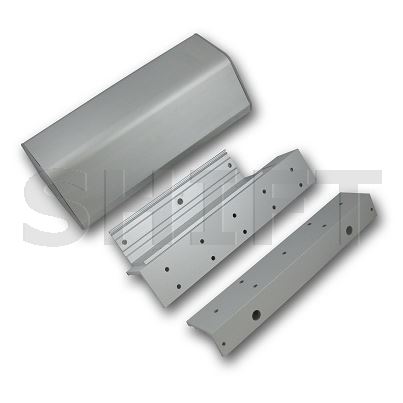

Krycí sestava Z + L
ZLC275 používá dvě montážní části:
- Z profil – umožňuje upevnění přídržné plotničky na dveřní křídlo.
- L profil – slouží k upevnění elektromagnetu na pevnou část dveřní konstrukce.
Po správné instalaci jsou elektromagnet a přídržná plotnička při zavřených dveřích umístěny proti sobě.
Montáž je povrchová. Samotný elektromagnet není nutné zapouštět do dveřního profilu.
Krycí provedení pro čistší vzhled instalace
ZLC275 se od standardních montážních profilů odlišuje svou konstrukcí, která vytváří kryté montážní řešení.
Je vhodný pro instalace, kde je kromě správné funkce elektromagnetického zámku důležitý také vzhled dveřní sestavy.
Hliníková konstrukce
Montážní profily jsou vyrobeny z hliníku, který nabízí vhodnou kombinaci mechanické pevnosti, nízké hmotnosti a odolnosti.
Kompatibilita s elektromagnety UL275
ZLC275 je určen pro elektromagnetické zámky UL275 / 275 Series / 600 lb.
V nabídce Shift.cz je jako související produkt uveden elektromagnet 600-SLMC s LED indikací a magnetickým kontaktem.
Před montáží doporučujeme ověřit rozměry konkrétního elektromagnetu a dostupný montážní prostor.
Rozdíl mezi ZLC275, ZLC275G a ZL275
Jednotlivé montážní konzoly nejsou rozměrově totožné:
- ZL275 – standardní montážní sada Z + L pro dovnitř otevírané dveře.
- ZLC275 – krycí montážní sestava s větším Z profilem o rozměrech 266 × 72 × 111 mm.
- ZLC275G – odlišná krycí varianta s profilem Z o rozměrech 250 × 48,5 × 97,5 mm.
Při výběru je proto důležité zohlednit konkrétní konstrukci dveří a prostor pro montáž.
Rozměry montážních profilů
Rozměry podle technického výkresu výrobce UWC ELECTRIC.
Krycí Z profilZ
266 × 72 × 111 mm
Hmotnost přibližně 694 g
Montážní L profilL
250 × 46 × 30 mm
Tloušťka 4 mm
Hmotnost přibližně 186 g
Rozměry jsou převzaty z výrobního výkresu ZLC-275. Pro přesné umístění montážních otvorů použijte originální technickou dokumentaci.
Technické parametry
- typ: krycí montážní konzola pro elektromagnetický zámek
- výrobce: UWC ELECTRIC / ALGATEC
- model: ZLC-275
- označení Shift: ZLC275
- kompatibilita: UL275 / 600 lb
- provedení: montážní sestava Z + L
- způsob montáže: povrchová
- vhodné použití: dovnitř otevírané dveře
- materiál: hliník
- rozměry Z profilu: 266 × 72 × 111 mm
- hmotnost Z profilu: cca 694 g
- rozměry L profilu: 250 × 46 × 30 mm
- tloušťka L profilu: 4 mm
- hmotnost L profilu: cca 186 g
- celková hmotnost profilů: cca 880 g
Montážní příslušenství – elektromagnet není součástí
ZLC275 je hliníková montážní konzola, nikoli elektromagnetický zámek.
Samotný elektromagnet UL275 a jeho přídržná plotnička nejsou automaticky součástí produktu. Před objednáním ověřte kompatibilitu s konkrétním elektromagnetem a konstrukcí dveří.
Identifikace produktu:
Výrobce: UWC ELECTRIC / ALGATEC
Model: ZLC-275
Kód Shift: ZLC275
Typ: hliníková krycí montážní konzola
Kompatibilita: UL275 / 600 lb
Montáž: povrchová
Použití: dovnitř otevírané dveře
Krycí montážní řešení pro elektromagnet UL275ZLC275 umožňuje povrchovou instalaci elektromagnetických zámků UL275 / 600 lb na dovnitř otevírané dveře. Hliníková sestava Z + L zajišťuje potřebné montážní uspořádání a nabízí kryté provedení vhodné pro moderní dveřní instalace.
