Dvě samostatná zvonková tlačítka v odolném nerezovém provedení

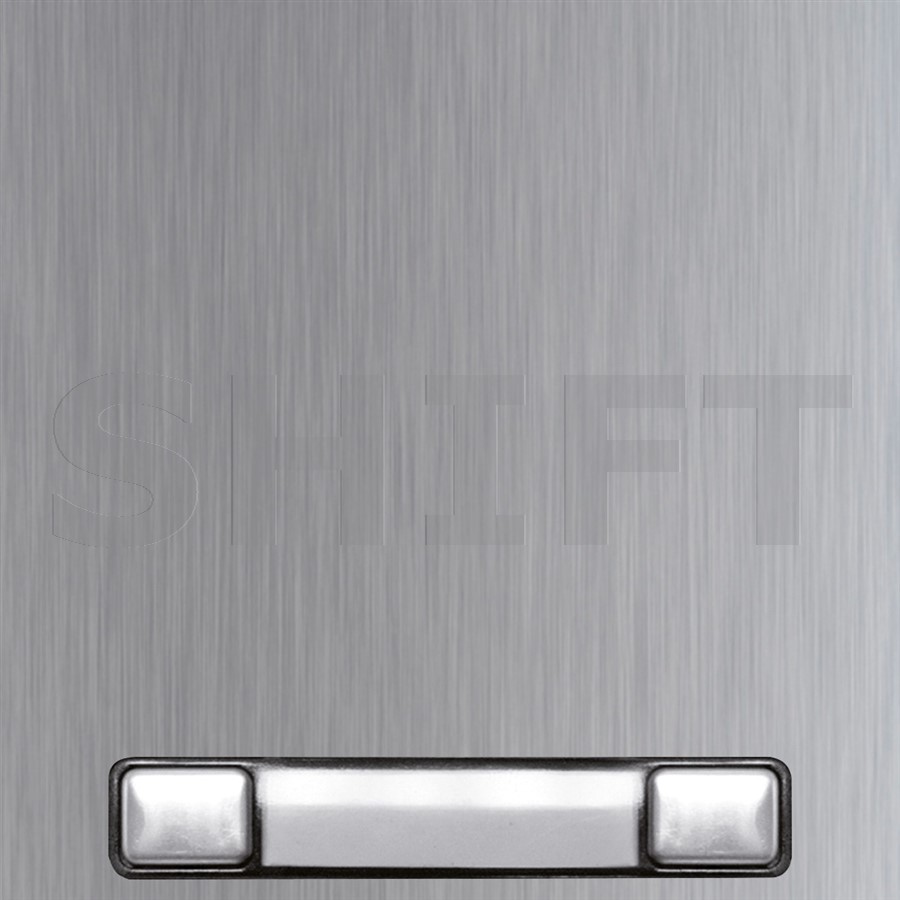

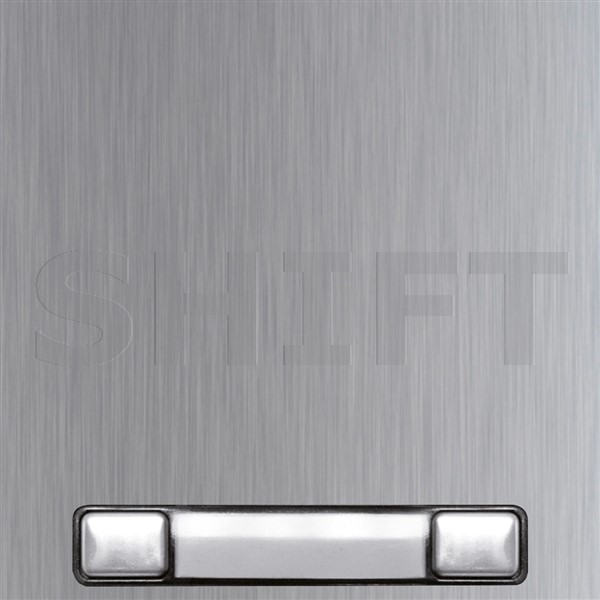

Golmar NX3220 je čelní tlačítkový modul pro modulární vstupní tabla NEXA Inox. Obsahuje 2 samostatná zvonková tlačítka v dvouřadém uspořádání a umožňuje vytvořit dvě nezávislé volací pozice například pro dva byty, kanceláře nebo provozovny.

Dvouřadé provedení patří do řady NX32xx a umožňuje efektivně využít plochu vstupního panelu. U dalších variant stejné řady lze do jednoho modulu umístit až 10 tlačítek.

Čelní panel je vyroben z nerezové oceli AISI 316 o tloušťce 2 mm a má standardní modulový rozměr 100 × 100 mm.

Rozšíření vstupního tabla o dvě další volací pozice

NX3220 tvoří mechanickou a pohledovou část vstupního panelu se dvěma zvonkovými tlačítky.

Po stisknutí konkrétního tlačítka zajistí připojená elektronika systému volání na odpovídající domovní telefon nebo videomonitor.

Samotný NX3220 neobsahuje řídicí elektroniku. Elektronika tlačítek se volí samostatně podle použité technologie Golmar.

Tlačítka jsou uspořádána ve dvou sloupcích

Řada NX32xx používá dvouřadé uspořádání tlačítek.

U modelu NX3220 jsou celkem dvě tlačítka – jedno vlevo a jedno vpravo.

Výhodou této koncepce je možnost osadit ve vyšších variantách stejné řady větší počet tlačítek bez zvětšení standardního modulového formátu.

NX3220 je proto vhodný také jako první modul v panelu, který bude později rozšiřován dalšími dvouřadými tlačítkovými prvky.

Pro dva byty, kanceláře nebo další účastníky

• Dvougenerační dům – samostatné tlačítko pro každou domácnost.
• Dva byty – dvě nezávislé volací pozice.
• Dvě kanceláře – oddělené volání pro dvě firmy nebo oddělení.
• Provozovna + kancelář – dvě samostatná tlačítka v jednom modulu.
• Rozšíření většího tabla – doplnění dalších dvou účastníků.

Od 2 až po 10 tlačítek v jednom modulu

Golmar nabízí v této řadě několik variant:

• NX3220 – 2 tlačítka,
• NX3240 – 4 tlačítka,
• NX3260 – 6 tlačítek,
• NX3280 – 8 tlačítek,
• NX3210 – 10 tlačítek.

Díky tomu lze počet volacích pozic přizpůsobit velikosti objektu při zachování standardního rozměru modulu.

Rozdíl je v informačním okénku

Pokud nepotřebujete doplňující informační plochu, správnou variantou je NX3220.

Oba mají dvě tlačítka, ale jiné uspořádání

• NX3120 – 2 samostatná tlačítka v jednořadém uspořádání.
• NX3220 – 2 tlačítka v dvouřadém uspořádání.

Funkčně mohou oba moduly představovat dvě samostatné volací pozice. Rozdíl je především v rozložení tlačítek a návaznosti na ostatní moduly v celém panelu.

Pokud plánujete více dvouřadých modulů, NX3220 umožní zachovat jednotné uspořádání celé sestavy.

2mm nerezová ocel AISI 316

Aktuální provedení NX3220 je vyrobeno z nerezové oceli AISI 316.

Tloušťka čelního panelu činí 2 mm.

AISI 316 nabízí vysokou odolnost proti korozi a je vhodná i pro náročnější venkovní vstupní prostředí.

Materiál i povrch odpovídají dalším současným modulům řady NEXA Inox.

Stejná funkce, jiný materiál

• NX3220 – NEXA Inox, nerezová ocel AISI 316, 2 mm.
• N3220/AL – NEXA Aluminium, eloxovaný hliník, 1,8 mm.

Při výběru je nutné zachovat odpovídající mechanickou řadu celého vstupního tabla.

100 × 100 mm

NX3220 zabírá jednu standardní modulovou pozici systému NEXA Inox.

Elektronika se vybírá podle technologie systému

NX3220 obsahuje mechanická tlačítka, ale neobsahuje elektroniku pro jejich vyhodnocení.

Podle technologie lze použít například:

• EL606D – až 6 dvouřadých tlačítek v kompatibilních digitálních systémech,
• EL610D – až 10 dvouřadých tlačítek v kompatibilních digitálních systémech,
• EL610A – až 10 dvouřadých tlačítek v kompatibilních analogových systémech 4+N.

Konkrétní elektroniku je nutné zvolit podle hlavního audio/video modulu a technologie celé instalace.

Také černé PVD nebo lakování RAL

Standardní model 11763220C je dodáván v nerezovém provedení.

Golmar aktuálně umožňuje na objednávku:

• černou PVD povrchovou úpravu,
• lakování v odstínech RAL.

Ve starších produktových řadách existovaly také samostatně vedené varianty BLACK a GOLD.

Důležité před objednáním

NX3220 je čelní tlačítkový modul, nikoli kompletní elektronická jednotka.

Obsahuje dvě mechanická zvonková tlačítka v dvouřadém uspořádání, ale elektronika pro jejich vyhodnocení se objednává samostatně.

Modul nemá informační okénko. Pokud jej potřebujete, zvolte odpovídající variantu NX3221.

Nezaměňujte jej s NX3120, který má také dvě tlačítka, ale v jednořadém uspořádání.

Pro hliníkovou řadu NEXA Aluminium je odpovídající variantou N3220/AL.

Před sestavením kompletního panelu doporučujeme ověřit kompatibilitu s tlačítkovou elektronikou, montážním rámem a instalační krabicí.

Golmar NX3220 je dvouřadý tlačítkový modul se 2 samostatnými zvonkovými tlačítky pro NEXA Inox. Nabízí čelní panel z 2mm nerezové oceli AISI 316, standardní rozměr 100 × 100 mm a snadnou integraci do modulárních vstupních panelů Golmar.
