LASKOMEX CD-2600R • MEAN WELL DR-15-15 • NAPÁJECÍ ZDROJ
Napájení 15 V DC pro vstupní tabla Laskomex CD-2600R
DR_1515 je spínaný napájecí zdroj s výstupním napětím 15 V DC, proudem 1 A a výkonem 15 W. V nabídce SHIFT.cz je určen pro napájení vstupních tabel Laskomex CD-2600R.

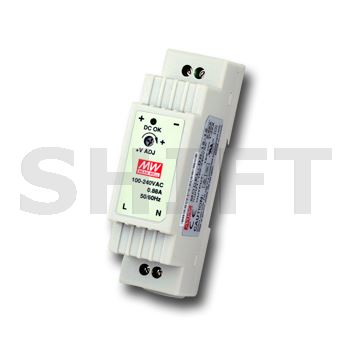

Konstrukce MEAN WELL DR-15-15 umožňuje montáž na DIN lištu do vhodného rozvaděče. Zdroj má nastavitelný výstup v rozsahu 13,5–16,5 V DC a ochrany proti zkratu, přetížení a přepětí.
Vhodný pro odpovídající instalace i jako náhradní napájecí zdroj, pokud je jeho použití potvrzeno dokumentací konkrétní sestavy.
15 V DC 1 A 15 W DIN lišta
Určeno pro CD-2600R
Zdroj nabízený pro napájení kompatibilních vstupních tabel Laskomex CD-2600R.
Nastavitelný výstup
Jmenovitých 15 V DC s možností nastavení v rozsahu 13,5–16,5 V DC.
Ochranné funkce
Ochrany proti zkratu, přetížení a přepětí.
PRAKTICKÝ PŘÍKLAD
Výměna zdroje u vstupního tabla CD-2600R
V bytovém domě je instalováno digitální vstupní tablo Laskomex CD-2600R. Při servisním zásahu je potřeba ověřit napájecí zdroj nebo vyměnit jeho nefunkční kus.
Pokud dokumentace konkrétní instalace předepisuje napájení odpovídající zdroji DR-15-15, lze použít správně zapojený zdroj s výstupem 15 V DC / 1 A.
Před výměnou: ověřte typ původního zdroje, požadované napětí, proudovou zatížitelnost, polaritu a schéma zapojení systému.
DŮLEŽITÉ PRO SPRÁVNÝ VÝBĚR
Výstup 15 V DC – nikoli 12 V
Zdroj má jmenovité výstupní napětí 15 V DC a jmenovitý proud 1 A. Maximální jmenovitý výkon činí:
Napětí lze nastavit v rozsahu 13,5–16,5 V DC. Toto nastavení však neznamená, že lze zdroj bez dalšího použít pro libovolné zařízení v daném rozsahu.
Upozornění: Zdroj DR_1515 není přímou náhradou 12V zdroje DR_1512. Před připojením musí být ověřeno požadované napájecí napětí konkrétního zařízení.
ROZMĚRY A MONTÁŽ
Kompaktní provedení na DIN lištu
Zdroj se upevňuje na standardní DIN lištu TS35. Pro bezpečný provoz je nutné dodržet montážní polohu, prostor pro větrání a ostatní pokyny výrobce.
Technické parametry
| Identifikace |
| Výrobce zdroje | MEAN WELL |
| Výrobní model | DR-15-15 |
| Kód SHIFT | DR_1515 |
| Určení v nabídce SHIFT | Napájení vstupních tabel Laskomex CD-2600R |
| Elektrické parametry |
| Vstupní napětí AC | 85–264 V AC |
| Vstupní napětí DC | 120–370 V DC |
| Vstupní frekvence | 47–63 Hz |
| Jmenovité výstupní napětí | 15 V DC |
| Jmenovitý výstupní proud | 1 A |
| Jmenovitý výstupní výkon | 15 W |
| Rozsah nastavení výstupu | 13,5–16,5 V DC |
| Typická účinnost | 83,5 % |
| Zvlnění a šum | Max. 120 mV špička–špička |
| Ochrany | Zkrat, přetížení, přepětí |
| Mechanické a provozní parametry |
| Montáž | DIN lišta TS35 |
| Rozměry (Š × V × H) | 25 × 93 × 56 mm |
| Třída ochrany | II |
| Provozní teplota | −20 až +60 °C, podle zatěžovací charakteristiky |
| Připojení | Šroubové svorky |
INSTALACE A BEZPEČNOST
Správné zapojení a montáž
Napájecí zdroj se montuje na DIN lištu do vhodného rozvaděče. Připojení síťového napájení musí provádět osoba s odpovídající elektrotechnickou kvalifikací.
- Před instalací ověřte přesný typ zdroje a jeho výrobní štítek.
- Dodržte správnou polaritu výstupu 15 V DC.
- Nepřekračujte jmenovitý výstupní proud 1 A.
- Výstupní napětí nastavujte pouze podle požadavků napájeného zařízení.
- Dodržte svislou montážní polohu předepsanou výrobcem.
- Zajistěte potřebné větrací odstupy a odpovídající jištění.
- Před manipulací se svorkami odpojte napájení.
Podle instalačního návodu MEAN WELL se u řady DR-15 doporučuje ponechat minimálně 5 mm po stranách, 40 mm nad zdrojem a 20 mm pod ním. Při sousedství zdrojů tepla mohou být nutné větší odstupy.
Důležité před objednáním
1. Výstupní napětí je 15 V DC. Nejde o 12V zdroj ani o transformátor se střídavým výstupem.
2. Jmenovitý proud je 1 A. Při návrhu napájení zohledněte odběr zařízení a potřebnou rezervu.
3. Kompatibilitu s CD-2600R ověřte podle konkrétní instalace. Označení systému samo o sobě nenahrazuje kontrolu zapojení a požadovaných parametrů.
4. Rozhodující je skutečně dodaný typ. U starších instalací a případných náhrad porovnejte výrobní štítek, rozměry a svorkové zapojení.
5. Výstup je nastavitelný. Před připojením zařízení musí být správné napětí ověřeno.
Identifikace produktu:
Kód SHIFT: DR_1515
Typ zdroje: MEAN WELL DR-15-15
Určení v nabídce SHIFT: Laskomex CD-2600R
Výstup: 15 V DC / 1 A
Výkon: 15 W
Nastavení napětí: 13,5–16,5 V DC
Montáž: DIN lišta
Rozměry: 25 × 93 × 56 mm
Napájecí zdroj 15 V DC pro systém Laskomex CD-2600R DR_1515 / MEAN WELL DR-15-15 je kompaktní spínaný zdroj s výstupem 15 V DC / 1 A a výkonem 15 W. Nabízí nastavitelný výstup, ochrany proti zkratu, přetížení a přepětí a montáž na DIN lištu. V nabídce SHIFT.cz je určen pro napájení vstupních tabel Laskomex CD-2600R, při dodržení požadavků konkrétní instalace.
