Mechanický základ pro vysoké čtyřmodulové vstupní tablo NEXA Aluminium

Golmar N6004/AL je montážní sada určená pro sestavení vstupního tabla NEXA Aluminium se 4 moduly umístěnými vertikálně nad sebou.

Je vhodná pro větší vstupní panely, ve kterých potřebujete kombinovat více funkčních modulů – například audio/video jednotku, tlačítkové moduly, přístupovou čtečku, klávesnici nebo informační modul.

Sada obsahuje hlavní mechanické prvky potřebné pro vytvoření jednoho pevného čtyřmodulového sloupce.

Spojí čtyři moduly do jednoho vertikálního vstupního panelu

N6004/AL vytváří mechanickou kostru vstupního tabla se čtyřmi moduly nad sebou.

Do této konstrukce se následně osazují zvolené čelní moduly NEXA Aluminium a odpovídající elektronika.

Sada sama neobsahuje čelní moduly, elektroniku ani instalační box.

Mechanické díly pro čtyřmodulové tablo

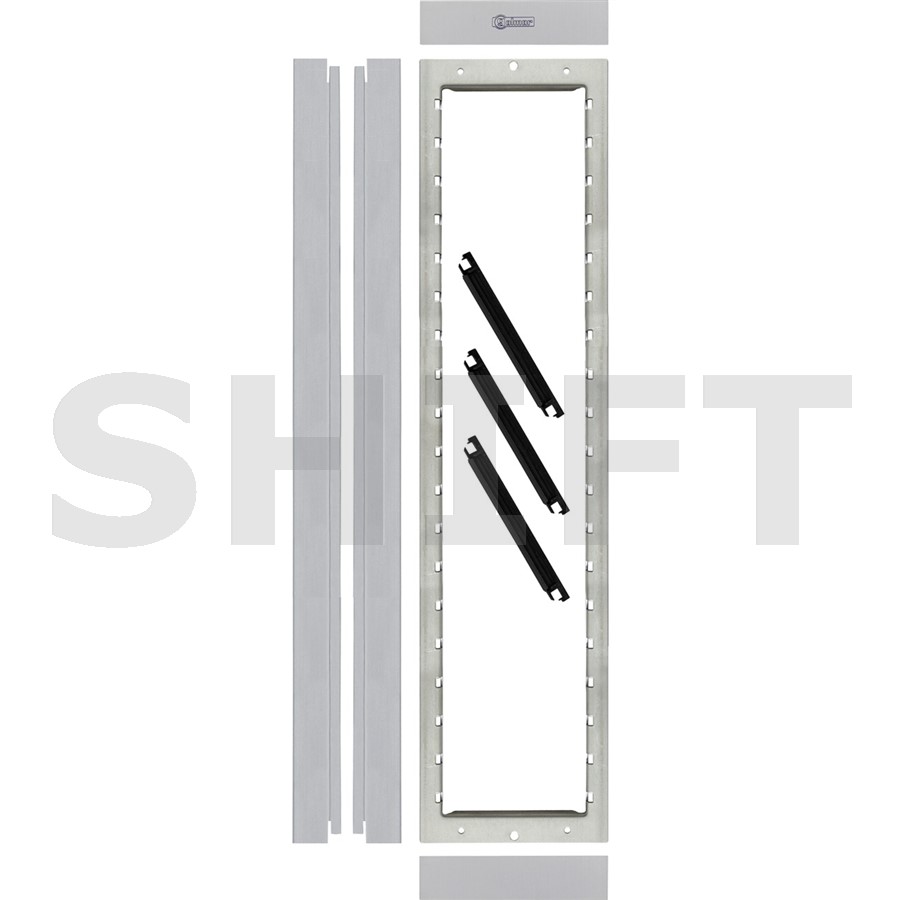

Golmar uvádí, že N6004/AL obsahuje:

• boční profily,
• rám,
• horní a spodní zakončovací díly.

Čelní moduly, elektronika a instalační mechanika se vybírají samostatně.

Pro větší vstupní panely s více funkcemi

Čtyři modulové pozice lze využít například jako:

• audio/video modul + 3 tlačítkové moduly,
• audio/video modul + 2 tlačítkové moduly + přístupová čtečka,
• audio/video modul + klávesnice + NFC + informační modul,
• displej + audio/video + přístupový modul + tlačítkový modul.

Konkrétní skladba závisí na počtu účastníků a požadovaných funkcích panelu.

N6004/AL tvoří základní sloupec – pro další sloupec použijte N6014/AL

N6004/AL je určena pro jeden samostatný čtyřmodulový sloupec.

Pokud potřebujete vedle něj vytvořit další sloupec stejné výšky, použije se speciální spojovací sada:

Další sloupec se tedy nevytváří prostým přidáním druhé sady N6004/AL.

Základní sloupec vs. rozšiřující sloupec

8 modulových pozic ve dvou sloupcích

Pokud potřebujete vstupní panel se dvěma sloupci po čtyřech modulech, mechanická konstrukce se skládá z:

• N6004/AL – základní sloupec se 4 moduly,
• N6014/AL – připojený druhý sloupec se 4 moduly.

Tím vznikne panel o konfiguraci 2 sloupce × 4 moduly.

Vyberte montážní sadu podle výšky jednoho sloupce

• N6001/AL – pro 1 modul,
• N6002/AL – pro 2 moduly nad sebou,
• N6003/AL – pro 3 moduly nad sebou,
• N6004/AL – pro 4 moduly nad sebou.

N6004/AL představuje nejvyšší standardní variantu základní montážní sady NEXA Aluminium.

Použijte odpovídající instalační box pro 4 moduly

Pro zápustnou montáž čtyřmodulového tabla je potřeba použít odpovídající instalační box.

V produktové řadě Golmar se pro konfiguraci 1 × 4 moduly používá kovová instalační krabice CE-4M.

Montážní sada N6004/AL a instalační krabice mají rozdílnou funkci: N6004/AL vytváří mechaniku čelního panelu, zatímco box zajišťuje instalační prostor ve stěně.

Součást modulárního systému Golmar

Řada NEXA Aluminium umožňuje vytvářet panely různých velikostí a kombinovat funkční moduly podle konkrétního projektu.

Golmar nabízí montážní sady ve čtyřech výškách a také spojovací sady pro vytváření širších vícesloupcových panelů.

N6004/AL je mechanická základna pro nejvyšší čtyřmodulový vertikální sloupec.

Důležité před objednáním

N6004/AL není kompletní vstupní panel ani instalační krabice.

Jde o mechanickou montážní sadu pro 4 moduly umístěné nad sebou.

Čelní moduly, elektronika a instalační box se objednávají samostatně.

Pokud potřebujete další čtyřmodulový sloupec vedle prvního, použijte N6014/AL.

Před objednáním doporučujeme nejprve určit přesnou skladbu panelu, počet sloupců a způsob montáže.

Golmar N6004/AL vytváří mechanický základ pro vstupní panel NEXA Aluminium se 4 moduly nad sebou. Obsahuje boční profily, rám a zakončovací díly. Pokud potřebujete vytvořit další čtyřmodulový sloupec vedle prvního, použije se spojovací sada N6014/AL.
