Koncentrátor tabel DP-GB2, až 4 tabla, systém GB2
Koncentrátor tabel DP-GB2, až 4 tabla, systém GB2

Koncentrátor tabel DP-GB2, až 4 tabla, systém GB2

Vaše cena bez DPH
1 117,00 Kč
Vaše cena s DPH
1 351,57 Kč
1117
Dostupnost
Skladem Ano
Kód
11560162A
EAN
8429898016184




GOLMAR • SYSTÉM GB2 • PŘÍSLUŠENSTVÍ PRO VÍCE VSTUPŮ

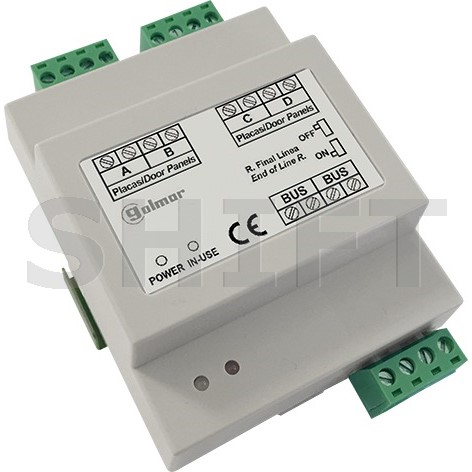

Golmar DP-GB2A – koncentrátor až 4 vstupních panelů pro systém GB2

Má váš objekt více vstupů a potřebujete je propojit do jednoho domovního komunikačního systému? Koncentrátor Golmar DP-GB2A umožňuje připojit až 4 vstupní panely do kompatibilní dvouvodičové digitální instalace Golmar GB2.

Jde o praktické řešení pro bytové domy, kancelářské budovy nebo jiné objekty, kde je požadována komunikace s návštěvníky z několika vstupních míst.

Jednotka je určena pro montáž na DIN lištu, zabírá 4 moduly DIN a má rozměry 72 × 90 × 60 mm.

Originální Golmar Dvoudrátový systém GB2 Až 4 vstupní panely 4 DIN

Až čtyři vstupy

Umožňuje propojit několik kompatibilních vstupních panelů do jednoho systému domovní komunikace.

Pro dvouvodičový systém GB2

Originální systémové příslušenství pro kompatibilní audio a video instalace Golmar GB2.

Instalace na DIN lištu

Modulové provedení 4 DIN umožňuje přehledné umístění do vhodného instalačního rozvaděče.

PRAKTICKÉ VYUŽITÍ

Jeden domovní systém, několik vstupních dveří

Představte si bytový dům, který má hlavní vchod, zadní vstup a samostatný vstup z parkoviště. U každých dveří je instalován vstupní panel Golmar.

Pomocí koncentrátoru DP-GB2A lze tyto kompatibilní vstupní panely připojit do společného dvouvodičového systému GB2. Obyvatelé tak mohou komunikovat s návštěvníky přicházejícími z různých vstupních míst.

Výhoda pro zákazníka: přehlednější řešení více vstupů v rámci jedné kompatibilní domovní komunikační instalace.

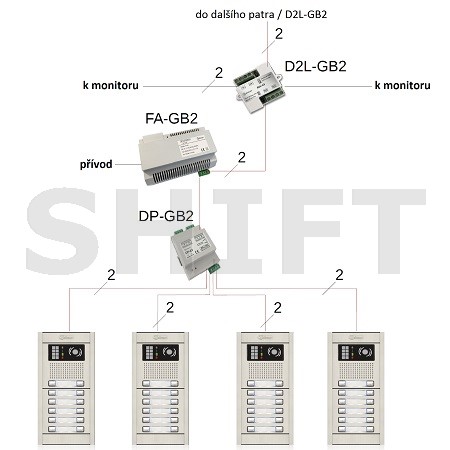

PRINCIP POUŽITÍ

Propojení vstupních panelů se systémem GB2

Koncentrátor slouží jako systémový prvek mezi několika vstupními panely a společnou sběrnicí instalace GB2.

Vstupní panely

Připojení až čtyř kompatibilních panelů u jednotlivých vstupů do objektu.

DP-GB2A

Systémová jednotka pro propojení vstupních panelů se společnou instalací GB2.

Vnitřní jednotky

Domovní telefony a videomonitory připojené podle schématu konkrétního systému.

Důležité: Toto je pouze vysvětlení funkce. Skutečné zapojení, napájení, nastavení zakončení sběrnice a pořadí připojení se musí řídit instalačním schématem Golmar.
DALŠÍ MOŽNOST VYUŽITÍ

Také jako distributor pro vnitřní jednotky

Podle produktového popisu lze DP-GB2A použít také jako distributor pro připojení až 4 kompatibilních vnitřních jednotek, například videomonitorů nebo domovních telefonů.

V tomto případě je však nutné dodržet příslušné schéma výrobce, nastavení zakončení sběrnice a omezení dané konkrétní instalací.

Pozor: Použití jako distributor vnitřních jednotek neznamená, že lze DP-GB2A libovolně zaměnit za běžný distributor D2L-GB2. Správnou variantu zapojení je nutné ověřit v dokumentaci systému.
SPRÁVNÝ VÝBĚR PŘÍSLUŠENSTVÍ

DP-GB2A, nebo D2L-GB2?

Golmar DP-GB2A

Kód: 11560162A

Koncentrátor pro připojení až 4 vstupních panelů systému GB2. Podle příslušného schématu může plnit také funkci čtyřvýstupového distributoru.

Tento produkt

Golmar D2L-GB2

Kód: 11550162

Dvouvýstupový distributor pro rozvod sběrnice k vnitřním jednotkám v kompatibilních instalacích GB2.

Vyhledat D2L-GB2 na SHIFT.cz →

Rozdíl: DP-GB2A je především určen k připojení více vstupních panelů. D2L-GB2 je distributor pro rozvod k vnitřním jednotkám. Oba výrobky mají rozdílné použití a zapojení.

ROZMĚRY A MONTÁŽ

Kompaktní provedení pro DIN lištu

72 mm
Šířka
90 mm
Výška
60 mm
Hloubka
4 DIN
Montážní šířka

Technické parametry

Identifikace produktu
Výrobce Golmar Sistemas de Comunicación S.A.
Model DP-GB2A
Kód výrobce 11560162A
EAN 8429898016184
Typ produktu Koncentrátor vstupních panelů / systémový distributor
Funkce a kompatibilita
Technologie Golmar GB2
Typ instalace Dvouvodičová digitální sběrnice
Maximální počet vstupních panelů 4
Další použití Distributor pro až 4 kompatibilní vnitřní jednotky dle schématu výrobce
Nastavení zakončení sběrnice Podle typu instalace a instalačního schématu
Konstrukce a montáž
Montáž DIN lišta
Počet DIN modulů 4 DIN
Šířka 72 mm
Výška 90 mm
Hloubka 60 mm
PŘED INSTALACÍ

Co zkontrolovat před zapojením?

01
Technologie systému

Ověřte použití kompatibilní instalace Golmar GB2.

02
Počet vstupů

Zkontrolujte počet panelů a návrh společné sběrnice.

03
Instalační schéma

Dodržte připojení svorek a nastavení zakončení vedení.

Důležité před objednáním

1. Určeno pro systém GB2: DP-GB2A není univerzální koncentrátor pro všechny technologie Golmar.

2. Maximálně čtyři vstupní panely: Při návrhu většího počtu vstupů je nutné ověřit jinou podporovanou konfiguraci systému.

3. Pozor na záměnu s D2L-GB2: Oba výrobky mají odlišné primární použití. Výrobce v některých instalačních schématech výslovně upozorňuje, že D2L-GB2 a DP-GB2A se nesmějí kombinovat ve stejné instalaci.

4. Nastavení zakončení sběrnice: Správná poloha zakončení závisí na tom, zda se jednotka používá v audio nebo video instalaci a jak je systém zapojen.

5. Odborná montáž: Zapojení provádějte při odpojeném napájení podle aktuální dokumentace Golmar.

Identifikace produktu:
Výrobce: Golmar
Model: DP-GB2A
Kód výrobce: 11560162A
EAN: 8429898016184
Technologie: GB2
Kapacita: Až 4 vstupní panely
Montáž: DIN lišta, 4 moduly
Rozměry: 72 × 90 × 60 mm
Propojte více vstupů v jednom systému Golmar GB2

Golmar DP-GB2A (11560162A) je koncentrátor pro připojení až 4 vstupních panelů do dvouvodičové digitální instalace GB2. Podle konkrétního schématu může sloužit také jako distributor pro vnitřní jednotky. Montáž na DIN lištu, 4 DIN, rozměry 72 × 90 × 60 mm.
