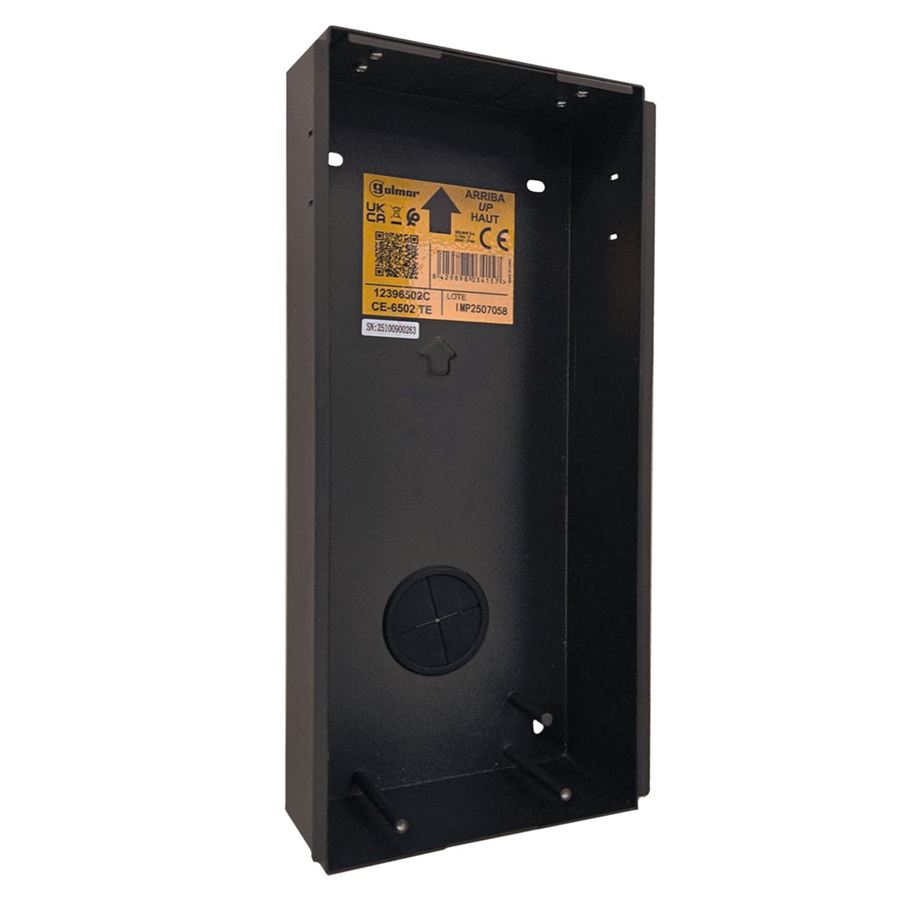

Golmar CE-6502 TE – instalační box pod omítku pro Sixty 5
Kovový instalační box pro zapuštěnou montáž vstupních tabel řady Golmar Sixty 5. Je určen pro vybraná tabla 6502 a 6507 a vytváří montážní prostor pro jejich bezpečné osazení do stěny.
Řada Sixty 5
Pro kompatibilní vstupní tabla 6502 a 6507.
Montáž pod omítku
Box se zapouští do připraveného otvoru ve stěně.
Montážní otvor
132 × 308 × 53 mm.
Příslušenství
Podpora kabelových tunelů a ochranné stříšky.
Pro vstupní tabla Sixty 5
CE-6502 TE je instalační box určený pro zapuštěnou montáž kompatibilních vstupních tabel designové řady Golmar Sixty 5. Výrobce jej uvádí pro následující provedení:
Kompatibilní vstupní tabla:
Sixty 5 6502/G2+
Sixty 5 6502/G+ IP
Sixty 5 6502/GCLOUD
Sixty 5 6507/G2+
Sixty 5 6507/G+
Správné osazení do stěny
Při instalaci se box CE-6502 TE zasune do připraveného otvoru ve stěně. Boční montážní příruby boxu musí zůstat opřené o povrch stěny a nesmějí být zapuštěny dovnitř otvoru. Tím je zajištěna správná poloha boxu vůči finálnímu povrchu a následné osazení vstupního tabla.
Důležité při montáži
Nezapušťujte boční příruby instalačního boxu pod úroveň stěny. Příruby mají při správné instalaci dosedat na její povrch.
Možnost montáže ochranné stříšky
Box je konstrukčně připraven také pro montáž kompatibilní ochranné stříšky S7865. Při její instalaci se horní montážní lišta boxu pomocí vnitřních šroubů vysune přibližně o 3 až 4 mm. Na lištu se zavěsí stříška a následně se vstupní tablo upevní k boxu tak, aby byla stříška po obvodu správně sevřena mezi panelem a stěnou.
Rozměry
| Rozměry pro zapuštění (Š × V × H) | 132 × 308 × 53 mm |
| Vnější rozměry (Š × V × H) | 143 × 308 × 55 mm |
| Způsob montáže | Zapuštěná montáž do stěny |
| Produktová řada | Golmar Sixty 5 |
Související příslušenství
| UC-6502 | Sada kabelových tunelů pro propojení instalačních boxů |
| SEPHOR-CE-6502 TE | Horizontální distanční prvek pro CE-6502 TE |
| S7865 | Ochranná stříška pro vstupní tablo Sixty 5 |
Identifikace výrobku
| Výrobce | Golmar |
| Model | CE-6502 TE |
| Kód výrobce | 12396502C |
| EAN | 8429898034157 |
CE-6502 TE je originální instalační box Golmar pro zapuštěnou montáž kompatibilních vstupních tabel Sixty 5. Umožňuje také použití kabelových tunelů UC-6502 a montáž kompatibilní ochranné stříšky.
