Otevírejte dveře osobním kódem nebo bezkontaktním čipem

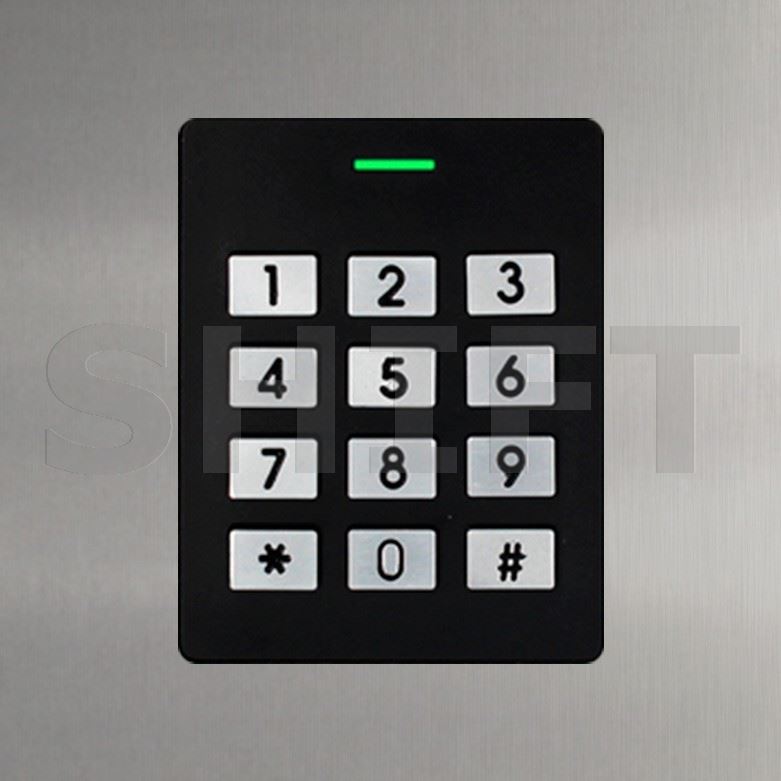

Golmar NX3000/CODEPROX-N je přístupový modul pro nerezová vstupní tabla NEXA INOX, který spojuje číselnou klávesnici a bezkontaktní RFID čtečku v jednom zařízení.

Uživatel může dveře otevřít zadáním svého osobního PIN kódu nebo přiložením registrované RFID karty či čipu. Není tedy nutné rozdávat mechanické klíče každému, kdo potřebuje do objektu pravidelný přístup.

Čtečka umožňuje uložit až 990 uživatelů, pracuje s identifikátory na frekvenci 125 kHz a díky krytí IP66 je vhodná také pro venkovní vstupní instalace.

Zadejte kód nebo přiložte čip. Dveře se odemknou.

Po zadání platného PIN kódu nebo přiložení registrovaného RFID identifikátoru čtečka ověří oprávnění uživatele.

Pokud je identifikace úspěšná, aktivuje vestavěný reléový výstup, kterým lze ovládat elektrický dveřní zámek nebo jiné vhodné zařízení.

Zařízení současně informuje o provozním stavu pomocí barevné LED a akustické signalizace.

PIN nebo RFID podle potřeb uživatele

1. Osobní PIN kód
Uživatel zadá svůj přístupový kód přímo na klávesnici a potvrdí jej příslušným tlačítkem.

2. RFID karta nebo čip
Stačí přiblížit kompatibilní identifikátor ke čtečce. Dosah čtení je až přibližně 6 cm.

Podle aktuálního instalačního manuálu lze nastavit:

• kartu nebo PIN,
• pouze kartu,
• pouze PIN.

Díky tomu lze způsob přístupu přizpůsobit konkrétnímu objektu a jeho uživatelům.

Až 990 uživatelů

Aktuální provedení CODEPROX-N umožňuje spravovat až 990 uživatelských pozic.

Jednotlivým uživatelům lze podle způsobu instalace přiřadit:

• RFID kartu nebo čip,
• PIN kód.

Uživatele lze podle potřeby přidávat, upravovat nebo odstraňovat bez nutnosti měnit mechanický zámek dveří.

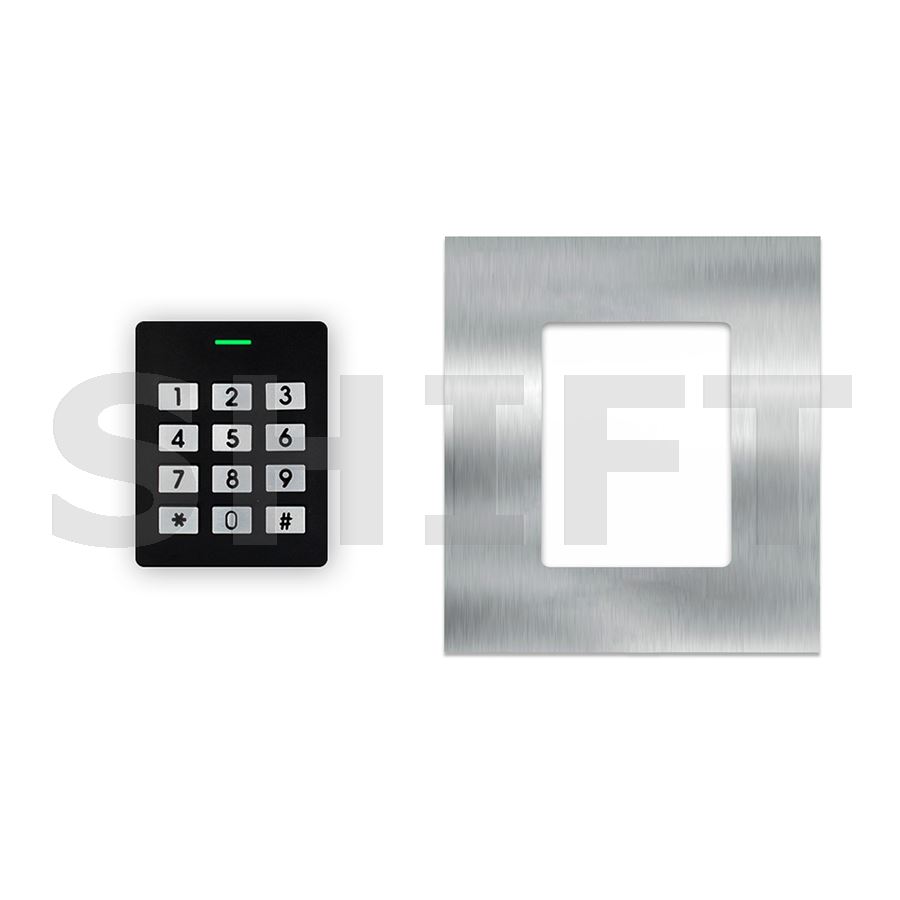

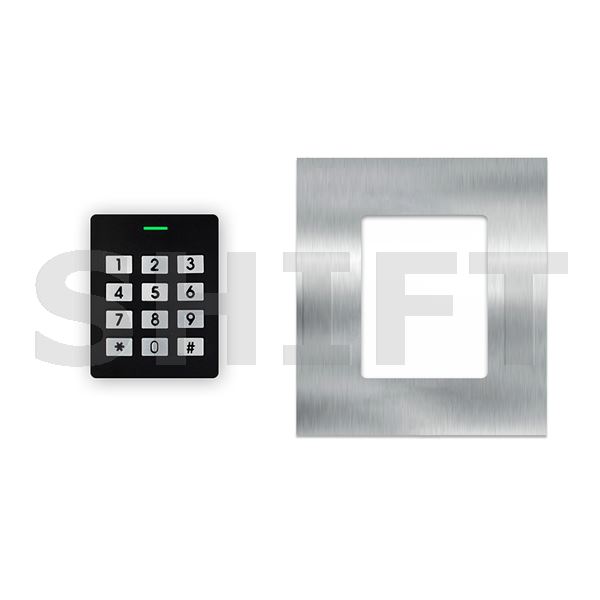

Čtečka již osazená v originálním nerezovém modulu

NX3000/CODEPROX-N je kompletní sestava pro integraci do modulárních vstupních panelů NEXA INOX.

Samotná čtečka CODEPROX-N je z výroby osazena ve speciálním adaptéru NX3000, který odpovídá rozměrovému a designovému systému nerezových panelů NEXA.

Čelní modul má rozměry:

Pro hliníkovou řadu NEXA Aluminium je určena samostatná varianta N3000/CODEPROX-N.

Přístup bez klíčů pro dům, kancelář i provozovnu

• Rodinné domy – vstup členů domácnosti pomocí PINu nebo čipu.
• Bytové domy – přístup obyvatel bez mechanických klíčů.
• Kanceláře – jednoduché přidělování oprávnění zaměstnancům.
• Firemní objekty – řízený vstup zaměstnanců a dalších oprávněných osob.
• Provozovny – přístup do neveřejných nebo servisních prostor.

Čtečka může ovládat dveře i bez samostatné přístupové ústředny

V režimu stand-alone jsou uživatelé uloženi přímo v paměti čtečky.

Po úspěšném zadání PINu nebo přiložení karty zařízení samo aktivuje vestavěné relé.

Relé nabízí přepínací kontakty:

• NO – spínací kontakt,
• COM – společný kontakt,
• NC – rozpínací kontakt.

Maximální zatížení relé činí 2 A.

K dispozici je také vstup pro externí odchodové tlačítko.

Doba otevření od 1 do 99 sekund

Výstup relé lze nastavit podle typu dveří a použitého zámku.

• Impulsní režim: 1–99 sekund.
• Výchozí nastavení: 5 sekund.
• Klopný režim: trvalé přepínání zapnuto / vypnuto.

To umožňuje přizpůsobit chování výstupu konkrétní instalaci.

Lze použít také jako čtečku pro externí přístupový systém

NX3000/CODEPROX-N podporuje komunikační rozhraní Wiegand 26.

Díky tomu může pracovat nejen samostatně, ale také jako čtečka připojená ke kompatibilní přístupové ústředně.

Výrobce aktuálně uvádí kompatibilitu například se systémy:

• Golmar WCONTROL,
• Golmar iP Opener.

Při použití jako podřízená čtečka se uživatelská oprávnění spravují podle pravidel použitého kontroléru.

Nastavitelný formát dat při použití Wiegand

Aktuální verze CODEPROX-N umožňuje nastavit formát přenosu údajů z klávesnice:

• 4 bit,
• 8 bit,
• virtuální číslo karty.

Z výroby je zařízení nastaveno na 4bitový formát pro správnou spolupráci s podporovanými kontroléry Golmar.

Přidávání a mazání karet i přístupových kódů

V samostatném režimu lze správu uživatelů provádět přímo prostřednictvím klávesnice.

Základní operace zahrnují:

• registraci nové RFID karty nebo čipu,
• registraci nového PINu,
• přiřazení konkrétní uživatelské pozice,
• smazání karty nebo PINu,
• změnu uživatelského PINu,
• změnu MASTER kódu.

Základní registraci a mazání uživatelů lze také provádět pomocí MASTER karty.

Tamper alarm a ochrana proti opakovaným pokusům

Na zadní straně zařízení je senzor TAMPER, který může detekovat neoprávněnou manipulaci s čtečkou.

Další ochranu lze nastavit pro opakované neúspěšné pokusy o vstup.

• Po 10 neúspěšných pokusech lze čtečku zablokovat.
• Volitelná blokace trvá 10 minut.
• Alternativně lze aktivovat poplachový režim.

Z výroby je blokace po chybných pokusech vypnutá a je nutné ji případně aktivovat při konfiguraci.

Přehledná informace o stavu systému

Čtečka používá barevnou LED signalizaci a akustickou odezvu.

• Červená – pohotovostní stav.
• Zelená – otevření dveří.
• Oranžová – programovací režim.
• Blikající červená – alarm nebo vstup do programování.

V aktuální verzi lze podle potřeby samostatně vypnout LED signalizaci i bzučák.

IP66 a provoz od −40 do +60 °C

Elektronika čtečky je chráněna pro použití v náročnějších podmínkách.

• stupeň krytí: IP66,
• provozní teplota: −40 až +60 °C,
• provozní vlhkost: 10–98 % bez kondenzace.

To umožňuje začlenění do odpovídajícího venkovního vstupního panelu NEXA INOX.

12–18 V DC

Samotná elektronika CODEPROX-N pracuje se stejnosměrným napájením 12–18 V DC.

• odběr v klidovém stavu: ≤ 30 mA,
• odběr při aktivaci: ≤ 120 mA.

Aktuální produktová stránka Golmaru pro stand-alone použití doporučuje 12 V DC.

Pro napájení lze podle konkrétní instalace použít například odpovídající zdroj Golmar PSU-121B.

Důležité před objednáním

NX3000/CODEPROX-N je provedení určené pro nerezová vstupní tabla NEXA INOX.

Pro hliníková tabla NEXA Aluminium je určena varianta N3000/CODEPROX-N (20700017).

Čtečka používá RFID identifikátory na frekvenci 125 kHz. Není určena pro libovolné karty jiných frekvencí, například 13,56 MHz.

NX3000/CODEPROX-N není kompletní přístupová sada. Pro samostatný provoz je nutné zajistit odpovídající napájení, elektrický zámek a další instalační prvky podle konkrétního zapojení.

Při použití externího Wiegand kontroléru je nutné nastavit odpovídající formát přenosu klávesnice podle dokumentace použitého systému.

Golmar NX3000/CODEPROX-N kombinuje numerickou klávesnici, RFID čtečku 125 kHz, kapacitu až 990 uživatelů a vestavěné relé pro ovládání dveří. Díky krytí IP66, komunikaci Wiegand 26 a originálnímu provedení pro NEXA INOX je vhodný pro moderní přístupové systémy rodinných domů, bytových objektů i firem.
