GOLMAR ESCUDO L/INOX • DLOUHÝ NEREZOVÝ ČELNÍ ŠTÍTEK
Dlouhý nerezový štítek pro elektrické zámky Golmar

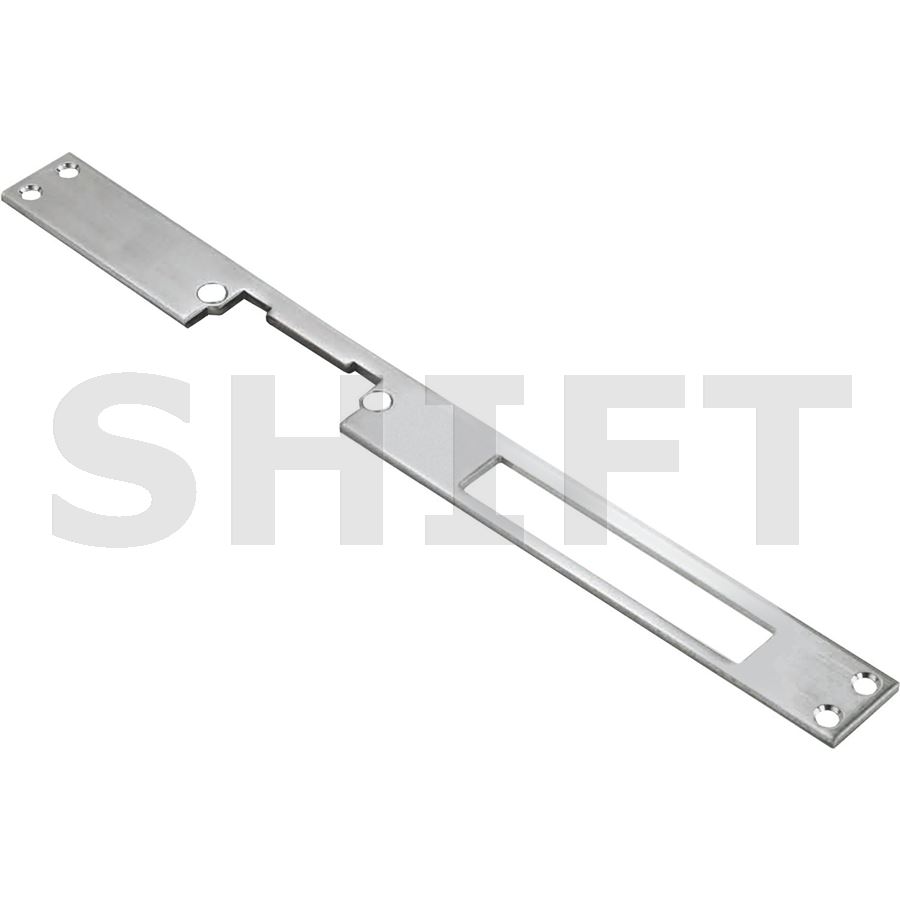

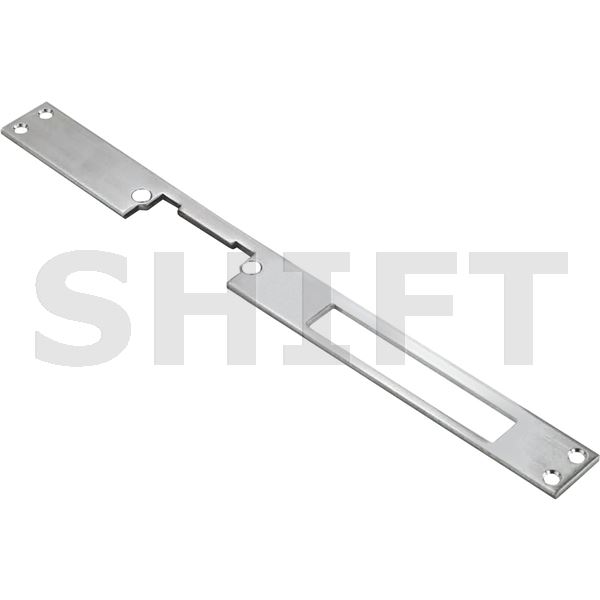

Golmar ESCUDO L/INOX je dlouhý čelní štítek z nerezové oceli určený pro elektrické zámky řady CV-14P, CV-24P, CV-14 a CV-24. Jmenovité rozměry štítku jsou 250 × 25 × 3 mm.
📏 250 × 25 × 3 mm 🔩 Nerezová ocel 🔒 CV-14 / CV-14P 🔓 CV-24 / CV-24P
🔩
Nerezové provedení
ESCUDO L/INOX je vyroben z nerezové oceli a představuje nerezovou variantu dlouhého čelního štítku pro kompatibilní elektrické zámky Golmar.
📏
Dlouhé provedení 250 mm
Jmenovité rozměry štítku jsou 250 × 25 × 3 mm. Detailní výkres výrobce uvádí skutečnou celkovou délku 249 mm.
KOMPATIBILITA
Pro elektrické zámky CV-14 a CV-24
Výrobce uvádí ESCUDO L/INOX pro elektrické zámky CV-14P, CV-24P, CV-14 a CV-24. Nerezový štítek lze tedy použít s odpovídajícími kompatibilními mechanismy těchto produktových řad.
Rozměry a montážní rozteče
Následující schéma vychází z technického rozměrového výkresu výrobce Golmar pro dlouhé štítky. Všechny uvedené rozměry jsou v milimetrech.
Celková délka výkresu 249 mm
Šířka 25 mm
Tloušťka 3 mm
Překresleno podle technického rozměrového výkresu výrobce Golmar. Pro přípravu dveřního rámu doporučujeme ověřit rozměry podle konkrétního zámku a způsobu montáže.
Hlavní montážní kóty
- celková délka podle technického výkresu: 249 mm
- vnitřní podélná kóta: 237 mm
- jmenovitá délka výrobku: 250 mm
- šířka štítku: 25 mm
- tloušťka štítku: 3 mm
- další kóty výkresu: 14 mm, 65 mm, 43,5 mm, 62,5 mm, 48,5 mm, 146,5 mm, 28 mm a 12 mm
- výkres dále uvádí alternativní kóty 9 / 33 mm a 101 / 77 mm
Nerezová varianta dlouhého štítku
ESCUDO L/INOX nabízí stejné dlouhé provedení jako odpovídající štítek ESCUDO L/G, ale je vyroben z nerezové oceli. Při výběru doporučujeme zkontrolovat typ elektrického zámku i montážní rozměry dveřního rámu.
Proč 250 mm a 249 mm?
Golmar uvádí v základní specifikaci výrobku jmenovitý rozměr 250 × 25 × 3 mm. Detailní technický výkres dlouhého štítku však udává celkovou délku 249 mm.
Pro základní popis výrobku proto používáme rozměr 250 × 25 × 3 mm, zatímco pro přípravu montáže je vhodné vycházet z detailních kót technického výkresu.
Technické parametry
- typ: čelní štítek pro elektrický zámek
- model: ESCUDO L/INOX
- provedení: dlouhé
- materiál: nerezová ocel
- jmenovité rozměry výrobce: 250 × 25 × 3 mm
- celková délka podle technického výkresu: 249 mm
- kompatibilita: CV-14P, CV-24P, CV-14 a CV-24
Identifikace produktu:
Golmar ESCUDO L/INOX
Kód výrobku: 20690911
EAN: 8429898016030
Dlouhý nerezový štítek pro elektrické zámky Golmar Golmar ESCUDO L/INOX je dlouhý čelní štítek z nerezové oceli pro elektrické zámky řady CV-14 a CV-24. Jmenovitý rozměr 250 × 25 × 3 mm doplňuje detailní rozměrové schéma s montážními kótami pro kontrolu před instalací.
