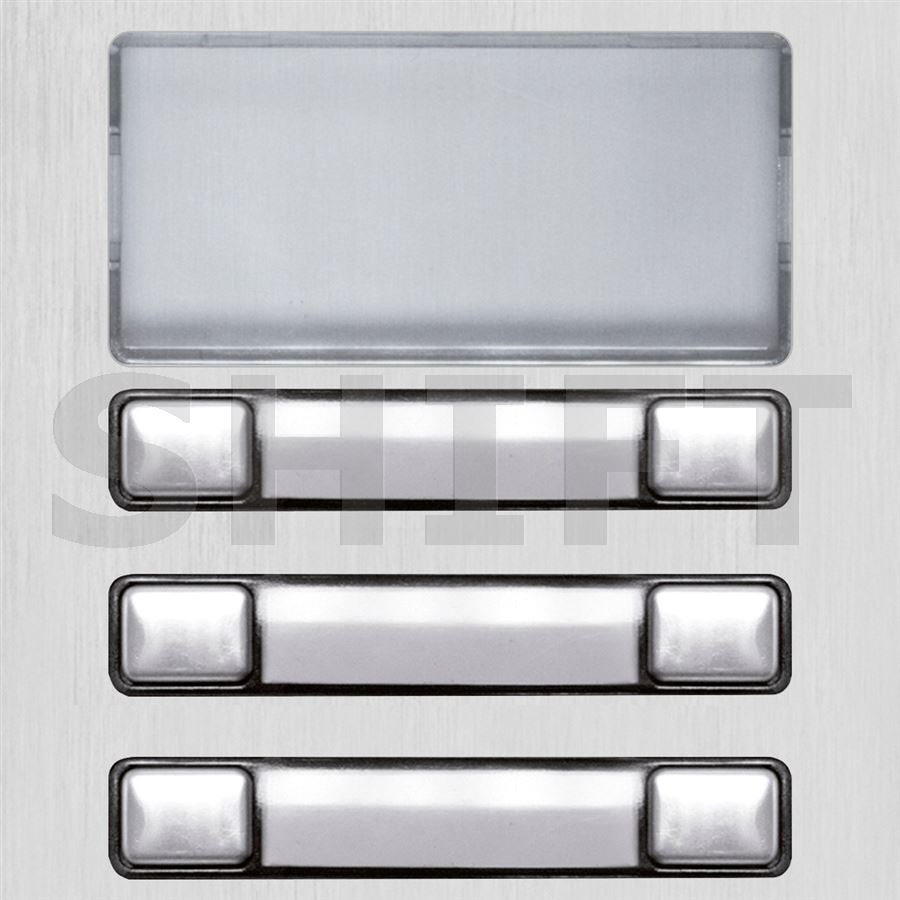

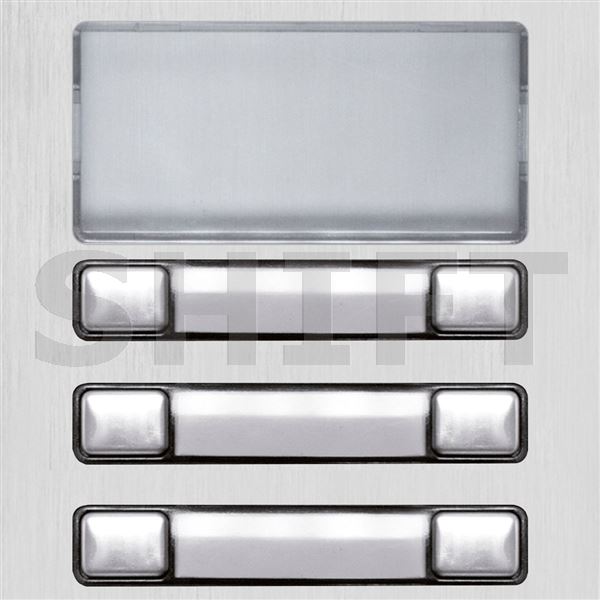

Šest zvonkových tlačítek a informační okénko v jednom kompaktním modulu

Golmar N3261/AL je dvouřadý tlačítkový modul pro modulární vstupní tabla NEXA Aluminium. Nabízí 6 samostatných zvonkových tlačítek a malé informační okénko, které lze využít například pro označení domu, vchodu nebo jiné krátké informace.

Díky šesti volacím pozicím je vhodný zejména pro menší bytové domy, kancelářské objekty nebo provozovny s více samostatnými účastníky.

Dvouřadé uspořádání tlačítek umožňuje efektivně využít prostor vstupního panelu. Všech šest tlačítek i informační okénko se nacházejí v jediném modulu o rozměrech 100 × 100 mm.

Čelní panel je vyroben z 1,8mm eloxovaného extrudovaného hliníku, který vzhledově navazuje na ostatní komponenty systému NEXA Aluminium.

Rozšíření vstupního tabla o šest samostatných zvonkových tlačítek

N3261/AL tvoří mechanickou a pohledovou část modulárního vstupního panelu.

Každé z šesti tlačítek může být prostřednictvím odpovídající elektroniky přiřazeno konkrétnímu účastníkovi domovního komunikačního systému.

Po stisknutí tlačítka systém vyvolá příslušný domovní telefon nebo videomonitor.

Samotný N3261/AL neobsahuje elektroniku pro řízení volání. Ta se vybírá samostatně podle technologie instalace.

Přehledné volání až pro šest účastníků

Modul obsahuje 6 zvonkových tlačítek uspořádaných do dvou sloupců.

Tato konstrukce umožňuje umístit větší počet volacích pozic do standardního rozměru modulu.

Každé tlačítko může představovat samostatnou volací adresu.

Typickým příkladem je menší bytový dům se šesti byty, kde má každá domácnost vlastní zvonkové tlačítko.

V případě větších objektů lze modul kombinovat s dalšími kompatibilními tlačítkovými moduly NEXA Aluminium.

Místo pro označení domu nebo vstupu

Součástí modulu je malé informační okénko.

To může sloužit například pro:

• název bytového domu,
• označení vchodu,
• číslo objektu,
• název společnosti,
• krátkou orientační informaci.

Díky integrovanému okénku není pro jednoduché označení vždy nutné přidávat další samostatný informační modul.

Upozornění: Jde o statické informační okénko, nikoli elektronický displej.

Pro bytové domy i komerční objekty

• Bytový dům se šesti byty – jedno tlačítko pro každou domácnost.
• Menší administrativní budova – samostatné volání do jednotlivých kanceláří.
• Objekt s více provozovnami – oddělená tlačítka pro jednotlivé firmy.
• Smíšený objekt – kombinace bytů a komerčních prostor.
• Rozšíření stávajícího tabla – doplnění dalších šesti volacích pozic.

Díky modulární koncepci lze N3261/AL použít v jednoduchých i rozsáhlejších sestavách NEXA Aluminium.

Rozhodující rozdíl: informační okénko

Pokud potřebujete šest zvonkových tlačítek a současně místo pro označení vstupu, zvolte N3261/AL.

Vyberte počet tlačítek podle velikosti objektu

V řadě NEXA Aluminium jsou dostupné také další dvouřadé moduly s informačním okénkem:

• N3221/AL – 2 tlačítka a informační okénko.
• N3241/AL – 4 tlačítka a informační okénko.
• N3261/AL – 6 tlačítek a informační okénko.

Všechny uvedené varianty využívají stejný modulový formát 100 × 100 mm.

Eloxovaný extrudovaný hliník o tloušťce 1,8 mm

Čelní panel N3261/AL je vyroben z extrudovaného hliníku s eloxovanou povrchovou úpravou.

Tloušťka čelního panelu činí 1,8 mm.

Eloxovaný hliník nabízí elegantní kovový vzhled a dobrou odolnost při běžném používání vstupního panelu.

Povrchové provedení odpovídá ostatním modulům řady NEXA Aluminium, takže lze vytvořit jednotně působící vstupní tablo.

100 × 100 mm

N3261/AL zabírá jednu standardní modulovou pozici vstupního tabla NEXA Aluminium.

Pro správnou funkci je potřeba odpovídající elektronický modul

N3261/AL představuje mechanickou část vstupního tabla se šesti tlačítky.

Elektronika, která zajišťuje vyhodnocení stisku tlačítek a následné volání, se volí podle použitého systému Golmar.

Podle konkrétní technologie lze využít například:

• EL606D – digitální tlačítková elektronika s kapacitou až 6 tlačítek v dvouřadém provedení.
• EL610D – digitální tlačítková elektronika s kapacitou až 10 tlačítek v dvouřadém provedení.
• EL610A – analogová tlačítková elektronika pro kompatibilní systémy 4+N.

Pro tento šestitlačítkový modul může být v odpovídající digitální instalaci vhodná například elektronika EL606D.

Kompatibilitu elektroniky je vždy nutné ověřit podle hlavního audio/video modulu a technologie celé instalace.

Kombinujte s dalšími prvky NEXA Aluminium

N3261/AL je určen pro sestavení modulárního vstupního tabla Golmar.

Podle konkrétního projektu jej lze kombinovat například s:

• hlavním audio nebo video modulem odpovídající technologie,
• dalšími tlačítkovými moduly pro větší počet účastníků,
• odpovídající tlačítkovou elektronikou,
• montážní sadou N6001/AL, N6002/AL nebo N6003/AL podle počtu modulů nad sebou,
• vhodnou instalační krabicí podle způsobu montáže.

Díky této koncepci lze podobu i funkci vstupního panelu přizpůsobit konkrétním požadavkům objektu.

N3261/AL a NX3261

Golmar nabízí odpovídající šestitlačítkové provedení také pro nerezovou řadu NEXA Inox.

• N3261/AL – provedení NEXA Aluminium, eloxovaný hliník o tloušťce 1,8 mm.
• NX3261 – odpovídající provedení pro řadu NEXA Inox.

Při výběru je nutné zachovat správnou mechanickou řadu celého vstupního panelu.

Důležité před objednáním

N3261/AL je čelní tlačítkový modul, nikoli kompletní vstupní tablo.

Obsahuje 6 mechanických zvonkových tlačítek a malé informační okénko.

Elektronika pro vyhodnocení tlačítek a řízení volání se objednává samostatně podle použité technologie Golmar.

Pokud potřebujete šest tlačítek bez informačního okénka, zvolte N3260/AL.

Pro nerezová vstupní tabla NEXA Inox je určena odpovídající varianta NX3261.

Před sestavením kompletního panelu doporučujeme ověřit kompatibilitu s hlavní elektronikou, montážní sadou a instalační krabicí.

Golmar N3261/AL je praktický dvouřadý tlačítkový modul pro vstupní tabla NEXA Aluminium. Nabízí 6 samostatných volacích tlačítek, malé informační okénko a odolný čelní panel z 1,8mm eloxovaného hliníku. Díky rozměrům 100 × 100 mm představuje kompaktní řešení pro bytové domy a další objekty s více účastníky.
