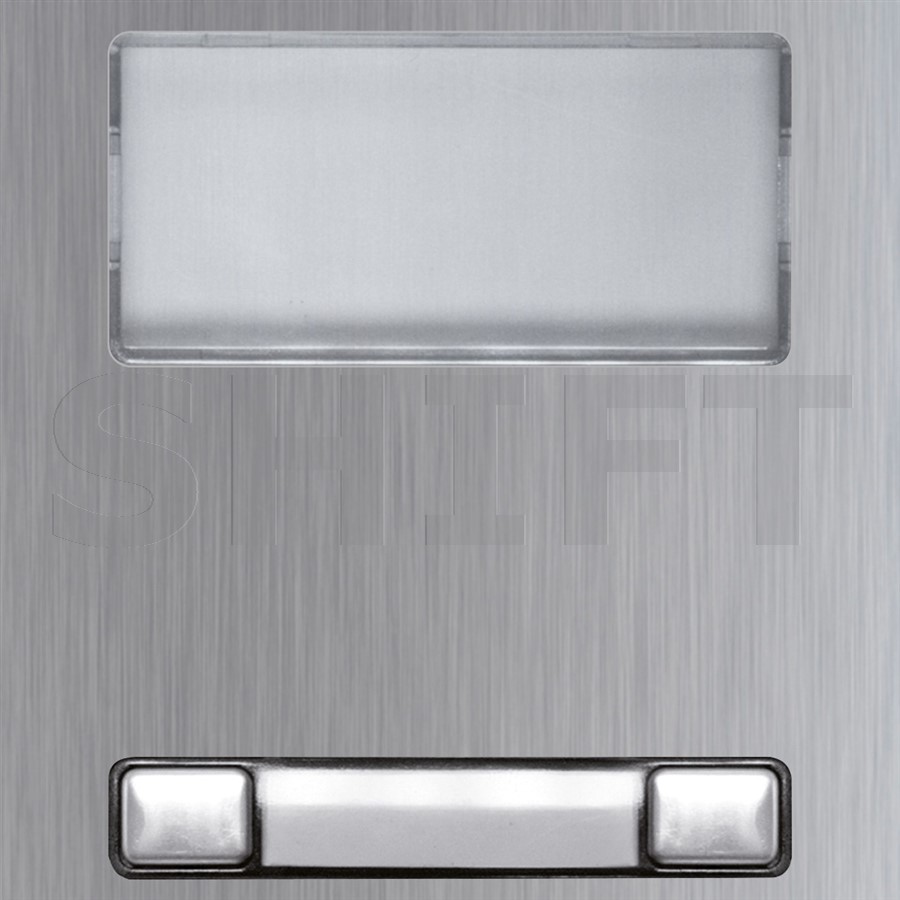

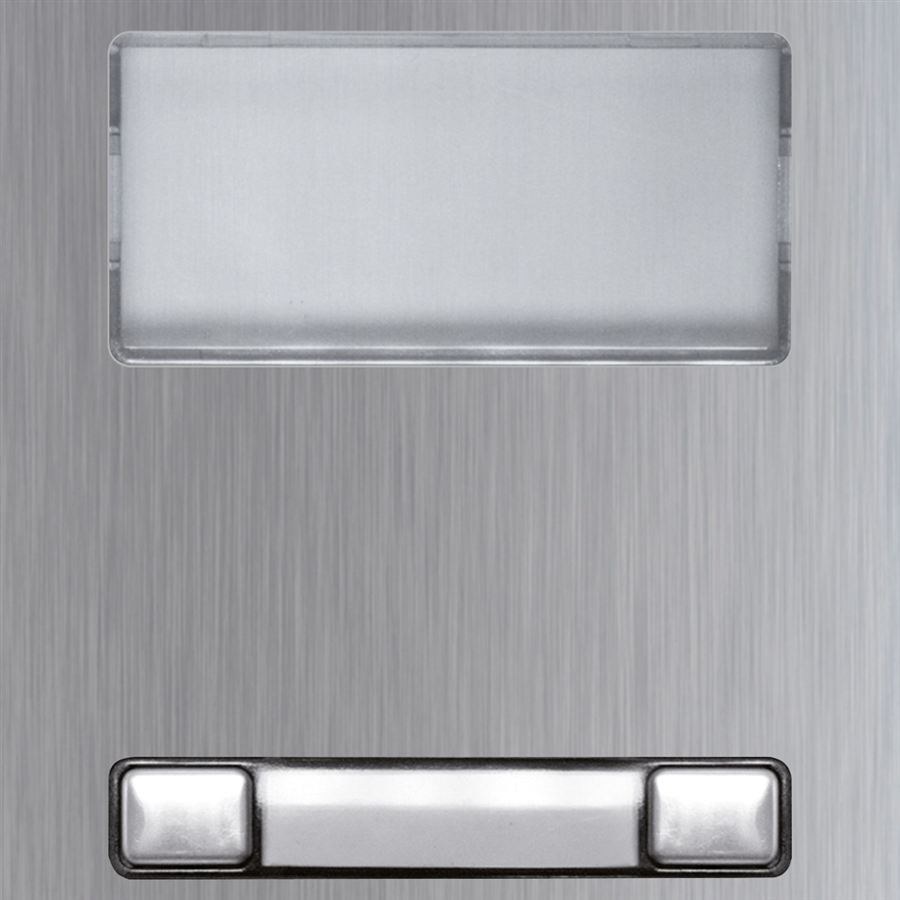

Dvě zvonková tlačítka a informační okénko v odolném nerezovém modulu

Golmar NX3221 je dvouřadý tlačítkový modul pro modulární vstupní tabla NEXA Inox. Obsahuje 2 samostatná zvonková tlačítka a malé informační okénko pro označení domu, vchodu nebo jinou krátkou informaci.

Je vhodný například pro dva byty, dvě kanceláře nebo dvě provozovny, kde chcete spojit dvě volací pozice s informační plochou v jediném kompaktním modulu.

Čelní panel je vyroben z nerezové oceli AISI 316 o tloušťce 2 mm a má standardní rozměr 100 × 100 mm.

Dvě volací pozice a informační plocha v jednom modulu

NX3221 tvoří mechanickou a pohledovou část vstupního panelu se dvěma zvonkovými tlačítky.

Po stisknutí konkrétního tlačítka zajistí připojená elektronika volání na odpovídající domovní telefon nebo videomonitor.

Malé informační okénko umožňuje doplnit panel o označení vstupu bez nutnosti instalovat samostatný informační modul.

Samotný NX3221 neobsahuje řídicí elektroniku tlačítek.

Přehledné označení přímo u zvonků

Informační okénko lze využít například pro:

• název domu nebo vchodu,
• název společnosti,
• číslo objektu,
• krátkou orientační informaci.

Nejde o elektronický displej, ale o statickou informační plochu.

Rozdíl je v informačním okénku

• NX3220 – 2 tlačítka bez informačního okénka.
• NX3221 – 2 tlačítka + malé informační okénko.

Pokud potřebujete dvě tlačítka a současně prostor pro označení vstupu, vhodnější variantou je NX3221.

Stejná funkce, jiný materiál

• NX3221 – NEXA Inox, nerezová ocel AISI 316, 2 mm.
• N3221/AL – NEXA Aluminium, eloxovaný hliník, 1,8 mm.

Při výběru je potřeba zachovat odpovídající mechanickou a designovou řadu celého vstupního tabla.

2mm nerezová ocel AISI 316

Aktuální revize NX3221 s kódem 11783221C používá nerezovou ocel AISI 316.

Tloušťka čelního panelu činí 2 mm.

AISI 316 nabízí velmi dobrou odolnost proti korozi a je vhodná i pro náročnější venkovní vstupní prostředí.

100 × 100 mm

Elektronika se volí podle použité technologie

NX3221 obsahuje mechanická tlačítka, nikoli elektroniku pro jejich vyhodnocení.

Podle konkrétního systému lze použít například odpovídající elektroniku Golmar:

• EL606D – digitální elektronika až pro 6 dvouřadých tlačítek,
• EL610D – digitální elektronika až pro 10 dvouřadých tlačítek,
• EL610A – analogová elektronika až pro 10 dvouřadých tlačítek v systémech 4+N.

Konkrétní typ elektroniky je nutné ověřit podle hlavního audio/video modulu a technologie celé instalace.

Také černé PVD nebo lakování RAL

Standardní NX3221 je dodáván v nerezovém provedení.

Golmar aktuálně umožňuje na objednávku také:

• černou PVD povrchovou úpravu,
• lakování v odstínech RAL.

Důležité před objednáním

NX3221 je čelní tlačítkový modul, nikoli kompletní elektronická jednotka.

Obsahuje dvě mechanická tlačítka a malé informační okénko.

Elektronika pro vyhodnocení tlačítek se objednává samostatně podle technologie instalace.

Pokud informační okénko nepotřebujete, zvolte NX3220.

Pro hliníkovou řadu NEXA Aluminium je odpovídající variantou N3221/AL.

Před sestavením panelu doporučujeme ověřit kompatibilitu s tlačítkovou elektronikou, montážní sadou a instalační krabicí.

Golmar NX3221 kombinuje 2 samostatná zvonková tlačítka s praktickým malým informačním okénkem. Čelní panel z 2mm nerezové oceli AISI 316 a standardní rozměr 100 × 100 mm z něj dělají vhodný modul pro odolná a reprezentativní vstupní tabla NEXA Inox.
