Vyměňte staré vstupní tablo za nové – bez zbytečných oprav fasády

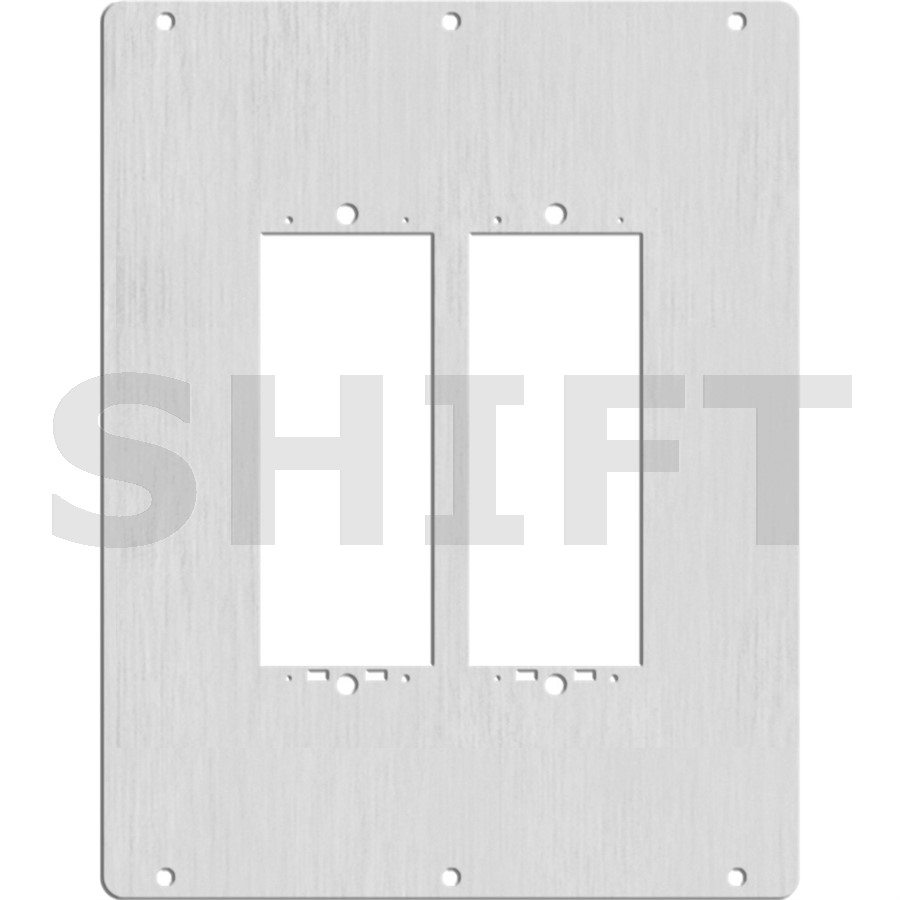

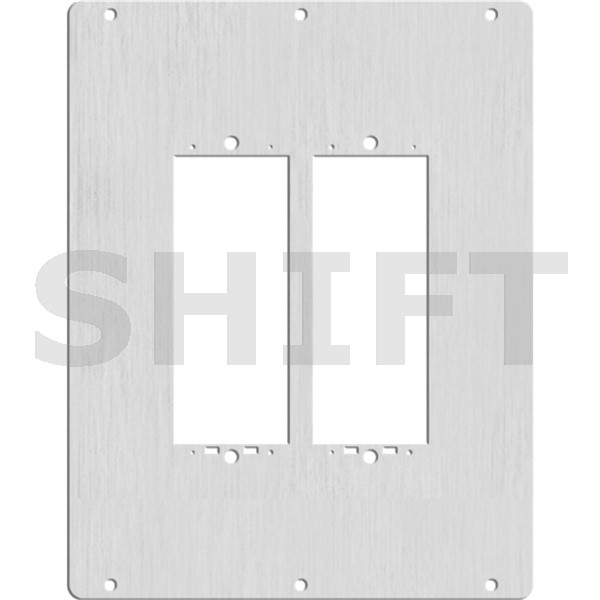

Golmar N622/AL je originální hliníkový renovační rámeček pro čtyřmodulová vstupní tabla NEXA Aluminium, uspořádaná do dvou sloupců a dvou řad (2 × 2).

Plánujete výměnu starého domovního zvonku nebo videotelefonu? Po odstranění původního zařízení může ve zdi zůstat větší montážní otvor, poškozená omítka nebo viditelný obrys starého panelu.

N622/AL pomáhá tento problém vyřešit. Díky vnějším rozměrům 334 × 430 mm umožňuje při vhodných podmínkách překrýt prostor po původním větším tablu a vytvořit čistý vzhled nového vstupu.

Rámeček je vyroben z eloxovaného hliníku o tloušťce 3 mm. Je určen pro modulární vstupní panely Golmar NEXA Aluminium v uspořádání 2 × 2 – tedy dva moduly vedle sebe a dva nad sebou.

Je praktickým doplňkem při rekonstrukcích bytových domů, modernizaci společných vstupů i při výměně starších vstupních systémů v komerčních objektech.

Staré vstupní tablo je větší než nové. Jak zakrýt otvor ve zdi?

Ve vstupu do bytového domu je instalován starší domovní telefon s velkým venkovním panelem. Při modernizaci se obyvatelé rozhodnou pro nový systém Golmar NEXA Aluminium.

Nové vstupní tablo bude sestaveno ze čtyř modulových pozic uspořádaných do dvou sloupců a dvou řad. Po odstranění původního zařízení však zůstane ve fasádě větší otvor a viditelné okraje staré instalace.

Renovační rámeček N622/AL umožňuje při odpovídajících rozměrech překrýt okolí nového panelu a vytvořit esteticky upravený přechod mezi vstupním tablem a stěnou.

Díky tomu nemusí být vždy nutné rozsáhle opravovat okolní omítku nebo měnit celou část fasády.

Výsledek: modernizovaný vstup s čistším vzhledem a jednodušším dokončením montáže.

Čtyři moduly v uspořádání 2 × 2, jeden upravený vstup

Schéma je ilustrativní a znázorňuje princip použití. Nejde o přesné vyobrazení výrobku ani montážní výkres.

Pro vstupní tabla NEXA Aluminium se čtyřmi moduly

N622/AL je určen pro modulární vstupní panely Golmar NEXA Aluminium v uspořádání 2 × 2.

To znamená dva moduly na šířku a dva moduly na výšku.

V závislosti na konkrétním domovním systému může čtyřmodulové tablo obsahovat například:

• kompatibilní audio nebo video jednotku,
• tlačítkové moduly pro jednotlivé byty,
• další kompatibilní informační nebo funkční moduly.

Renovační rámeček slouží jako krycí a dokončovací prvek. Nenahrazuje elektroniku ani běžné montážní komponenty samotného vstupního tabla.

Pozor: N622/AL je určen pro NEXA Aluminium. Kompatibilitu s NEXA Inox nebo jinými řadami nelze automaticky předpokládat.

Praktické možnosti použití

Rekonstrukce bytových domů

Pro modernizaci společného vstupu, kde je staré tablo nahrazováno novou čtyřmodulovou sestavou NEXA Aluminium.

Výměna starého videotelefonu

Pro estetické dokončení montáže nového panelu, pokud původní zařízení zanechalo větší otvor.

Kanceláře a administrativní budovy

Pro výměnu vstupních komunikačních panelů při rekonstrukci firemních objektů.

Domy s více samostatnými jednotkami

Pro objekty, ve kterých nová sestava NEXA Aluminium využívá čtyři modulové pozice.

Montážní a servisní firmy

Pro profesionální modernizaci starších vstupních systémů, kdy je důležité minimalizovat zásahy do stávajícího povrchu stěny.

Eloxovaný hliník o tloušťce 3 mm

N622/AL je vyroben z eloxovaného hliníku, který vzhledově odpovídá modulární řadě NEXA Aluminium.

Eloxování vytváří ochrannou povrchovou vrstvu, která přispívá k odolnosti hliníku a usnadňuje běžnou údržbu.

Tloušťka materiálu 3 mm poskytuje pevné provedení vhodné pro renovační použití.

K čištění doporučujeme měkký hadřík a šetrný prostředek vhodný pro hliníkové povrchy. Vyhněte se abrazivním přípravkům, které by mohly povrchovou úpravu poškodit.

Správná montáž a případné utěsnění celé sestavy musí odpovídat instalačním pokynům výrobce.

334 × 430 mm

Rozměry 334 × 430 mm označují vnější rozměry rámečku, nikoliv rozměr montážního otvoru. Před objednáním doporučujeme ověřit, zda rámeček skutečně překryje původní otvor a současně umožní bezpečné upevnění nového tabla.

Renovační rámečky NEXA Aluminium

Pro správný výběr je důležité znát počet modulových pozic nového vstupního tabla a velikost otvoru po původním zařízení.

Uspořádání je uvedeno jako počet modulů na šířku × počet modulů na výšku. Dostupnost jednotlivých variant je nutné ověřit.

Co doporučujeme zkontrolovat před montáží?

• Rozměry původního otvoru: změřte jeho šířku, výšku a polohu.
• Nové vstupní tablo: ověřte, že jde o NEXA Aluminium se čtyřmi moduly v uspořádání 2 × 2.
• Dostatečné překrytí: zkontrolujte, zda vnější rozměry 334 × 430 mm postačují.
• Stav zdiva: podklad musí být dostatečně pevný pro bezpečné upevnění celé sestavy.
• Montážní komponenty: připravte odpovídající příslušenství pro samotné vstupní tablo.
• Kabeláž: ověřte vedení připojovacích vodičů a prostor pro jejich uložení.
• Utěsnění: postupujte podle montážních pokynů výrobce a podmínek konkrétní instalace.

Renovační rámeček nenahrazuje opravu poškozeného zdiva. Pokud je původní otvor příliš velký nebo podklad není pevný, mohou být stavební úpravy stále nutné.

Důležité před objednáním

Golmar N622/AL je renovační krycí rámeček, nikoli kompletní vstupní tablo ani montážní sada pro sestavení modulů.

Je určen pro vstupní panely NEXA Aluminium se čtyřmi moduly uspořádanými do dvou sloupců a dvou řad.

Rozměry 334 × 430 mm jsou vnější rozměry rámečku. Nejedná se o rozměr stavebního otvoru.

Nezaměňujte s variantou N622/AL-C. Ta je určena pro stejný počet modulů, ale má menší vnější rozměry 250 × 330 mm.

Rámeček není automaticky zaměnitelný s příslušenstvím NEXA Inox.

Před objednáním doporučujeme přeměřit původní otvor a ověřit, zda je možné nové tablo bezpečně namontovat.

Golmar N622/AL (11880622) je originální hliníkový renovační rámeček pro vstupní tabla NEXA Aluminium se čtyřmi moduly v uspořádání 2 × 2. Slouží k zakrytí otvoru nebo viditelných stop po původním větším zvonkovém panelu. Díky rozměrům 334 × 430 mm může usnadnit výměnu staršího vstupního systému za nový a omezit potřebu dodatečných stavebních úprav. Je vyroben z eloxovaného hliníku o tloušťce 3 mm. Před objednáním doporučujeme přeměřit původní otvor a ověřit kompatibilitu s novým vstupním tablem.
