Pevný nerezový rámeček pro elegantní jednomodulové vstupní tablo

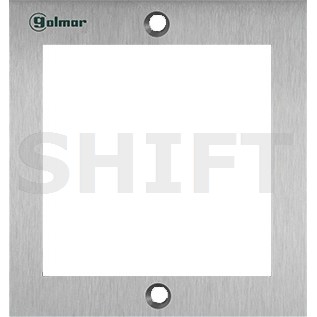

Golmar NX6001 je originální montážní rámeček pro sestavení vstupního tabla NEXA Inox s jedním modulem.

Slouží jako pevný mechanický základ, do kterého se osazuje vybraný čelní modul domovního telefonu nebo videotelefonu. Umožňuje vytvořit kompaktní vstupní panel s profesionálním vzhledem a přesným usazením jednotlivých komponentů.

Rámeček je vyroben z 2,5mm nerezové oceli AISI 316, která se vyznačuje vysokou odolností proti korozi. Díky rozměrům 134 × 150 mm je vhodný pro jednomodulové sestavy u rodinných domů, firemních vstupů i dalších objektů.

Základní montážní prvek vstupního tabla

NX6001 vytváří pevné mechanické orámování jednoho čelního modulu NEXA Inox.

Pomáhá správně osadit modul do sestavy a zajišťuje vzhledově dokončené provedení vstupního panelu.

Nejde o kompletní domovní telefon, kameru ani elektronickou jednotku. NX6001 je montážní rámeček, který se kombinuje s dalšími komponenty podle požadované funkce systému.

Jednomodulový videovrátný u rodinného domu

Pokud chcete vytvořit kompaktní vstupní tablo s jedním volacím tlačítkem a kamerou, může mechanická sestava NEXA Inox obsahovat:

• NX1110 – čelní audio/video modul s jedním tlačítkem,
• NX6001 – montážní rámeček pro jeden modul,
• CE610 – instalační krabici pro zapuštěnou montáž,
• kompatibilní video elektroniku – podle zvolené technologie Golmar.

Další systémové komponenty, například napájecí zdroj a vnitřní videomonitor, se vybírají podle konkrétní instalace.

NX6001 v této sestavě zajišťuje mechanické osazení a orámování čelního modulu.

Kompaktní vstupní panel bez zbytečných rozměrů

NX6001 je určen pro instalaci jednoho čelního modulu.

To je praktické především v případech, kdy postačuje jeden hlavní audio/video modul nebo jiný kompatibilní prvek systému NEXA Inox.

Jednomodulová sestava nabízí:

• kompaktní rozměry vstupního tabla,
• jednoduché a přehledné uspořádání,
• jednotný nerezový vzhled,
• možnost výběru vhodné elektroniky podle použité technologie.

Pokud potřebujete umístit více modulů nad sebe, je nutné zvolit odpovídající větší montážní rámeček.

NX6001, NX6002, NX6003 nebo NX6004?

Montážní rámečky NEXA Inox se vybírají podle počtu modulů umístěných nad sebou.

Pokud plánujete pouze jeden modul, je správnou volbou NX6001.

Rámeček vybírejte podle materiálové řady tabla

Golmar vyrábí mechanické montážní prvky pro různé produktové řady.

• NX6001 – nerezový montážní rámeček pro jeden modul NEXA Inox.
• N6001/AL – montážní sada pro jeden modul NEXA Aluminium.

Přestože obě varianty slouží k sestavení jednomodulového vstupního panelu, jejich mechanické provedení se liší.

NX6001 není univerzální náhradou za N6001/AL. Při výběru je nutné zachovat správnou produktovou řadu.

Pevná konstrukce s vysokou odolností proti korozi

Montážní rámeček NX6001 je vyroben z nerezové oceli AISI 316 o tloušťce 2,5 mm.

Nerezová ocel AISI 316 se vyznačuje vysokou korozní odolností a je vhodná i do prostředí s vyšší vlhkostí nebo náročnějšími venkovními podmínkami.

Tloušťka materiálu přispívá k pevnosti mechanické konstrukce vstupního panelu.

Při běžné údržbě doporučujeme používat prostředky určené pro nerezové povrchy a vyvarovat se agresivních chemikálií.

Možnost černého PVD nebo lakování RAL

Standardní NX6001 je dodáván v nerezovém provedení.

Výrobce Golmar nabízí na zvláštní objednávku také:

• černou PVD povrchovou úpravu,
• lakování v barvách RAL.

Tyto úpravy nejsou automaticky součástí standardního výrobku s objednacím kódem 11776001C. Dostupnost a podmínky zakázkového provedení je nutné ověřit.

134 × 150 mm

Uvedené rozměry se vztahují k montážnímu rámečku, nikoliv k rozměrům otvoru ve zdivu.

Pro instalaci pod omítku použijte krabici CE610

Při sestavování jednomodulového vstupního tabla NEXA Inox pro zapuštěnou montáž se používá instalační krabice Golmar CE610.

Ta vytváří prostor pro umístění příslušné elektroniky a kabeláže ve zdivu.

Montážní rámeček NX6001 následně slouží k mechanickému osazení a dokončení čelní části vstupního panelu.

Instalační krabice CE610 není součástí samotného rámečku NX6001.

Jak sestavit širší vstupní tablo NEXA Inox?

Pokud potřebujete umístit více jednomodulových pozic vedle sebe, používají se samostatné montážní rámečky odpovídající jednotlivým sloupcům.

Například pro dvě jednomodulové pozice vedle sebe je potřeba počítat se dvěma rámečky NX6001 a odpovídajícími instalačními krabicemi.

Propojení kabeláže mezi instalačními krabicemi lze řešit pomocí odpovídajícího instalačního příslušenství.

Na rozdíl od některých montážních sad NEXA Aluminium se u NEXA Inox horizontální sestavy řeší samostatnými rámečky jednotlivých sloupců.

Určeno pro modulární systém NEXA Inox

NX6001 je mechanický montážní rámeček pro kompatibilní jednomodulové čelní prvky Golmar NEXA Inox.

Používá se například v sestavách s čelními audio/video moduly:

• NX1000 – bez volacích tlačítek,
• NX1110 – s jedním volacím tlačítkem,
• NX1220 – se dvěma volacími tlačítky.

Podle typu sestavy lze použít i další kompatibilní čelní moduly stejné řady.

Rámeček neurčuje technologii komunikace. Tu zajišťuje zvolená elektronika domovního systému Golmar.

Důležité před objednáním

Golmar NX6001 je montážní rámeček pro jeden modul NEXA Inox.

Nejde o kompletní vstupní tablo, kameru ani elektronický modul.

Pro sestavení funkčního systému je nutné doplnit odpovídající čelní modul, komunikační elektroniku a další systémové komponenty.

Pro zapuštěnou montáž jednomodulového tabla se používá instalační krabice CE610, která není součástí tohoto výrobku.

Pokud potřebujete dva moduly nad sebou, zvolte NX6002. Pro tři moduly použijte NX6003 a pro čtyři moduly NX6004.

Rámeček je určen pro NEXA Inox, nikoliv pro mechanicky odlišnou řadu NEXA Aluminium.

Golmar NX6001 představuje pevný a elegantní mechanický základ pro sestavení vstupního tabla NEXA Inox s jedním modulem. Díky konstrukci z 2,5mm nerezové oceli AISI 316 nabízí vysokou korozní odolnost a profesionální vzhled. Je vhodný pro kompaktní audio i video vstupní panely a v kombinaci s odpovídajícím čelním modulem, elektronikou a instalační krabicí umožňuje vytvořit kompletní vstupní sestavu podle potřeb objektu.
