Tři samostatná zvonková tlačítka v jednom kompaktním modulu

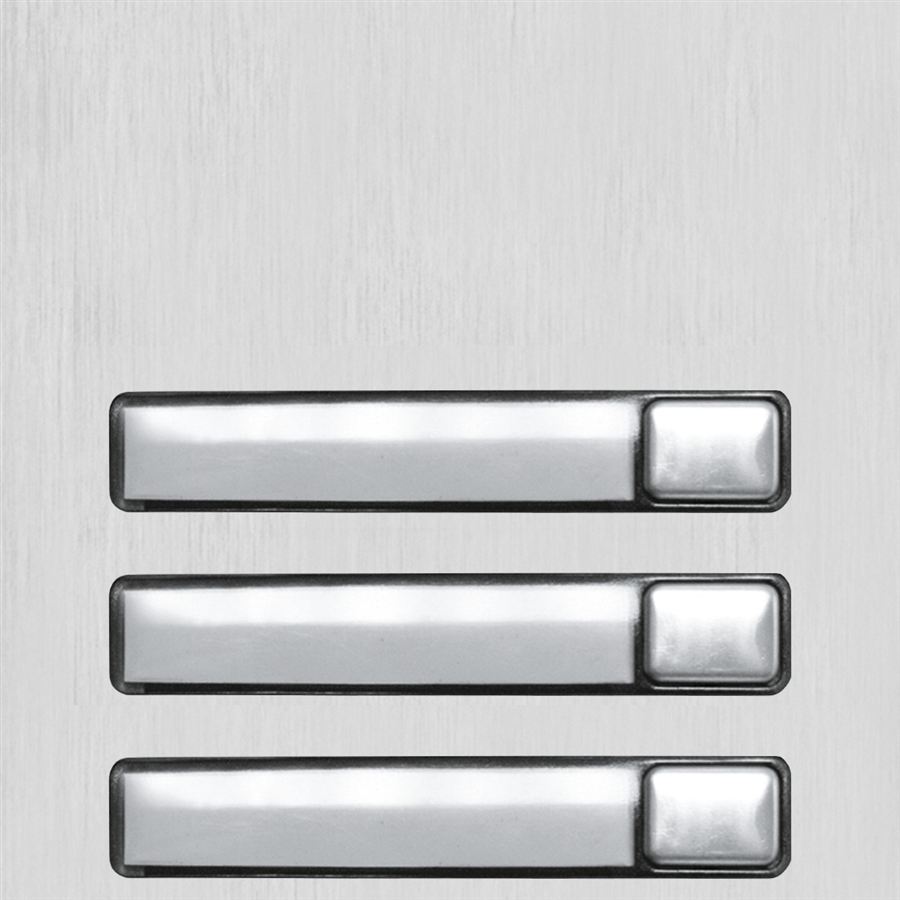

Golmar N3130/AL je tlačítkový čelní modul pro modulární vstupní tabla NEXA Aluminium. Obsahuje 3 samostatná zvonková tlačítka a umožňuje tak vytvořit tři nezávislé volací pozice například pro tři byty, kanceláře nebo provozovny.

Modul je vhodný jako součást menších i rozsáhlejších vstupních panelů, kde lze jednotlivé prvky NEXA kombinovat podle počtu účastníků a požadovaných funkcí.

Čelní panel je vyroben z 1,8mm eloxovaného extrudovaného hliníku a má standardní rozměr 100 × 100 mm.

Rozšíření vstupního tabla o tři další účastníky

N3130/AL tvoří pohledovou a mechanickou část vstupního panelu se třemi zvonkovými tlačítky.

Po stisknutí konkrétního tlačítka zajistí připojená elektronika systému volání na odpovídající domovní telefon nebo videomonitor.

Samotný N3130/AL neobsahuje řídicí elektroniku. Elektronický modul se volí samostatně podle technologie celého systému.

Pro tři byty, kanceláře nebo další samostatné účastníky

• Menší bytové domy – tři samostatné volací pozice.
• Vícegenerační domy – samostatný zvonek pro jednotlivé domácnosti.
• Kanceláře – tři firmy nebo oddělení v jednom objektu.
• Provozovny – oddělené volání do jednotlivých částí objektu.
• Větší vstupní tabla – rozšíření panelu o další tři účastníky.

Výsledný počet účastníků může být vyšší kombinací více tlačítkových modulů a odpovídající elektroniky.

Vyberte variantu podle počtu tlačítek

• N3110/AL – 1 tlačítko,
• N3120/AL – 2 tlačítka,
• N3130/AL – 3 tlačítka,
• N3140/AL – 4 tlačítka,
• N3150/AL – 5 tlačítek.

Tato řada umožňuje přesně přizpůsobit čelní modul požadovanému počtu volacích míst.

Rozdíl je v informačním okénku

Oba moduly mají 3 zvonková tlačítka a standardní rozměr 100 × 100 mm.

Pokud nepotřebujete doplňující informační plochu, zvolte jednodušší N3130/AL.

1,8mm eloxovaný extrudovaný hliník

Čelní panel je vyroben z extrudovaného eloxovaného hliníku.

Tloušťka čelního panelu činí 1,8 mm.

Materiál a povrchová úprava odpovídají ostatním modulům produktové řady NEXA Aluminium.

100 × 100 mm

N3130/AL zabírá jednu standardní modulovou pozici systému NEXA Aluminium.

Elektronika se volí podle technologie systému

N3130/AL obsahuje samotná mechanická tlačítka. Pro jejich funkci je nutné použít odpovídající elektroniku vstupního tabla.

Podle konkrétní technologie lze použít například:

• EL610A – pro kompatibilní analogové systémy 4+N,
• EL606D – digitální elektronika pro 3 jednořadá / 6 dvouřadých tlačítek,
• EL610D – digitální elektronika pro 5 jednořadých / 10 dvouřadých tlačítek.

Konkrétní elektroniku je nutné vybírat podle hlavního audio/video modulu a technologie celé instalace.

Důležité před objednáním

N3130/AL je čelní tlačítkový modul, nikoli kompletní elektronická jednotka.

Obsahuje tři mechanická zvonková tlačítka, ale vlastní elektronika pro vyhodnocení volání se vybírá samostatně podle technologie systému.

N3130/AL nemá informační okénko. Pokud jej potřebujete, je určena varianta N3131/AL.

Pro nerezová vstupní tabla řady NEXA Inox je nutné použít odpovídající nerezovou variantu.

Před sestavením celého panelu doporučujeme ověřit kompatibilitu s hlavní elektronikou, tlačítkovým modulem, montážním rámem a instalační krabicí.

Golmar N3130/AL je tlačítkový modul se 3 samostatnými zvonkovými tlačítky pro NEXA Aluminium. Nabízí kvalitní provedení z 1,8mm eloxovaného hliníku, standardní rozměry 100 × 100 mm a snadnou integraci do modulárních vstupních panelů Golmar.
