GOLMAR CE610 • ZÁPUSTNÁ INSTALAČNÍ KRABICE PRO 1 MODUL
Montážní krabice pro čisté zapuštění vstupního tabla do stěny

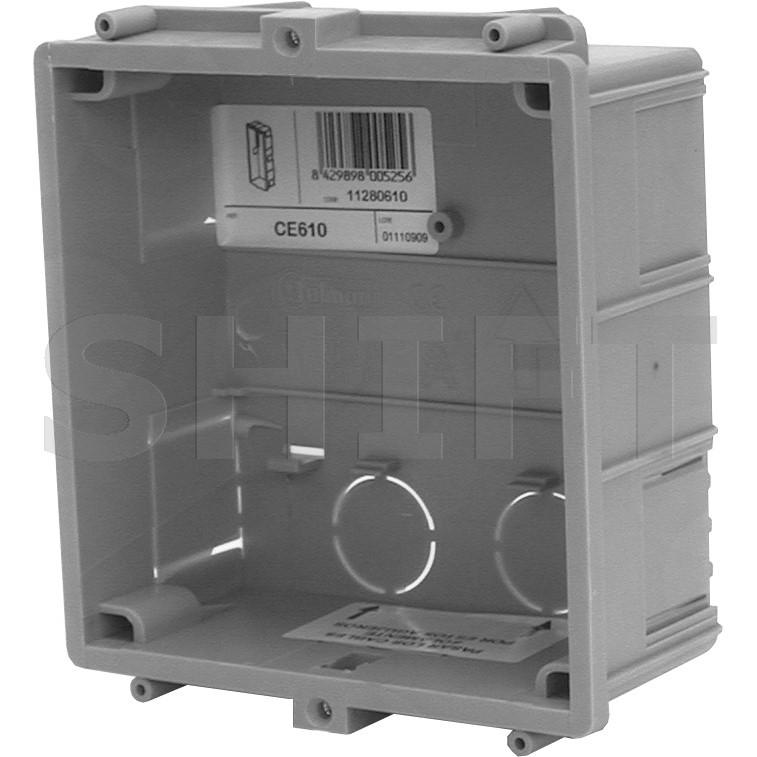

Golmar CE610 je zápustná instalační krabice určená pro montáž jednomodulových vstupních tabel Golmar.
Krabice se zabuduje do připraveného otvoru ve stěně a vytvoří potřebný prostor pro elektroniku, vodiče a upevnění čelního vstupního panelu.
Oficiální dokumentace Golmaru uvádí použití zejména pro Nexa Inox a SUPRA. Rozměry krabice jsou 125 × 140 × 56 mm.
🧱 Zápustná montáž1️⃣ Pro 1 modul📐 125 × 140 × 56 mm🚪 Pro vstupní tabla Golmar
🧱
Čistá zápustná instalace
Krabice umožňuje zapustit tělo vstupního tabla do stěny tak, aby čelní panel zůstal na povrchu a instalace působila kompaktně.
🔌
Prostor pro kabeláž
Uvnitř krabice je prostor pro připojovací vodiče a elektronické moduly vstupního tabla.
🧩
Součást modulárního systému
CE610 tvoří základ pro jednomodulové sestavy a lze ji použít v kombinaci s odpovídajícím rámem nebo čelním panelem Golmar.
K ČEMU CE610 SLOUŽÍ?
Připraví přesný montážní prostor pro vstupní tablo
Krabice CE610 se zazdí nebo jinak upevní do připraveného otvoru ve stěně. Následně se do ní osadí odpovídající vstupní panel nebo modulární sestava.
Pomáhá vytvořit pevnou a přesnou montážní základnu a zároveň chrání vnitřní kabeláž a elektroniku před mechanickým poškozením.
KOMPATIBILITA
Pro jednomodulová tabla Golmar
Aktuální produktová stránka výrobce uvádí použití pro:
- 1modulová tabla Nexa Inox,
- 1modulová tabla SUPRA.
Starší katalogová dokumentace Golmaru uvádí CE610 obecně jako zápustnou krabici pro 1modulové dveřní panely.
Před objednáním doporučujeme ověřit konkrétní typ vstupního tabla, protože kompatibilita se může lišit podle produktové řady a generace systému.
ROZMĚRY KRABICE
125 × 140 × 56 mm
Tyto rozměry zároveň odpovídají požadovanému montážnímu prostoru pro CE610.
MONTÁŽ
Horní hrana tabla přibližně 1,65 m nad podlahou
Instalační dokumentace Golmaru doporučuje umístit horní část vstupního tabla přibližně do výšky 1,65 m.
Přesná výška samozřejmě závisí na konkrétní instalaci, typu kamery, přístupnosti a požadavcích objektu.
Před zazděním krabice je vhodné připravit vstup kabelů a ponechat dostatečnou délku vodičů pro pohodlné zapojení elektroniky.
Připravené vstupy pro kabeláž
Instalační krabice má připravené vylamovací části pro přívod kabelů.
Při instalaci více modulů lze sousední krabice propojit pomocí kabelových tunelů UC, které umožňují vedení kabeláže mezi jednotlivými částmi sestavy.
SOUVISEJÍCÍ PŘÍSLUŠENSTVÍ
Možnost propojení dalších instalačních krabic
Výrobce uvádí mezi příslušenstvím:
- UC – kabelové tunely pro propojení instalačních krabic,
- RAP-SUPRA – propojovací kabel pro vybrané sestavy SUPRA.
Technické parametry
- výrobce: Golmar Sistemas de Comunicación S.A.
- model: CE610
- objednací kód: 11280610
- EAN: 8429898005256
- typ: zápustná instalační krabice
- určení: 1modulová vstupní tabla
- kompatibilita dle aktuálního výrobce: Nexa Inox / SUPRA
- šířka: 125 mm
- výška: 140 mm
- hloubka: 56 mm
- montáž: pod omítku / do stěny
- možnost propojení více krabic: ano, pomocí tunelů UC
Před objednáním ověřte řadu vstupního tabla
CE610 je určena pro jednomodulové vstupní sestavy.
Pro větší sestavy Golmar používá jiné instalační krabice, například CE620 nebo CE630.
Nejde o univerzální elektroinstalační krabici. Její rozměry a upevnění jsou navrženy pro kompatibilní vstupní tabla Golmar.
Identifikace produktu:
Výrobce: Golmar
Model: CE610
Objednací kód: 11280610
EAN: 8429898005256
Typ: zápustná krabice pro 1 modul
Rozměry: 125 × 140 × 56 mm
Použití: vstupní tabla Golmar
Přesná montážní základna pro jednomodulové vstupní tabloGolmar CE610 je zápustná instalační krabice o rozměrech 125 × 140 × 56 mm, určená pro jednomodulové vstupní sestavy Golmar. Umožňuje čisté zabudování tabla do stěny, bezpečné uložení kabeláže a pevné upevnění celé vstupní jednotky.
