GOLMAR NX3210 BLACK • 10 ZVONKOVÝCH TLAČÍTEK • NEXA INOX
Deset samostatných zvonků v jediném elegantním černém modulu

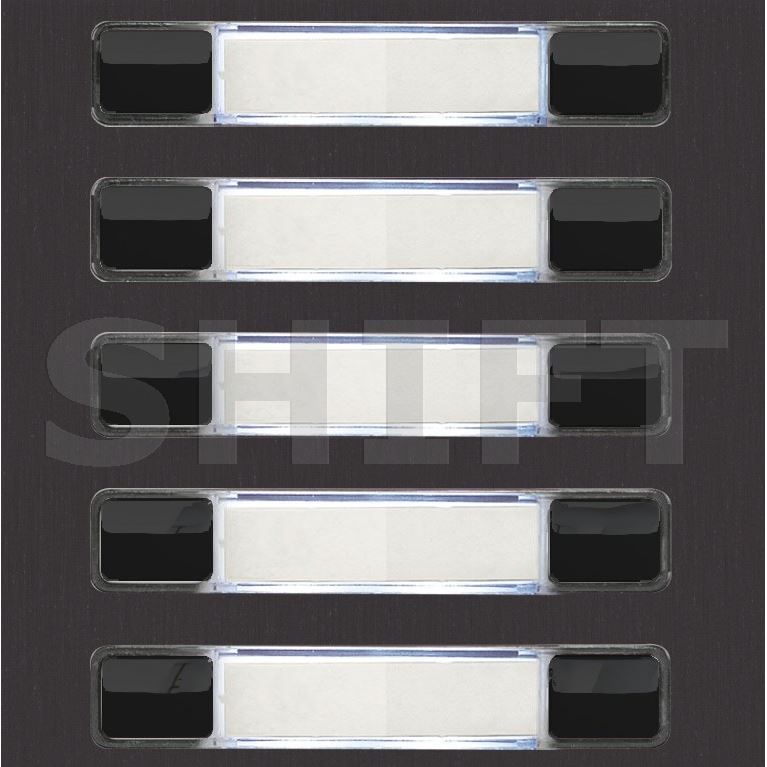

Golmar NX3210 BLACK je originální černý čelní tlačítkový modul s deseti samostatnými zvonkovými tlačítky pro modulární vstupní tabla NEXA Inox.
Potřebujete zajistit samostatné zvonění pro deset bytů, kanceláří nebo provozoven, ale nechcete zbytečně velký vstupní panel? NX3210 BLACK nabízí deset vyvolávacích pozic v jediném modulu o rozměrech 100 × 100 mm.
Tlačítka jsou přehledně uspořádána ve dvou sloupcích a pěti řadách (2 × 5). Každý byt nebo jiný účastník tak může mít vlastní vyvolávací tlačítko.
Elegantní černé provedení se hodí k moderním vstupním dveřím, antracitovým rámům, tmavému kování i současné architektuře bytových a administrativních budov.
Čelní díl je vyroben z nerezové oceli s černou povrchovou úpravou a má tloušťku 2 mm. Pro funkční provoz se doplňuje kompatibilní elektronikou a montážním příslušenstvím Golmar.
10 samostatných tlačítekUspořádání 2 × 51 modulová poziceNEXA Inox
Deset samostatných vyvolání
V kompatibilním systému lze jednotlivá tlačítka přiřadit až deseti různým bytům, domácnostem nebo kancelářím.
Úspora místa
Deset vyvolávacích pozic je soustředěno do jediné modulové pozice o velikosti 100 × 100 mm.
Moderní černý design
Vhodné řešení pro současné bytové domy, novostavby i reprezentativní firemní vstupy.
JEDEN SPOLEČNÝ VCHOD, DESET SAMOSTATNÝCH ZVONKŮ
Praktické řešení pro bytový dům s deseti byty
Představte si bytový dům s deseti samostatnými byty. Všichni obyvatelé používají jeden hlavní vchod, ale každá domácnost potřebuje vlastní zvonkové tlačítko.
NX3210 BLACK nabízí deset vyvolávacích pozic, přehledně rozmístěných do dvou sloupců po pěti tlačítkách.
V odpovídajícím systému Golmar lze každé tlačítko přiřadit konkrétnímu bytu. Návštěvník stiskne požadované tlačítko a kompatibilní komunikační elektronika zajistí vyvolání příslušného domovního telefonu nebo videotelefonu.
Díky modulární konstrukci lze tlačítkový čelní díl kombinovat s kompatibilní audio/video jednotkou a dalšími prvky řady NEXA Inox.
Samotný NX3210 BLACK není kompletní zvonek. Jde o čelní tlačítkový modul, který potřebuje odpovídající elektroniku a montážní příslušenství.
USPOŘÁDÁNÍ TLAČÍTEK
Dva sloupce po pěti tlačítkách
NX3210 BLACK obsahuje deset samostatných vyvolávacích pozic ve dvou sloupcích a pěti řadách.
2 sloupce × 5 řad = 10 samostatných vyvolávacích pozic
Jednotlivá tlačítka lze v kompatibilním systému přiřadit požadovaným účastníkům. Konkrétní způsob zapojení závisí na použité elektronice a komunikační technologii.
Schéma je pouze ilustrativní. Slouží k vysvětlení rozmístění tlačítek a nezobrazuje přesnou podobu výrobku.
KDE SE MODUL HODÍ?
Praktické využití NX3210 BLACK
Bytové domy
Pro společné vstupy do domů s deseti byty, kde každý byt potřebuje samostatné vyvolávací tlačítko.
Domy s více domácnostmi
Pro objekty s několika samostatnými domácnostmi využívajícími jeden hlavní vchod.
Kancelářské budovy
Pro administrativní objekty s více firmami, kancelářemi nebo odděleními.
Komerční objekty
Pro budovy s několika nájemci, ordinacemi nebo samostatnými provozními jednotkami.
Moderní novostavby
Pro vstupy, kde má černý zvonkový panel ladit s antracitovými dveřmi, kováním a fasádními prvky.
Modernizace vstupního tabla
Pro doplnění deseti vyvolávacích pozic do kompatibilní sestavy NEXA Inox, pokud to umožňuje její elektronika a mechanické provedení.
DESIGN A MATERIÁL
Nerezový čelní díl v elegantním černém provedení
NX3210 BLACK patří do modulární designové řady Golmar NEXA Inox.
Čelní díl je vyroben z nerezové oceli s černou povrchovou úpravou a má tloušťku 2 mm.
Černé provedení se dobře kombinuje s moderními vstupními dveřmi, tmavými fasádními prvky a dalšími vhodně sladěnými komponenty NEXA Inox.
Nerezový základ poskytuje mechanickou pevnost potřebnou pro každodenní používání. Odolnost celé sestavy vůči venkovnímu prostředí však závisí také na dalších komponentech a správném provedení montáže.
K běžnému čištění doporučujeme měkký hadřík a šetrný neabrazivní prostředek. Nepoužívejte drátěnky, brusné houbičky ani agresivní chemikálie, které by mohly poškodit černou povrchovou úpravu.
Materiálová poznámka: Novější standardní varianta NX3210 s kódem 11763210C je výrobcem specifikována jako nerezová ocel AISI 316. Starší černá varianta 11763210B patří mezi provedení NEXA Inox BLACK; při porovnávání technických parametrů je potřeba rozlišovat jednotlivé katalogové varianty.
KOMPAKTNÍ ŘEŠENÍ
Deset tlačítek v jediné modulové pozici
Hlavní výhodou NX3210 BLACK je možnost umístit deset samostatných zvonkových tlačítek do jediného čelního modulu.
Při sestavování vstupního tabla tak není nutné vyhradit deset samostatných modulových pozic pouze pro deset tlačítek.
Další modulové pozice mohou zůstat k dispozici pro kompatibilní audio/video jednotku, informační modul nebo jiné funkční prvky.
Výsledné vstupní tablo může být kompaktnější a lépe přizpůsobené prostoru vedle vstupních dveří.
Počet tlačítek není totožný s maximálním počtem vnitřních telefonů či monitorů. Možnosti systému závisejí na použité komunikační technologii a elektronice.
JAKÝ MODUL VYBRAT?
Dvouřadé tlačítkové moduly NEXA Inox BLACK
Podle počtu požadovaných vyvolávacích pozic lze vybrat odpovídající černý tlačítkový modul.
NX3220 BLACK
2
tlačítka
2 × 1
NX3240 BLACK
4
tlačítka
2 × 2
NX3260 BLACK
6
tlačítek
2 × 3
NX3280 BLACK
8
tlačítek
2 × 4
NX3210 BLACK
10
tlačítek
2 × 5
NX3210 BLACK je vhodný pro deset samostatných vyvolávacích pozic. Pro osm tlačítek lze zvolit NX3280 BLACK, pro šest NX3260 BLACK a pro čtyři NX3240 BLACK.
KOMPATIBILITA A PŘÍSLUŠENSTVÍ
Co potřebujete pro kompletní domovní zvonek?
NX3210 BLACK tvoří čelní tlačítkovou část modulárního vstupního tabla Golmar NEXA Inox.
Pro vytvoření funkčního domovního telefonu nebo videotelefonu je nutné doplnit další kompatibilní komponenty podle zvolené technologie.
Komunikační jednotka
Kompatibilní audio nebo video elektronika zajišťující komunikaci mezi návštěvníkem a obyvateli objektu.
Elektronika tlačítek
Odpovídající elektronický modul pro zpracování stisků jednotlivých vyvolávacích tlačítek.
Montážní rámeček
Rámeček NEXA Inox podle celkového počtu a uspořádání modulů vstupního tabla.
Instalační krabice
Krabice pro zapuštěnou nebo povrchovou montáž podle konkrétní sestavy.
Podle zvoleného systému mohou být dále potřebné domovní telefony nebo videomonitory, napájecí zdroj a další příslušenství.
NX3210 BLACK patří do mechanické řady NEXA Inox. Není automaticky zaměnitelný s hliníkovými moduly NEXA Aluminium.
Konkrétní elektroniku a zapojení vždy vybírejte podle instalační dokumentace použitého systému Golmar.
PŘED MONTÁŽÍ
Na co myslet při sestavování vstupního tabla?
- Ověřte produktovou řadu: NX3210 BLACK je určen pro NEXA Inox.
- Zkontrolujte počet tlačítek: modul obsahuje deset samostatných vyvolávacích pozic.
- Počítejte s uspořádáním 2 × 5: dva sloupce po pěti tlačítkách.
- Vyberte kompatibilní elektroniku: samotný čelní díl není funkční komunikační jednotka.
- Zvolte správný montážní rámeček: podle celkové sestavy vstupního tabla.
- Připravte vhodnou instalační krabici: podle požadovaného způsobu montáže.
- Ověřte přiřazení účastníků: každé tlačítko musí být správně nakonfigurováno.
- Dodržte instalační dokumentaci: zejména pro elektrické připojení a venkovní montáž.
Samotný čelní modul neurčuje stupeň krytí IP celého vstupního tabla. Ten závisí na kompletní sestavě a způsobu její instalace.
ROZMĚRY ČELNÍHO MODULU
100 × 100 mm
Uvedené rozměry se vztahují k samotnému čelnímu modulu. Celkové rozměry vstupního tabla závisí na montážním rámečku, instalační krabici a počtu dalších modulů.
Technické údaje
- Výrobce: Golmar Sistemas de Comunicación S.A.
- Model: NX3210 BLACK
- Objednací kód: 11763210B
- EAN: 8429898018010
- Typ výrobku: dvouřadý tlačítkový čelní modul
- Produktová řada: NEXA Inox
- Barevné provedení: černé
- Počet samostatných tlačítek: 10
- Uspořádání: 2 sloupce × 5 řad
- Počet dvojitých tlačítkových prvků: 5
- Počet obsazených modulových pozic: 1
- Materiál čelního dílu: nerezová ocel s černou povrchovou úpravou
- Tloušťka čelního dílu: 2 mm
- Šířka: 100 mm
- Výška: 100 mm
- Určení: modulární vstupní tabla Golmar NEXA Inox
- Integrovaná kamera: ne
- Integrovaná audio/video jednotka: ne
- Samostatný funkční domovní zvonek: ne
- Potřeba kompatibilní elektroniky: ano
- Montážní rámeček: podle celkové sestavy
- Instalační krabice: podle způsobu montáže
Důležité před objednáním
Golmar NX3210 BLACK je čelní tlačítkový modul s deseti samostatnými tlačítky, nikoliv kompletní domovní zvonek nebo videotelefon.
Neobsahuje kameru, mikrofon, reproduktor ani kompletní komunikační elektroniku.
Pro funkční instalaci je nutné doplnit kompatibilní elektroniku Golmar a odpovídající montážní příslušenství.
Deset tlačítek je uspořádáno ve dvou sloupcích po pěti. Pokud potřebujete osm tlačítek, zvolte variantu NX3280 BLACK.
Modul je určen pro NEXA Inox, nikoliv automaticky pro NEXA Aluminium.
Pozor na záměnu katalogových variant: NX3210 BLACK s kódem 11763210B je černé provedení. Novější standardní NX3210 s kódem 11763210C je samostatná varianta, pro kterou výrobce uvádí nerezovou ocel AISI 316.
Při sestavování černého vstupního tabla doporučujeme ověřit barevné provedení ostatních pohledových komponent, aby výsledný panel působil jednotně.
Identifikace produktu:
Výrobce: Golmar
Model: NX3210 BLACK
Objednací kód: 11763210B
EAN: 8429898018010
Řada: NEXA Inox
Typ: dvouřadý tlačítkový čelní modul
Provedení: černé
Počet tlačítek: 10 samostatných
Uspořádání: 2 sloupce × 5 řad
Materiál čela: nerezová ocel s černou povrchovou úpravou
Tloušťka čela: 2 mm
Rozměry (š × v): 100 × 100 mm
Deset samostatných zvonkových tlačítek v elegantním černém provedeníGolmar NX3210 BLACK je originální černý dvouřadý tlačítkový čelní modul s deseti samostatnými tlačítky uspořádanými do dvou sloupců a pěti řad (2 × 5) pro modulární vstupní tabla NEXA Inox. Je vhodný pro bytové domy, administrativní budovy a další objekty, kde je potřeba samostatné vyvolávání deseti účastníků. Díky deseti tlačítkům v jediném modulu pomáhá vytvořit kompaktní a přehledný vstupní panel. Černé provedení se dobře hodí k moderním vstupům s tmavými dveřními rámy a kováním. Nerezový čelní díl má tloušťku 2 mm a rozměry 100 × 100 mm. Pro funkční domovní telefon nebo videotelefon je nutné doplnit kompatibilní elektroniku Golmar a odpovídající montážní komponenty.
