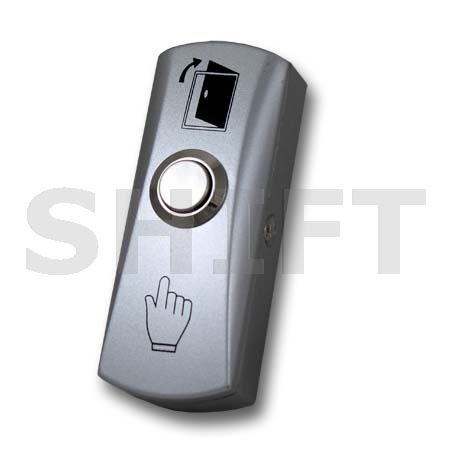

ABK-805 • MECHANICKÉ ODCHODOVÉ TLAČÍTKO
Jednoduché otevření dveří stisknutím tlačítka
ABK-805 je kompaktní mechanické odchodové tlačítko určené pro pohodlné ovládání elektrických zámků a systémů kontroly vstupu.
Stačí stisknout tlačítko a připojený systém dostane signál k odemknutí dveří. Praktické řešení pro kanceláře, bytové domy, provozovny i další objekty s elektronicky řízeným vstupem.
Díky povrchové montáži není nutné vytvářet hluboký montážní otvor ve stěně nebo dveřní zárubni.
🔧 Povrchová montáž👆 Mechanické ovládání⚡ 1× NO kontakt📐 81 × 31 × 25 mm🚪 Ovládání dveří
👆
Snadné otevření dveří
Jednoduché mechanické ovládání umožňuje pohodlně požádat o odemknutí dveří bez použití klíče nebo přístupové karty.
🔧
Montáž přímo na povrch
Tlačítko se instaluje na povrch stěny nebo vhodné dveřní konstrukce. Není nutné jej zapouštět do montážní krabice.
JAK TLAČÍTKO FUNGUJE?
Stisknutí tlačítka sepne elektrický kontakt
ABK-805 používá spínací kontakt NO (Normally Open). V klidovém stavu je kontakt rozpojený. Při stisknutí tlačítka se kontakt sepne a vyšle signál připojenému zařízení.
Podle zapojení může tento signál ovládat například řídicí jednotku přístupu, elektrický otvírač nebo jiné zařízení pro uvolnění dveří.
POVRCHOVÁ MONTÁŽ
Rychlá instalace bez zapuštění
Tlačítko ABK-805 je určeno pro povrchovou montáž.
Kompaktní tělo umožňuje jeho umístění například na:
- dveřní zárubeň s dostatečnou montážní plochou,
- stěnu vedle dveří,
- vhodný montážní profil dveřní konstrukce.
Výhoda: Při instalaci není nutné zapouštět celé tělo tlačítka do podkladu. Je však potřeba zajistit vhodné vedení připojovacích vodičů.
Kde se odchodové tlačítko používá?
ABK-805 je vhodné pro běžné systémy elektronického ovládání dveří, například v:
- kancelářích a administrativních budovách – pro pohodlný odchod zaměstnanců a návštěvníků,
- bytových domech – pro ovládání vstupních nebo společných dveří,
- provozovnách a obchodech – pro přístup do vyhrazených prostor,
- technických a skladových místnostech – jako součást systému kontroly vstupu.
Spínací kontakt NO
Tlačítko obsahuje jeden spínací kontakt NO, který se aktivuje při stisknutí.
Kontakt je určen pro připojení do vhodně navrženého elektrického obvodu. Při použití s elektrickým zámkem nebo elektromagnetem je nutné zohlednit způsob ovládání a případné použití řídicí jednotky nebo relé.
Princip kontaktu NOTlačítko není stisknuté
○ ○
Kontakt je rozpojený
Tlačítko je stisknuté
● ━ ●
Kontakt je sepnutý
Kompaktní provedení
Tlačítko má úzké tělo o šířce pouhých 31 mm, takže nezabírá zbytečně mnoho prostoru vedle dveří.
Kovové provedení je vhodné pro běžné každodenní používání v interiérových vstupních systémech.
Rozměry tlačítka ABK-805
Rozměry podle produktové specifikace Shift.cz.
Čelní pohled – orientační schéma
Výška
81 mm
Šířka
31 mm
Hloubka
25 mm
Schéma je zjednodušené a slouží pouze k orientaci v rozměrech. Nejde o přesný montážní výkres.
Technické parametry
- typ: mechanické odchodové tlačítko
- model: ABK-805
- kód Shift: Y ABK-805
- montáž: povrchová
- ovládání: mechanické stisknutí
- počet kontaktů: 1
- provedení kontaktu: NO – spínací
- maximální zatížení kontaktu: 3 A / 36 V DC
- materiál: kovové provedení
- podsvětlení: bez podsvětlení
- výška: 81 mm
- šířka: 31 mm
- hloubka: 25 mm
- použití: ovládání elektrických zámků a systémů kontroly vstupu
Důležité informace k zapojení
ABK-805 je mechanické tlačítko se spínacím kontaktem. Samo o sobě neobsahuje elektrický zámek ani napájecí zdroj.
Při zapojení je nutné dodržet maximální elektrické zatížení kontaktu a požadavky připojeného systému.
Upozornění: Pro dveře na únikových cestách musí být způsob odblokování navržen podle příslušných bezpečnostních a požárních požadavků. Běžné odchodové tlačítko nemusí samo o sobě splňovat požadavky na nouzové odblokování dveří.
Identifikace produktu:
Model: ABK-805
Kód Shift: Y ABK-805
Typ: mechanické odchodové tlačítko
Montáž: povrchová
Kontakt: 1× NO
Rozměry: 81 × 31 × 25 mm
Použití: elektronické ovládání dveří
Praktické odchodové tlačítko pro každodenní používáníABK-805 představuje jednoduché řešení pro ovládání elektronicky zabezpečených dveří. Nabízí povrchovou montáž, kompaktní rozměry a spolehlivé mechanické ovládání pomocí spínacího kontaktu NO. Je vhodné pro kanceláře, bytové domy a další objekty vybavené systémem kontroly vstupu.
