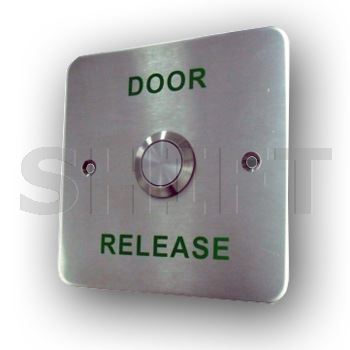

UWC EBP-B02 A • NEREZOVÉ ODCHODOVÉ TLAČÍTKO
Spolehlivé ovládání dveří v odolném nerezovém provedení
UWC EBP-B02 A je mechanické odchodové tlačítko určené pro ovládání elektrických zámků a přístupových systémů. Stačí jej stisknout a tlačítko předá elektrický signál připojenému zařízení.
Jeho hlavní předností je odolný čelní panel z nerezové oceli a dvojice nezávislých přepínacích kontaktů NO/NC. Díky tomu nabízí flexibilnější možnosti zapojení než jednoduchá tlačítka s jediným spínacím kontaktem.
Tlačítko je určeno pro zápustnou montáž a má čtvercový čelní panel o rozměrech přibližně 85 × 85 mm. Samotný mechanický spínač nevyžaduje napájení.
🔧 Zápustná montáž🛡️ Nerezový panel⚡ 2× přepínací kontakt🔌 Bez napájení📐 85 × 85 mm
🛡️
Odolný nerezový panel
Čelní panel z nerezové oceli je vhodný pro každodenní používání a dobře odolává běžnému mechanickému namáhání.
⚡
Dva nezávislé kontakty
Dvojice přepínacích kontaktů umožňuje použít spínací i rozpínací funkci a nabízí více možností zapojení do přístupového systému.
🔌
Bez vlastního napájení
Mechanické tlačítko nepotřebuje napájecí napětí. Funguje jako elektrický spínač, který při stisknutí změní stav kontaktů.
JAK TLAČÍTKO FUNGUJE?
Jednoduché stisknutí pro ovládání elektrického zámku
Po stisknutí tlačítka EBP-B02 A se přepnou jeho elektrické kontakty. Připojený přístupový systém může tuto změnu využít jako povel k odemknutí dveří.
Tlačítko má mžikovou funkci – kontakty zůstávají v aktivovaném stavu pouze po dobu stisknutí a po uvolnění se vracejí do výchozí polohy.
DVA PŘEPÍNACÍ KONTAKTY
Větší flexibilita při zapojení
Na rozdíl od jednoduchého tlačítka s jedním spínacím kontaktem nabízí UWC EBP-B02 A dva nezávislé přepínací kontakty.
Každý přepínací kontakt umožňuje využít funkci:
- NO (Normally Open) – kontakt je v klidovém stavu rozpojený a při stisknutí se sepne.
- NC (Normally Closed) – kontakt je v klidovém stavu sepnutý a při stisknutí se rozpojí.
To umožňuje přizpůsobit zapojení požadavkům připojené řídicí jednotky nebo ovládacího obvodu.
Maximální zatížení kontaktů5 A / 125–250 V AC
Hodnota podle technického listu výrobce. Pro stejnosměrné obvody je nutné ověřit přípustné zatížení zvlášť.
MECHANICKÁ ODOLNOST
Navrženo pro časté používání
Podle technického listu výrobce má tlačítko deklarovanou mechanickou životnost více než 100 000 stisknutí.
Nerezový čelní panel a robustní mechanické provedení jsou vhodné pro běžný provoz v administrativních, komerčních i průmyslových objektech.
Deklarovaná životnost
> 100 000
mechanických stisknutí
ZÁPUSTNÁ MONTÁŽ
Čisté a nenápadné začlenění do interiéru
UWC EBP-B02 A je určeno pro montáž pod omítku. Čelní nerezový panel zůstává přístupný na povrchu, zatímco spínací mechanismus se nachází v připraveném montážním prostoru.
Čtvercový panel má rozměry přibližně 85 × 85 mm. Celková hloubka tlačítka včetně kontaktů je podle Shift.cz 37 mm.
Před montáží je nutné ověřit vhodnou instalační krabici, prostor pro spínací mechanismus a vedení vodičů.
Kde tlačítko EBP-B02 A využijete?
Nerezové odchodové tlačítko je vhodné jako ovládací prvek elektronicky zabezpečených dveří například v těchto objektech:
- Kanceláře a administrativní budovy – pohodlné ovládání dveří při odchodu.
- Bytové a víceúčelové domy – ovládání společných elektronicky zabezpečených vstupů.
- Obchody a provozovny – přístup do zázemí a vyhrazených prostor.
- Průmyslové a skladové objekty – odolný ovládací prvek pro každodenní provoz.
- Technické prostory – ovládání elektrických zámků a dalších vhodných zařízení.
Rozměry UWC EBP-B02 A
Čtvercový čelní panel má podle Shift.cz rozměry 85 × 85 mm. Celková hloubka včetně kontaktů činí 37 mm.
Orientační rozměrové schéma
Výška panelu
85 mm
Šířka panelu
85 mm
Celková hloubka
37 mm
Tloušťka plechu
2 mm
Schéma je zjednodušené a slouží pouze k orientaci v rozměrech. Nezobrazuje přesné provedení tlačítka ani montážní otvory. Výrobce uvádí rozměry panelu 85,5 × 85,5 mm.
Technické parametry
- výrobce: UWC / ALGATEC
- model: EBP-B02A
- kód Shift: UWC EBP-B02 A
- typ: mechanické odchodové tlačítko
- montáž: zápustná – pod omítku
- materiál čelního panelu: nerezová ocel
- tloušťka čelního panelu: 2 mm
- počet kontaktů: 2× přepínací (DPDT)
- funkce kontaktů: NO / NC
- maximální zatížení kontaktů: 5 A při 125/250 V AC
- napájení tlačítka: není potřeba
- mechanická životnost: více než 100 000 stisknutí
- zdvih tlačítka: 2,7 mm
- rozměry čelního panelu podle Shift.cz: 85 × 85 mm
- celková hloubka včetně kontaktů: 37 mm
- hmotnost podle výrobce: přibližně 130 g
- použití: ovládání elektrických zámků a systémů kontroly vstupu
Důležité informace k instalaci
EBP-B02 A je mechanické ovládací tlačítko, nikoli samostatný elektrický zámek nebo napájecí zdroj.
Tlačítko samo o sobě nepotřebuje napájení. Elektrické parametry spínaného obvodu však musí odpovídat dovolenému zatížení kontaktů.
Montáž je zápustná. Před instalací ověřte dostatečnou hloubku montážního prostoru a kompatibilitu s použitou instalační krabicí.
Při použití na únikových cestách musí být celý systém odblokování dveří navržen podle příslušných bezpečnostních a požárních požadavků. Běžné odchodové tlačítko samo o sobě nenahrazuje certifikované nouzové odblokování.
Identifikace produktu:
Výrobce: UWC / ALGATEC
Model: EBP-B02A
Kód Shift: UWC EBP-B02 A
Typ: mechanické odchodové tlačítko
Montáž: zápustná
Materiál panelu: nerezová ocel
Kontakty: 2× přepínací NO/NC
Napájení: není potřeba
Rozměry panelu: 85 × 85 mm
Hloubka včetně kontaktů: 37 mm
Odolné nerezové tlačítko s dvojicí přepínacích kontaktůUWC EBP-B02 A je spolehlivé mechanické odchodové tlačítko pro elektronické ovládání dveří. Nabízí nerezový čelní panel, dva nezávislé přepínací kontakty NO/NC a zápustnou montáž. Díky jednoduchému ovládání bez vlastního napájení je praktickou volbou pro kanceláře, provozovny, bytové domy i průmyslové objekty.
