DORCAS DUO-LOCK 50 • ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK
Automatické zamykání dveří s elektrickým odemykáním
DORCAS DUO-LOCK 50 je dvoudílný elektromechanický zámek, který automaticky mechanicky zajistí dveře po jejich zavření. Umožňuje pohodlné elektrické odemykání pomocí domácího telefonu, videotelefonu nebo přístupového systému. Elektrická část je umístěna v zárubni, takže není nutné vést napájecí kabeláž do pohyblivého dveřního křídla.
🔒 Automatické zamykání⚡ Elektrické odemykání📏 Dorn 50 mm🔑 Rozteč 85 mm
🔒
Automatické zajištění
Po zavření dveří se závora automaticky vysune a dveře mechanicky zajistí. Není nutné je dodatečně zamykat klíčem.
⚡
Dálkové odemykání
Zámek lze elektricky ovládat prostřednictvím kompatibilního domácího telefonu, videotelefonu nebo přístupového systému.
🔧
Elektrická část v zárubni
Napájecí vodiče jsou vedeny pouze do pevného rámu. Odpadá potřeba kabelového přechodu do dveřního křídla.
🛡️
Ochrana proti manipulaci
Mechanismus obsahuje ochranu proti otevření pomocí karty, která zvyšuje odolnost proti neoprávněné manipulaci.
SAMOZAMYKACÍ FUNKCE
Zavřete dveře a zámek je automaticky zajistí
Při každém úplném zavření dveří se mechanická závora automaticky vysune. Pro opětovné otevření lze použít elektrický impulz, cylindrickou vložku nebo kliku podle konfigurace dveří. Po dalším zavření se zámek znovu mechanicky zajistí.

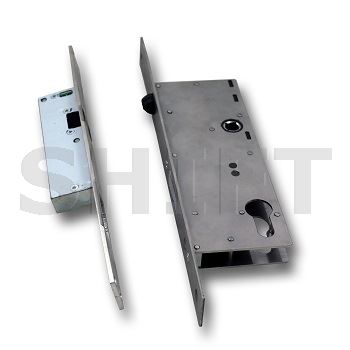

Dvoudílná konstrukce DUO E + DUO M
Zámek DUO-LOCK 50 se skládá ze dvou vzájemně spolupracujících částí.
DUO E – elektrická část v zárubni
Elektricky ovládaný mechanismus se instaluje do pevného dveřního rámu. Zde se také připojuje napájení a ovládání.
DUO M – mechanická část ve dveřním křídle
Obsahuje samozamykací mechanismus, závoru a prvky pro ovládání cylindrickou vložkou a klikou.
Výhodou je jednodušší vedení kabeláže a omezení pohyblivých elektrických spojů. Mechanické odemknutí zůstává možné i při výpadku elektrického napájení.
Kde lze DUO-LOCK 50 využít?
Zámek je určen pro dveře, kde je požadováno automatické mechanické zajištění a současně možnost kontrolovaného elektrického vstupu.
- Bytové domy: vstupní dveře ovládané domácím telefonem nebo videotelefonem.
- Kanceláře a provozovny: kontrolovaný vstup zaměstnanců a návštěvníků.
- Administrativní objekty: dveře propojené s přístupovým systémem.
- Další kontrolované vstupy: instalace vyžadující automatické mechanické zajištění po zavření.
Rozměrové údaje DUO-LOCK 50
Varianta DUO 50/85 má dorn 50 mm, rozteč kliky a cylindrické vložky 85 mm a celkovou hloubku zádlabu 64 mm.
50 mm
DornOsa kliky od čela
85 mm
RoztečKlika – vložka
64 mm
HloubkaCelkový zádlab
Orientační schéma mechanické částiZjednodušené orientační schéma, není v měřítku. Pro přípravu zádlabu použijte výrobní výkres.
Technické parametry
- výrobce: DORCAS
- model: DUO-LOCK 50 / DUO 50/85
- typ: dvoudílný elektromechanický samozamykací zámek
- funkce: automatické mechanické zajištění po zavření
- režim: Fail Secure – mechanicky zajištěno bez napájení
- napájení dle aktuálního technického listu: 12 V DC nebo 24 V DC podle varianty
- proudový odběr dle technického listu: 0,80 A (12 V) / 0,75 A (24 V)
- maximální délka elektrického impulzu: méně než 10 s
- dorn: 50 mm
- rozteč klika–vložka: 85 mm
- celková hloubka zádlabu: 64 mm
- výška mechanické části DUO M: 174 mm
- výška elektrické části DUO E: 111,7 mm
- šířka těla obou částí: 17 mm
- hloubka elektrické části: 28 mm
- čtyřhran kliky: 8 mm
- montáž: zadlabací
- provedení: reverzibilní
- otevírání: elektrické nebo mechanické
- ochrana proti otevření kartou: ano
- testovaná životnost: 200 000 cyklů
- monitorování: volitelné podle provedení
Montáž a správné seřízení
Elektrická část DUO E se instaluje do pevné zárubně, zatímco mechanická část DUO M se zadlabává do dveřního křídla. Obě části musí být umístěny přesně proti sobě, aby při zavření dveří správně spolupracovaly.
Pro přesné nastavení vzájemné polohy jsou k dispozici seřizovací podložky. Při montáži je nutné dodržet rozměry a postup uvedený v instalační dokumentaci výrobce.
Pro spolehlivé automatické zajištění dveří je vhodné použít dveřní zavírač, který zajistí jejich úplné dovření.
Důležité před objednáním a montáží
Před objednáním ověřte dorn 50 mm, rozteč 85 mm, celkovou hloubku zádlabu 64 mm a kompatibilitu dveřního kování.
Řada DUO existuje v různých napěťových provedeních. Aktuální technický list výrobce uvádí 12V a 24V DC varianty, zatímco starší katalogy obsahují také AC provedení. Napájecí napětí konkrétního dodaného zámku proto ověřte podle jeho označení.
Při výpadku napájení zůstává zámek mechanicky zajištěný. Elektrické odemknutí bez záložního napájení není dostupné, mechanické otevření klíčem nebo klikou zůstává možné podle konfigurace dveří. U únikových dveří je nutné ověřit vhodnost celé dveřní sestavy.
Identifikace produktu:
Výrobce: DORCAS
Název SHIFT: El zámek DUO-LOCK 50
Model: DUO 50/85
Kód produktu SHIFT: duol50
DUO-LOCK 50 – automatické zamykání s pohodlným elektrickým ovládánímDORCAS DUO-LOCK 50 spojuje automatické mechanické zajištění dveří, elektrické odemykání a instalaci elektrické části do pevné zárubně. Praktické řešení pro bytové domy, kanceláře a další objekty s kontrolovaným přístupem.
