DORCAS DUO-LOCK 35 • ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK
Automatické zabezpečení dveří bez nutnosti zamykání klíčem
DORCAS DUO-LOCK 35 je dvoudílný elektromechanický samozamykací zámek, který po každém zavření dveří automaticky vysune závoru a mechanicky je zajistí. Umožňuje pohodlné elektrické odemykání z domácího telefonu, videotelefonu nebo přístupového systému. Díky umístění elektrické části v zárubni není nutné vést napájecí kabeláž do pohyblivého dveřního křídla.
🔒 Automatické zamykání⚡ Elektrické odemykání📏 Dorn 35 mm🔑 Rozteč 85 mm
🔒
Automatické zamykání
Po zavření dveří se závora automaticky vysune. Není nutné dveře dodatečně zamykat klíčem.
⚡
Elektrické ovládání
Zámek umožňuje dálkové odemknutí elektrickým impulzem z kompatibilního ovládacího zařízení.
🔧
Bez kabeláže ve dveřích
Elektrická část se instaluje do pevné zárubně. Odpadá potřeba kabelového přechodu do pohyblivého křídla.
🛡️
Ochrana proti manipulaci
Konstrukce závory obsahuje ochranu proti otevření pomocí karty, která zvyšuje odolnost proti neoprávněné manipulaci.
SAMOZAMYKACÍ FUNKCE
Zavřete dveře – zámek je automaticky zajistí
Při zavření dveří se mechanická závora automaticky vysune a zajistí dveřní křídlo. K odemknutí lze použít elektrický impulz, cylindrickou vložku nebo kliku podle konfigurace dveří. Po opětovném zavření se zámek znovu mechanicky zajistí.

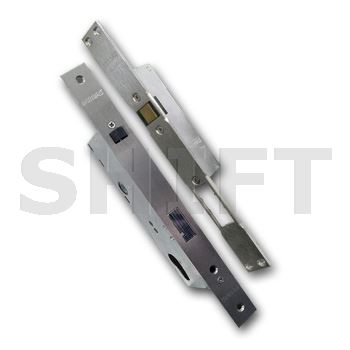

Dvoudílná konstrukce DUO E + DUO M
DUO-LOCK 35 využívá konstrukci se dvěma samostatnými částmi, které při zavření dveří vzájemně spolupracují.
DUO E – elektrická část v zárubni
Obsahuje elektricky ovládaný mechanismus. Napájecí vodiče jsou přivedeny do pevné části dveřní konstrukce.
DUO M – mechanická část ve dveřním křídle
Obsahuje samozamykací mechanismus, závoru a prvky pro ovládání klikou a cylindrickou vložkou.
Výhodou je jednodušší vedení kabeláže a omezení pohyblivých elektrických spojů, které by jinak bylo nutné instalovat mezi dveřní křídlo a zárubeň.
Kde lze DUO-LOCK 35 využít?
Zámek je vhodný pro dveře, u kterých je požadováno automatické mechanické zajištění po zavření a možnost kontrolovaného elektrického vstupu.
- Bytové domy: společné vstupní dveře ovládané domácím telefonem nebo videotelefonem.
- Kanceláře a provozovny: vstupy s řízeným přístupem zaměstnanců a návštěvníků.
- Administrativní budovy: dveře propojené s přístupovým systémem.
- Další kontrolované vstupy: dveře vyžadující elektrické odemykání a automatické mechanické zajištění.
Rozměrové údaje DUO-LOCK 35
Varianta DUO 35/85 má dorn 35 mm, rozteč kliky a cylindrické vložky 85 mm a celkovou hloubku mechanické části 49 mm.
35 mm
DornOsa vložky od čela
85 mm
RoztečKlika – vložka
49 mm
HloubkaCelkový zádlab
Orientační schéma mechanické částiZjednodušené schéma, není v měřítku. Pro přípravu zádlabu použijte výrobní výkres.
Technické parametry
- výrobce: DORCAS
- model: DUO-LOCK 35 / DUO 35/85
- typ: dvoudílný elektromechanický samozamykací zámek
- funkce: automatické mechanické uzamčení
- režim při výpadku napájení: Fail Secure – mechanicky zajištěno
- napájení dle aktuálního technického listu: 12 V DC nebo 24 V DC podle varianty
- odběr dle technického listu: 0,80 A (12 V) / 0,75 A (24 V)
- maximální délka elektrického impulzu: méně než 10 s
- dorn: 35 mm
- rozteč klika–vložka: 85 mm
- celková hloubka mechanické části: 49 mm
- výška mechanické části DUO M: 174 mm
- výška elektrické části DUO E: 111,7 mm
- šířka těla částí: 17 mm
- hloubka elektrické části: 28 mm
- čtyřhran kliky: 8 mm
- montáž: zadlabací
- provedení: reverzibilní
- otevírání: elektrické nebo mechanické
- ochrana proti otevření kartou: ano
- testovaná životnost: 200 000 cyklů
- monitorování: volitelné podle provedení
Montáž a správné seřízení

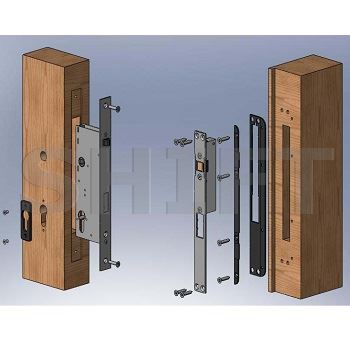

Elektrická část DUO E se instaluje do zárubně a mechanická část DUO M do dveřního křídla. Obě části musí být přesně umístěny proti sobě, aby při zavření dveří správně spolupracovaly.
Výrobce nabízí seřizovací podložky, které umožňují nastavit správnou vzájemnou polohu obou částí. Při montáži je důležité dodržet instalační výkres a ověřit správný pohyb dveří.
Pro spolehlivé automatické zajištění je vhodné použít dveřní zavírač, který zajistí úplné dovření dveřního křídla.
Důležité před objednáním
Ověřte dorn 35 mm, rozteč 85 mm, celkovou hloubku zádlabu 49 mm a kompatibilitu dveřního kování.
Řada DUO existuje v různých napěťových provedeních. Napětí konkrétního dodaného kusu je nutné ověřit podle označení výrobku. Aktuální technický list výrobce popisuje 12V a 24V DC varianty; starší katalogové podklady uvádějí také AC/DC provedení.
Zámek zůstává při výpadku napájení mechanicky zajištěný. Elektrické odemykání bez záložního zdroje není dostupné. U únikových dveří je nutné ověřit požadavky na celou dveřní sestavu a vhodnost použitého kování.
Identifikace produktu:
Výrobce: DORCAS
Název SHIFT: El zámek DUO-LOCK 35
Model: DUO 35/85
Kód produktu SHIFT: duol
DUO-LOCK 35 – bezpečné a pohodlné automatické zamykání dveříDORCAS DUO-LOCK 35 spojuje automatické mechanické zajištění dveří, pohodlné elektrické odemykání a jednoduchou instalaci elektrické části do zárubně. Praktické řešení pro bytové domy, kanceláře a další vstupy s kontrolovaným přístupem.
