GOLMAR • VIDEODOMOVNÍ KOMUNIKACE • MONTÁŽNÍ PŘÍSLUŠENSTVÍ

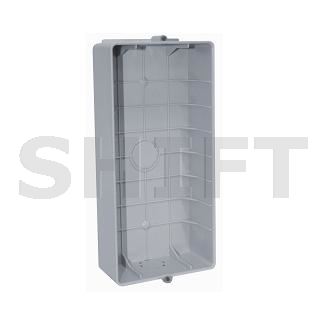

Golmar CE-SZENA – zápustná instalační krabice pro videomonitor Szena Plus
Chcete videomonitor Golmar Szena Plus instalovat přímo do stěny? Originální instalační krabice Golmar CE-SZENA je určena pro zápustnou montáž kompatibilního videomonitoru řady Szena Plus.
Krabice vytváří montážní prostor ve stěně a umožňuje připravit instalaci monitoru tak, aby výsledné řešení působilo úhledně a bylo vhodně začleněno do interiéru.
Rozměry krabice jsou 87 × 190 × 42 mm (šířka × výška × hloubka). Jedná se o samostatné montážní příslušenství, nikoli o videomonitor nebo jeho připojovací svorkovnici.
Originální Golmar Szena Plus SE Zápustná montáž
Instalace do stěny
Krabice je určena pro přípravu zápustné montáže kompatibilního videomonitoru Golmar Szena Plus.
Originální příslušenství
Výrobek Golmar navržený pro konkrétní řadu videomonitorů, nikoli univerzální elektroinstalační krabice.
Přesné rozměry
Rozměry 87 × 190 × 42 mm usnadňují plánování montážního prostoru před stavebními úpravami.
PRAKTICKÉ VYUŽITÍ
Čisté začlenění videomonitoru do interiéru
Při rekonstrukci bytu nebo nové instalaci domovního videotelefonu je vhodné rozhodnout o způsobu montáže ještě před dokončením povrchu stěny.
Pokud má být kompatibilní videomonitor Szena Plus osazen zápustným způsobem, použije se instalační krabice CE-SZENA, která vytvoří potřebný prostor ve stavební konstrukci.
Výhoda pro zákazníka: možnost připravit montáž videomonitoru s důrazem na úhledné začlenění do stěny.
KOMPATIBILITA
Pro videomonitor Golmar Szena Plus
Výrobce uvádí krabici CE-SZENA (11790230) jako zápustné montážní příslušenství pro monitor Szena Plus SE.
Szena Plus SE
Kompatibilní videomonitor Golmar. V katalogu výrobce je uváděn například pod kódem 11784026B.
CE-SZENA
Zápustná instalační krabice pro příslušný monitor Szena Plus. Tento produkt.
Důležité: Před objednáním ověřte přesné označení monitoru. Krabice CE-SZENA není univerzálně určena pro všechny videomonitory Golmar.
SPRÁVNÝ VÝBĚR PŘÍSLUŠENSTVÍ
CE-SZENA, nebo RC-SZENA?
Pro monitory Szena se v dokumentaci Golmar objevují dva rozdílné typy montážního příslušenství. Je důležité je nezaměňovat.
Golmar CE-SZENA
Kód: 11790230
Zápustná instalační krabice. Slouží k vytvoření montážního prostoru ve stěně pro kompatibilní monitor.
Tento produkt
Golmar RC-SZENA
Kód: 11784089
Připojovací základna / svorkovnice. Slouží k elektrickému připojení kompatibilního monitoru podle instalační dokumentace.
Pozor: CE-SZENA a RC-SZENA mají odlišnou funkci. Zápustná krabice nenahrazuje elektrickou připojovací základnu a samotná připojovací základna nenahrazuje stavební montážní krabici.
ROZMĚRY
Rozměry instalační krabice CE-SZENA
Upozornění: Uvedené rozměry jsou rozměry výrobku. Přesný stavební otvor, způsob osazení a případné montážní vůle je nutné určit podle instalační dokumentace.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | CE-SZENA |
| Kód výrobce | 11790230 |
| EAN | 8429898009551 |
| Typ produktu | Zápustná instalační krabice |
| Určení a montáž |
| Kompatibilní monitor | Golmar Szena Plus SE |
| Způsob montáže | Zápustná montáž do stěny |
| Funkce | Stavební montážní prostor pro kompatibilní videomonitor |
| Samotný videomonitor | Není součástí výrobku |
| Připojovací základna RC-SZENA | Samostatné příslušenství |
| Rozměry |
| Šířka | 87 mm |
| Výška | 190 mm |
| Hloubka | 42 mm |
PŘED MONTÁŽÍ
Co je potřeba zkontrolovat?
01
Model monitoru Ověřte kompatibilitu s monitorem Szena Plus.
02
Montážní prostor Připravte otvor podle rozměrů a instalační dokumentace.
03
Připojení monitoru Ověřte potřebnou připojovací základnu a vedení kabeláže.
Důležité před objednáním
1. Pouze instalační krabice: Výrobek není kompletním videomonitorem ani samostatnou připojovací jednotkou.
2. Určení pro Szena Plus: Před objednáním ověřte přesné označení kompatibilního monitoru.
3. Nezaměňujte s RC-SZENA: RC-SZENA je připojovací základna, zatímco CE-SZENA slouží pro zápustné osazení do stěny.
4. Stavební příprava: Rozměry krabice nepovažujte automaticky za přesné rozměry stavebního otvoru. Dodržte instalační postup výrobce.
5. Montáž: Umístění krabice, přivedení kabeláže a následné připojení monitoru musí odpovídat konkrétnímu instalačnímu schématu.
Identifikace produktu:
Výrobce: Golmar
Model: CE-SZENA
Kód výrobce: 11790230
EAN: 8429898009551
Typ: Zápustná instalační krabice
Určení: Szena Plus SE
Rozměry: 87 × 190 × 42 mm
Připravte správnou zápustnou instalaci monitoru Szena Plus Golmar CE-SZENA (11790230) je originální zápustná instalační krabice pro kompatibilní videomonitor Szena Plus SE. Slouží k přípravě montážního prostoru ve stěně. Rozměry krabice jsou 87 × 190 × 42 mm. Monitor a elektrická připojovací základna představují samostatné součásti instalace.
