GOLMAR • VIDEODOMOVNÍ KOMUNIKACE • MONTÁŽNÍ PŘÍSLUŠENSTVÍ

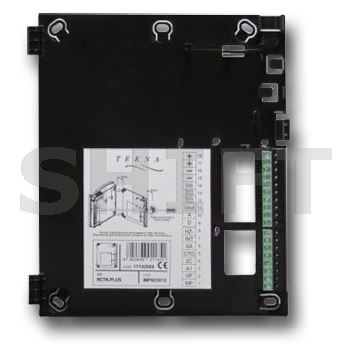

Golmar RCTK-PLUS – připojovací základna pro monitory Tekna Plus
Potřebujete nainstalovat monitor Golmar Tekna Plus nebo vyměnit jeho původní připojovací základnu? Originální Golmar RCTK-PLUS slouží k nástěnnému uchycení a elektrickému připojení kompatibilního videomonitoru.
Základna umožňuje připojit instalační kabeláž domovního komunikačního systému prostřednictvím svorkovnice a následně osadit příslušný monitor.
Je určena pro kompatibilní monitory Tekna Plus a vybrané recepční jednotky Golmar. Hodí se pro nové instalace i výměnu poškozeného nebo chybějícího připojovacího dílu.
Originální Golmar Tekna Plus Připojovací svorkovnice Nástěnná montáž
Správné uchycení monitoru
Originální základna pro montáž kompatibilního monitoru Tekna Plus na stěnu.
Připojení kabeláže
Umožňuje připojení vodičů domovního komunikačního systému podle instalačního schématu výrobce.
Možnost výměny dílu
Pokud je monitor funkční, může výměna samotné základny vyřešit problém s poškozeným montážním příslušenstvím.
PRAKTICKÉ VYUŽITÍ
Při rekonstrukci nebo výměně původní základny
V bytě je instalován videomonitor Golmar Tekna Plus. Při rekonstrukci byl monitor demontován a jeho původní připojovací základna se poškodila.
Pokud je samotný monitor funkční a odpovídá kompatibilní řadě, lze použít RCTK-PLUS jako náhradní připojovací základnu. Kabeláž se připojí podle instalačního schématu a monitor se následně osadí na připravenou základnu.
Výhoda pro zákazníka: možnost obnovit montáž a připojení stávajícího monitoru bez nutnosti automaticky měnit celé zařízení.
KOMPATIBILITA
Pro monitory Tekna Plus a kompatibilní recepční jednotky
Výrobce Golmar uvádí RCTK-PLUS (11742080) jako připojovací základnu pro monitory Tekna Plus a související recepční jednotky.
Tekna Plus
Kompatibilní videomonitory řady Tekna Plus v příslušných instalacích Golmar.
Tekna 90 Color
Použití uváděné v katalogové dokumentaci Golmar pro příslušné provedení monitoru.
CETK-590 Plus
Kompatibilní recepční jednotka uvedená výrobcem u příslušenství RCTK-PLUS.
Důležité: Před objednáním ověřte přesný typ monitoru nebo recepční jednotky. Podobné označení Tekna neznamená, že všechny modely používají stejnou připojovací základnu.
SPRÁVNÝ VÝBĚR PŘÍSLUŠENSTVÍ
RCTK-PLUS, nebo RCTK?
Obě základny jsou určeny pro monitory Golmar, ale jejich kompatibilita se liší.
Golmar RCTK-PLUS
Kód: 11742080
Připojovací základna pro kompatibilní monitory Tekna Plus a vybrané recepční jednotky.
Tento produkt
Golmar RCTK
Kód: 11742180
Odlišná připojovací základna uváděná pro monitory Tekna Uno, Tekna R5 a Tekna V2Plus.
Pozor na záměnu: RCTK-PLUS a RCTK nejsou automaticky zaměnitelné. Při výměně se řiďte označením původní základny nebo instalační dokumentací monitoru.
PŘIPOJENÍ A MONTÁŽ
Základna pro montáž a připojení monitoru
RCTK-PLUS je instalační prvek, který zajišťuje mechanické spojení monitoru se stěnou a připojení vodičů domovního komunikačního systému.
01
Příprava montáže Zkontrolujte polohu monitoru, přivedení kabeláže a prostor pro instalaci.
02
Zapojení vodičů Vodiče připojte podle označení svorek a schématu konkrétního monitoru.
03
Osazení monitoru Kompatibilní monitor upevněte na základnu podle montážního postupu Golmar.
Upozornění: RCTK-PLUS není samostatný monitor, napájecí zdroj ani převodník videosignálu. Funkce jednotlivých připojení se řídí konkrétním monitorem a systémem.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | RCTK-PLUS |
| Kód výrobce | 11742080 |
| Typ produktu | Nástěnná připojovací základna / svorkovnice |
| Kompatibilita a použití |
| Kompatibilní řady | Tekna Plus, Tekna 90 Color a vybrané recepční jednotky CETK-590 Plus |
| Hlavní funkce | Mechanické uchycení a elektrické připojení kompatibilního monitoru |
| Připojení | Svorkovnice pro kabeláž příslušného systému |
| Způsob montáže | Nástěnná montáž |
| Videomonitor součástí | Ne |
| Související varianta | RCTK (11742180) – jiné určení |
Důležité před objednáním
1. Pouze připojovací základna: Samotný videomonitor není součástí výrobku.
2. Kompatibilita: Ověřte přesný model monitoru nebo recepční jednotky Golmar.
3. Nezaměňujte s RCTK: Základna RCTK je určena pro jiné varianty monitorů Tekna.
4. Zapojení: Připojení vodičů musí odpovídat instalačnímu schématu příslušného monitoru.
5. Odborná instalace: Montáž a připojování provádějte při odpojeném napájení.
Identifikace produktu:
Výrobce: Golmar
Model: RCTK-PLUS
Kód výrobce: 11742080
Typ: Nástěnná připojovací základna
Určení: Tekna Plus a kompatibilní recepční jednotky
Originální připojovací základna pro Tekna Plus Golmar RCTK-PLUS (11742080) je nástěnná připojovací základna pro kompatibilní monitory Tekna Plus a vybrané recepční jednotky Golmar. Zajišťuje mechanické uchycení zařízení a připojení kabeláže. Vhodná pro novou instalaci nebo výměnu původní základny.
