Mechanický základ pro dvoumodulové vstupní tablo NEXA Aluminium

Golmar N6002/AL je montážní sada určená pro sestavení vstupního tabla NEXA Aluminium se 2 moduly umístěnými vertikálně nad sebou.

Vytváří pevnou mechanickou konstrukci, do které se osazují čelní moduly a příslušná elektronika. Typicky se používá například pro kombinaci hlavního audio/video modulu s tlačítkovým, informačním nebo přístupovým modulem.

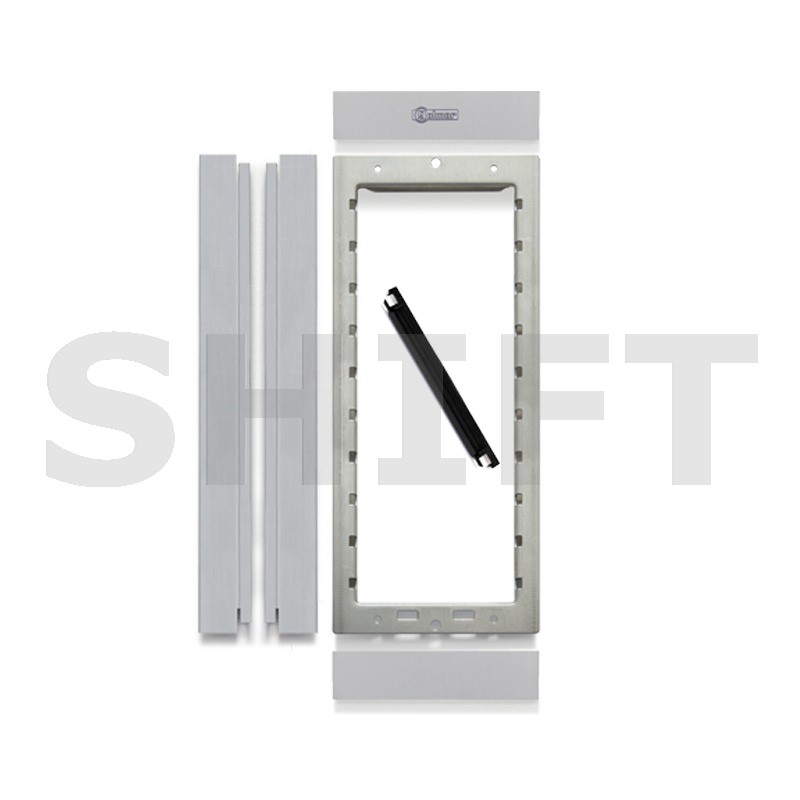

Sada obsahuje potřebné boční profily, rám, distanční prvky a zakončovací díly pro sestavení dvoumodulového panelu.

Spojí dva čelní moduly do jednoho kompletního vstupního panelu

N6002/AL vytváří mechanickou kostru vstupního tabla se dvěma moduly nad sebou.

Do konstrukce se osadí zvolené čelní moduly NEXA Aluminium a za ně příslušná elektronika podle konkrétního systému.

Sada sama neobsahuje žádnou komunikační elektroniku ani instalační krabici.

Mechanické díly pro dvoumodulové tablo

Oficiální dokumentace Golmar uvádí pro N6002/AL:

• boční profily,
• rám,
• distanční prvky mezi moduly,
• horní a spodní zakončení.

Čelní moduly, elektronika a instalační krabice se objednávají samostatně.

Hlavní modul + druhý funkční modul

Dvoumodulové tablo lze podle projektu sestavit například jako:

• audio/video modul + tlačítkový modul,
• audio/video modul + přístupová klávesnice,
• audio/video modul + NFC/RFID čtečka,
• audio/video modul + informační modul,
• dva tlačítkové nebo jiné kompatibilní moduly.

Konkrétní skladba závisí na technologii systému a požadavcích daného objektu.

N6002/AL je stále běžnou součástí současných panelů G2+

Golmar používá tuto montážní sadu například v aktuálních sadách pro více bytů.

Příkladem je videosada pro 8 bytů, která obsahuje:

• N1000/AL,
• N3280/AL,
• EL632/G2+,
• EL610D,
• N6002/AL,
• NCEV-90C.

Stejnou mechanickou sadu výrobce používá například také u audio sad pro 6 nebo 12 bytů.

N6002/AL tedy není pouze servisní díl starších systémů – je součástí i současných modulárních sestav Golmar G2+.

Kombinujte s instalační krabicí NCEV-90C

Pro běžné zápustné dvoumodulové sestavy Golmar kombinuje N6002/AL s:

Oba díly mají odlišnou funkci:

• N6002/AL – vytváří mechanickou konstrukci čelního panelu,
• NCEV-90C – tvoří instalační prostor ve stěně.

Pro kompletní zápustnou instalaci jsou obvykle potřeba oba typy komponentů.

Vyberte montážní sadu podle výšky panelu

• N6001/AL – pro 1 vertikální modul,
• N6002/AL – pro 2 vertikální moduly,
• N6003/AL – pro 3 vertikální moduly.

Pokud tedy vstupní panel obsahuje dva moduly nad sebou, správnou montážní sadou je N6002/AL.

N6012/AL slouží k připojení dalšího dvoumodulového sloupce

Pokud má být vstupní panel širší a obsahovat více sloupců vedle sebe, Golmar nabízí samostatnou spojovací montážní sadu:

N6002/AL tvoří základní sloupec panelu, zatímco N6012/AL slouží k mechanickému připojení dalšího sloupce stejné výšky.

Důležité před objednáním

N6002/AL není kompletní vstupní panel ani instalační krabice.

Jde o mechanickou montážní sadu pro panel se 2 moduly nad sebou.

Čelní moduly, elektronika a instalační krabice se objednávají samostatně.

Pro zápustnou dvoumodulovou instalaci se běžně používá instalační krabice NCEV-90C.

Pro jeden modul je určena sada N6001/AL, pro tři moduly N6003/AL.

Pokud plánujete více sloupců vedle sebe, je nutné doplnit odpovídající spojovací montážní sadu.

Golmar N6002/AL vytváří mechanický základ pro vstupní panel NEXA Aluminium se 2 moduly nad sebou. Obsahuje potřebné konstrukční profily, rám, distanční a zakončovací prvky a umožňuje vytvořit kompaktní dvoumodulovou sestavu přesně podle zvolených čelních modulů a elektroniky.
