Více prostoru pro zvonky a další funkce vstupního tabla

Golmar N6014/AL je originální spojovací montážní sada pro horizontální rozšíření vstupního tabla NEXA Aluminium o další sloupec se čtyřmi moduly nad sebou.

Je vhodná pro větší bytové domy, administrativní budovy, kancelářské komplexy a komerční objekty, kde je potřeba umístit více zvonkových tlačítek nebo dalších funkčních modulů do jednoho vstupního panelu.

Ve spojení se základní montážní sadou N6004/AL umožňuje vytvořit sestavu 2 sloupce × 4 moduly, tedy celkem osm modulových pozic. Výsledné tablo je širší, přehlednější a nabízí větší prostor pro požadované funkce.

Propojení dalšího čtyřmodulového sloupce se vstupním tablem

Vstupní tabla NEXA Aluminium se sestavují z jednotlivých modulů podle požadovaných funkcí a počtu uživatelů.

Pokud jeden sloupec se čtyřmi moduly nestačí, lze vstupní panel rozšířit do šířky.

N6014/AL obsahuje mechanické spojovací prvky pro přidání dalšího sloupce se čtyřmi moduly nad sebou.

Jde o montážní příslušenství bez elektronických funkcí. Sada sama neobsahuje zvonková tlačítka, kameru ani komunikační elektroniku.

Jak vytvořit vstupní tablo se 2 sloupci a 8 moduly?

Pro sestavu se dvěma sloupci po čtyřech modulech použijete základní montážní sadu N6004/AL a spojovací sadu N6014/AL.

Pro tuto mechanickou konfiguraci potřebujete:

• 1× N6004/AL – základní montážní sada pro první sloupec.
• 1× N6014/AL – spojovací sada pro druhý sloupec.
• 8 kompatibilních čelních modulů – podle požadovaných funkcí.
• Odpovídající instalační krabici nebo krabice – podle konkrétní sestavy.

Výsledkem je osm modulových pozic uspořádaných do dvou sloupců. Schéma je ilustrativní a nezobrazuje skutečný tvar montážních prvků.

N6004/AL nebo N6014/AL? Každá sada má jiný účel

Obě sady jsou určeny pro čtyři moduly nad sebou, ale nejsou zaměnitelné.

Pokud sestavujete pouze jeden sloupec se čtyřmi moduly, potřebujete N6004/AL. N6014/AL je určena pro rozšíření panelu do šířky.

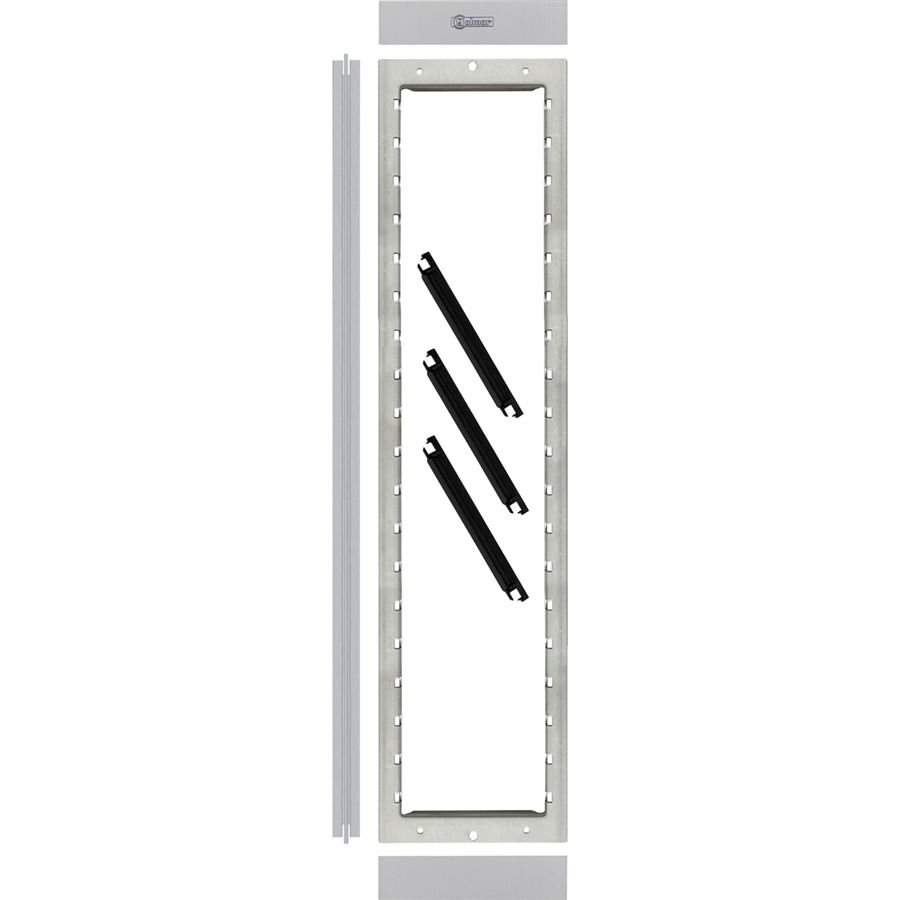

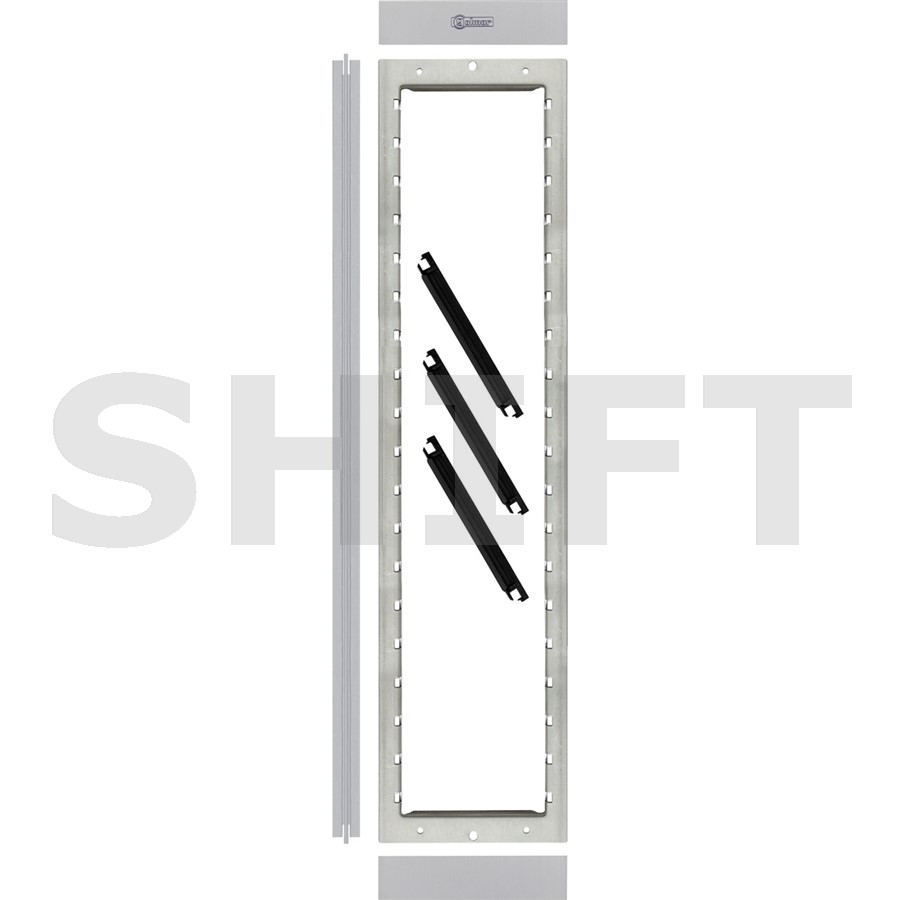

Mechanické prvky pro spojení modulových sloupců

Podle specifikace výrobce obsahuje N6014/AL:

• Boční profily – pro mechanické sestavení přídavného sloupce.
• Montážní rám – pro uchycení modulů v přídavném sloupci.
• Zakončovací prvky – pro dokončení mechanické sestavy.

Jde o originální příslušenství systému NEXA Aluminium, které pomáhá vytvořit jednotně působící vstupní panel.

Čelní funkční moduly, elektronika a instalační krabice nejsou součástí sady.

Pro větší vstupní tabla bytových a komerčních objektů

Bytové domy s více byty

Rozšíření poskytne další prostor pro tlačítkové moduly, aby měli jednotliví obyvatelé přehledně uspořádaná volací místa.

Administrativní budovy

Vhodné pro vstupní panely s více kancelářemi, firmami nebo odděleními.

Objekty s více provozovnami

Další modulové pozice lze využít pro volací tlačítka jednotlivých obchodů, ordinací nebo dalších nájemců.

Vstupy s více funkcemi

Širší panel poskytne prostor pro kombinaci kompatibilních tlačítkových, audio/video a přístupových modulů.

Rozšíření existujícího tabla

U kompatibilní sestavy NEXA Aluminium lze podle montážních podmínek doplnit další čtyřmodulový sloupec.

N6011/AL, N6012/AL, N6013/AL nebo N6014/AL?

Spojovací sady NEXA Aluminium se vybírají podle počtu modulů nad sebou v přídavném sloupci.

N6014/AL je správnou volbou pro přídavný sloupec se čtyřmi moduly nad sebou.

Nezapomeňte na správnou instalační krabici

Při zapuštěné montáži je nutné použít instalační krabici odpovídající počtu a uspořádání modulů.

Pro jeden sloupec se čtyřmi moduly je v systému NEXA Aluminium určena například kovová instalační krabice CE-4M.

• Šířka: 100 mm
• Výška: 445 mm
• Hloubka: 56 mm

Pro sestavu se dvěma sloupci po čtyřech modulech výrobce uvádí také kovovou instalační krabici CE-8M o rozměrech 200 × 445 × 56 mm.

Krabice CE-4M a CE-8M nejsou podle katalogu výrobce kompatibilní s propojovacími kabelovými tunely UC. Při návrhu instalace proto doporučujeme zvolit odpovídající krabici pro celou sestavu.

Instalační krabice není součástí spojovací sady N6014/AL.

Určeno pro modulární systém NEXA Aluminium

N6014/AL je součástí mechanického montážního systému Golmar NEXA Aluminium.

Do výsledného vstupního tabla lze podle konkrétního projektu začlenit například:

• hlavní audio nebo video modul,
• tlačítkové moduly pro jednotlivé byty a kanceláře,
• informační moduly,
• kompatibilní přístupové moduly,
• záslepné moduly pro nevyužité pozice.

Pro správnou funkci je nutné zvolit odpovídající elektroniku podle použité technologie Golmar.

N6014/AL není určena pro nerezovou řadu NEXA Inox. Ta používá odlišné mechanické montážní prvky.

Čtyři moduly neznamenají pouze čtyři zvonky

Označení „pro 4 moduly“ udává počet mechanických pozic v přídavném sloupci.

Neurčuje počet zvonkových tlačítek ani maximální počet bytů.

Jeden tlačítkový modul NEXA Aluminium může obsahovat více volacích tlačítek. Výsledný počet uživatelů proto závisí na kombinaci modulů a použité elektronice.

N6014/AL rozšiřuje prostor pro moduly, nikoliv sama o sobě kapacitu komunikačního systému.

Důležité před objednáním

Golmar N6014/AL je spojovací montážní sada pro horizontální rozšíření vstupního tabla, nikoliv základní sada pro samostatný čtyřmodulový panel.

Pro první sloupec se čtyřmi moduly nad sebou je určena základní sada N6004/AL.

N6014/AL slouží k přidání dalšího čtyřmodulového sloupce vedle základního tabla.

Sada neobsahuje čelní funkční moduly, zvonková tlačítka, kameru ani komunikační elektroniku.

Pro zapuštěnou montáž je nutné samostatně zvolit odpovídající instalační krabici.

Výrobek je určen pro NEXA Aluminium, nikoliv pro NEXA Inox.

Golmar N6014/AL je originální spojovací montážní sada pro horizontální rozšíření vstupního tabla NEXA Aluminium o další sloupec se čtyřmi moduly nad sebou. V kombinaci se základní sadou N6004/AL umožňuje vytvořit přehlednou sestavu 2 × 4 moduly, vhodnou pro větší bytové domy, kanceláře a komerční objekty. Jde o mechanické příslušenství, které se doplňuje o kompatibilní čelní moduly, elektroniku a odpovídající instalační krabici Golmar.
