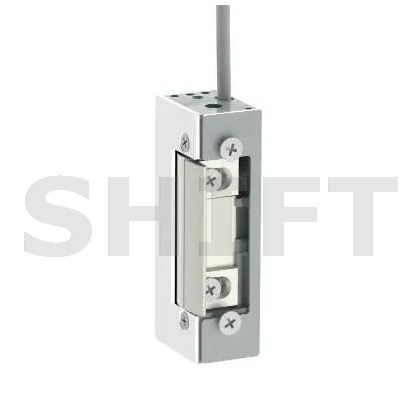

DORCAS 50 • ZESÍLENÝ ELEKTRICKÝ OTVÍRAČ 6–12 V AC/DC
Robustní elektrický otvírač s ocelovou Flex západkou
DORCAS DS50N je zesílený elektrický dveřní otvírač pro napájení 6–12 V AC/DC. Robustní konstrukce řady 50 s ocelovou nastavitelnou západkou je určena pro těžší dveře, frekventované vstupy a instalace s vyššími nároky na mechanickou odolnost. Bez elektrické aktivace zůstávají dveře uzamčené.
⚡ 6–12 V AC/DC🔒 Fail-secure🔧 Flex +4/−0 mm🛡 4 950 N / 500 kg
🛡
Mechanická odolnost 4 950 N
Konkrétní technický list DORCAS 50 NF uvádí odolnost proti mechanickému vytržení 4 950 N / 500 kg. Tento údaj se vztahuje přímo k provedení DS50N a má přednost před obecnými údaji celé řady 50.
🔧
Flex západka +4/−0 mm
Ocelovou západku lze mechanicky nastavit v rozsahu +4/−0 mm. Větší rozsah seřízení usnadňuje přesnou montáž vůči střelce dveřního zámku a pomáhá kompenzovat drobné tolerance dveří a zárubně.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS50N pracuje ve standardním režimu fail-secure. Bez elektrické aktivace drží dveře uzamčené. Po přivedení odpovídajícího napětí se mechanismus uvolní a dveře je možné otevřít.
ZESÍLENÁ ŘADA DORCAS 50
Pro těžší dveře a frekventované vstupy
Robustní konstrukce řady 50 je vhodná například pro bytové domy, kancelářské objekty, provozovny, školy, veřejné budovy nebo jiné frekventované vstupy, kde je elektrický otvírač vystaven vyššímu mechanickému zatížení.
Napájení 6–12 V AC/DC
Tato varianta je určena pro napájení v rozsahu 6–12 V AC/DC. Lze ji tedy použít se střídavým i stejnosměrným napětím.
Podle konkrétního technického listu DORCAS má cívka odpor 8 Ω. Při 12 V DC je odběr přibližně 1 500 mA, při 6 V DC přibližně 750 mA. Při střídavém napájení činí odběr přibližně 565 mA při 6 V AC a 1 150 mA při 12 V AC.
Určeno pro krátkodobou elektrickou aktivaci
Varianta 6–12 V AC/DC má zatížitelnost 10 % ED. Elektrická cívka proto není určena pro nepřetržité napájení – při běžném použití se aktivuje pouze po dobu potřebnou k otevření dveří.
Ocelová západka a robustní 21mm tělo
Mechanismus má rozměry 75 × 21 × 29 mm. Ocelová západka má hloubku zasunutí 6 mm a nabízí nastavení +4/−0 mm.
Konstrukce je reverzibilní, takže je vhodná pro pravé i levé dveře.
Bez mechanického odblokování
Základní provedení 50 NF nemá mechanické odblokování, impulzní/paměťovou funkci ani monitorovací mikrospínač. Dveře se uvolňují standardním elektrickým povelem.
200 000 testovaných cyklů
Elektrický otvírač je výrobcem testován na 200 000 pracovních cyklů. Pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Hlavní rozměry mechanismu DORCAS 50 NF podle konkrétního technického listu výrobce.
Čelní pohled75 × 21 mm
Boční pohled75 × 29 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle konkrétního technického listu DORCAS 50 NF.
Technické parametry
- typ: zesílený elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 50
- označení Shift: DS50N
- provedení výrobce: 50 NF
- funkce: standardní / fail-secure
- stav bez napětí: uzamčeno
- napájení: 6–12 V AC/DC
- odpor cívky: 8 Ω
- zatížitelnost cívky: 10 % ED
- odběr při 6 V AC: 565 mA
- odběr při 12 V AC: 1 150 mA
- odběr při 6 V DC: 750 mA
- odběr při 12 V DC: 1 500 mA
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- monitorovací mikrospínač: ne
- Flex západka: ano
- nastavení západky: +4/−0 mm
- hloubka západky: 6 mm
- západka: ocelová
- provedení: reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 75 × 21 × 29 mm
- testovaná životnost: 200 000 cyklů
- mechanická odolnost: 4 950 N / 500 kg
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Při 12 V DC počítejte s odběrem až 1,5 A
DS50N ve variantě 6–12 V AC/DC může při napájení 12 V DC odebírat přibližně 1 500 mA. Při připojení k domovnímu telefonu, řídicí jednotce nebo samostatnému zdroji vždy ověřte, že výstup dokáže tento proud bezpečně dodat. Cívka je určena pro krátkodobou aktivaci, nikoli pro trvalé napájení.
Identifikace produktu:
DORCAS řada 50
Označení Shift: DS50N
Provedení: 50 NF
Napájení: 6–12 V AC/DC
Funkce: standardní / fail-secure
Flex západka: +4/−0 mm
Mechanická odolnost: 4 950 N / 500 kg
Zesílený elektrický otvírač pro náročnější dveřní instalaceDORCAS DS50N kombinuje napájení 6–12 V AC/DC, robustní konstrukci řady 50, ocelovou Flex západku a mechanickou odolnost 4 950 N / 500 kg. Je vhodný pro těžší dveře, frekventované vstupy a další instalace s vyššími nároky na mechanickou pevnost.
