DORCAS 50 • REVERZNÍ OTVÍRAČ 12 V DC SE SIGNALIZACÍ
Zesílený fail-safe otvírač s monitorováním stavu

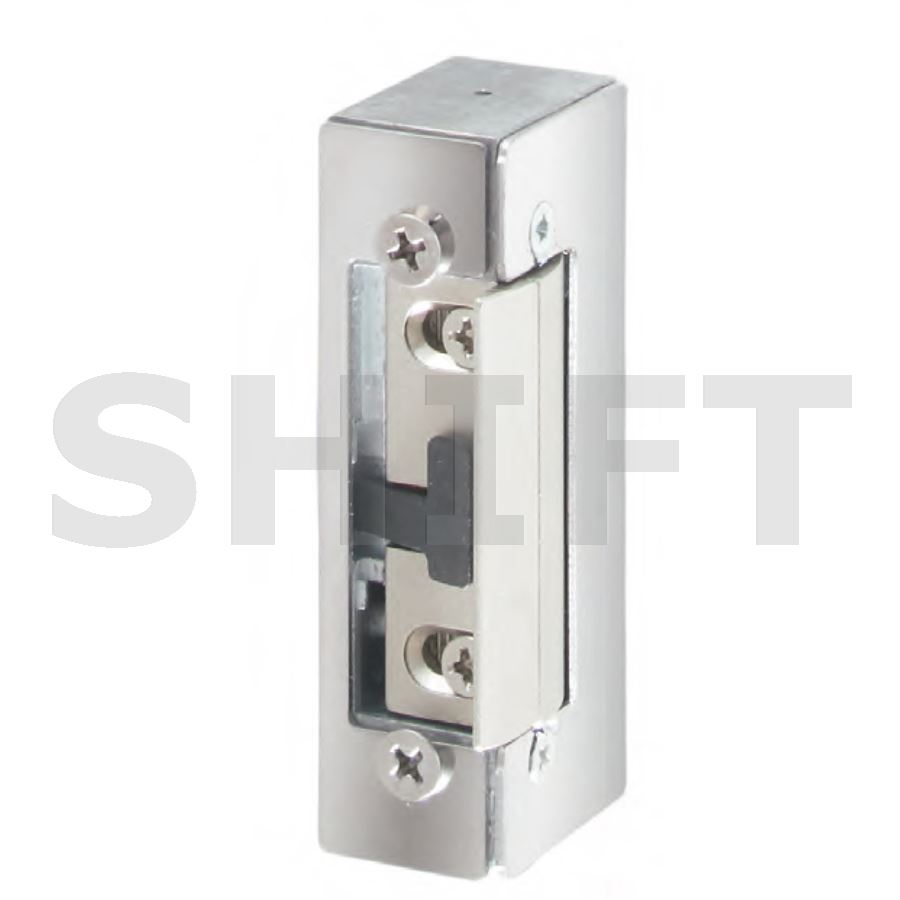

DORCAS DS50N305-512 je zesílený reverzní elektrický dveřní otvírač pro napájení 12 V DC, vybavený monitorovacím mikrospínačem 305. Pracuje na principu fail-safe – při napájení drží dveře uzamčené, po přerušení napájení se odblokuje. Robustní konstrukce řady 50 s ocelovou západkou je vhodná pro těžší dveře, frekventované vstupy a profesionální přístupové systémy.
⚡ 12 V DC🔓 Reverzní / Fail-safe📡 Signalizace 305🛡 4 950 N / 500 kg
🔓
Reverzní / fail-safe funkce
Při napájení 12 V DC drží otvírač dveře uzamčené. Po vypnutí nebo výpadku napájení se mechanismus odblokuje a dveře lze otevřít.
📡
Monitorovací mikrospínač 305
Vestavěný mikrospínač 305 umožňuje předat informaci o stavu mechanismu do systému kontroly přístupu, zabezpečovacího systému nebo jiné nadřazené technologie.
REVERZNÍ / FAIL-SAFE FUNKCE
Při výpadku napájení se dveře odblokují
DS50N305-512 pracuje opačně než standardní elektrický otvírač. Pro zachování uzamčeného stavu musí být napájen 12 V DC. Po přerušení napájení se mechanismus automaticky uvolní a dveře lze otevřít.
FUNKCE 305 • MONITORING
Signalizace stavu pro nadřazený systém
Označení 305 znamená provedení s monitorovacím mikrospínačem. Jeho kontakt lze využít pro sledování stavu v systému kontroly přístupu, zabezpečení nebo jiné řídicí technologii.
Reverzní cívka 512 / 12 V DC
Cívka 512 je určena pro reverzní provoz při napájení 12 V DC. Výrobce uvádí odpor 58 Ω, odběr 200 mA a zatížitelnost 100 % ED.
To je důležité právě u fail-safe provedení, protože otvírač musí být pro zachování uzamčeného stavu napájen trvale.
Pro náročnější přístupové systémy
DS50N305-512 je vhodný zejména pro frekventované vstupy, těžší dveře a profesionální systémy kontroly přístupu, kde je požadována kombinace vyšší mechanické odolnosti, reverzního principu a možnosti monitorovat stav mechanismu.
Použití na únikových, požárních nebo jinak bezpečnostně regulovaných dveřích je vždy nutné posoudit podle požadavků celé dveřní sestavy a příslušných předpisů.
Zesílená konstrukce řady 50
DORCAS řadu 50 navrhl pro dveřní instalace s vyššími nároky na mechanickou odolnost. Mechanismus používá ocelovou západku a robustní tělo široké 21 mm.
Konstrukce je symetrická a reverzibilní, takže otvírač lze použít pro pravé i levé dveře.
Nastavitelná Flex západka
Provedení 50 NF 305 používá Flex západku s možností nastavení v rozsahu +4/−0 mm. Nastavení usnadňuje přesné seřízení otvírače vůči střelce dveřního zámku a pomáhá kompenzovat montážní tolerance.
Mechanická odolnost 4 950 N / 500 kg
Konkrétní technický list DORCAS 50 NF 305 uvádí odolnost proti mechanickému vytržení 4 950 N / 500 kg. Tento údaj se vztahuje přímo k provedení s mikrospínačem 305 a má proto přednost před obecnými údaji uváděnými pro celou řadu 50.
Mechanismus je elektricky testován na 200 000 pracovních cyklů a je určen pro pracovní teploty −25 až +50 °C.
Rozměrové schéma
Hlavní rozměry konkrétního provedení DORCAS 50 NF 305 podle technického listu výrobce.
Čelní pohled75 × 21 mm
Boční pohled75 × 29 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu DORCAS 50 NF 305.
Technické parametry
- typ: zesílený reverzní elektrický otvírač se signalizací
- výrobce: DORCAS
- řada: 50
- označení Shift: DS50N305-512
- provedení výrobce: 50 NF 305 / cívka 512
- funkce: reverzní / fail-safe
- stav bez napětí: odblokováno
- stav při napájení: uzamčeno
- signalizace / monitoring: ano – mikrospínač 305
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 12 V DC
- cívka: 512
- odběr: 200 mA
- odpor cívky: 58 Ω
- zatížitelnost cívky: 100 % ED při 12 V DC
- Flex západka: ano
- nastavení západky: +4/−0 mm
- hloubka západky: 6 mm
- západka: ocelová
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu s kabelovým vývodem: 75 × 21 × 29 mm
- varianta s terminálovým blokem: výška 88,7 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 4 950 N / 500 kg
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Reverzní funkce – pro uzamčení vyžaduje trvalé napájení
DS50N305-512 je fail-safe otvírač. Pro zachování uzamčeného stavu musí být trvale napájen 12 V DC. Při přerušení napájení se mechanismus odblokuje. Při dimenzování zdroje počítejte s odběrem přibližně 200 mA na jeden otvírač.
Identifikace produktu:
DORCAS řada 50
Označení Shift: DS50N305-512
Provedení: 50 NF 305
Cívka: 512
Napájení: 12 V DC
Odběr: 200 mA
Signalizace: ano – mikrospínač 305
Mechanická odolnost: 4 950 N / 500 kg
Funkce: reverzní / fail-safe
Bez napětí: odblokováno
Zesílený reverzní 12V otvírač se signalizací stavuDORCAS DS50N305-512 kombinuje reverzní fail-safe funkci, napájení 12 V DC, mechanickou odolnost 4 950 N / 500 kg, ocelovou nastavitelnou západku a monitorovací mikrospínač 305. Je vhodný pro náročnější přístupové systémy, kde je požadováno odblokování při ztrátě napájení, robustní konstrukce a možnost sledovat stav mechanismu.
