LASKOMEX • DALLAS TOUCH MEMORY • PŘÍSTUPOVÉ SYSTÉMY

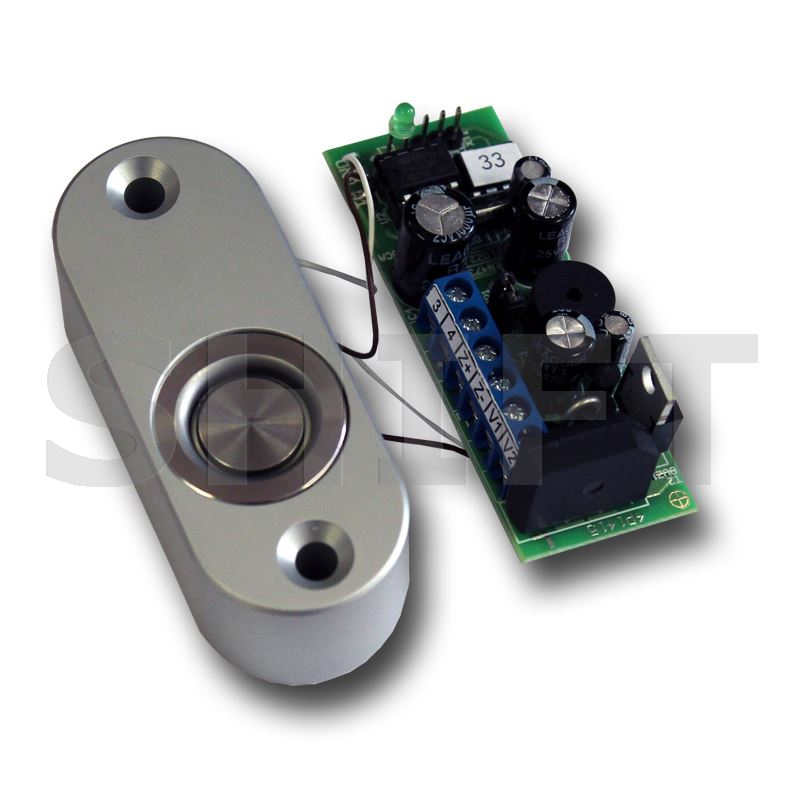

PD201 – kompletní čtečka kontaktních čipů Dallas
Otevírejte vstupní dveře jednoduše přiložením elektronického klíče Dallas. Laskomex PD201 je přístupový systém s kontaktní čtečkou Touch Memory, který umožňuje ovládat elektrický zámek bez použití běžného mechanického klíče.
Systém dokáže spravovat až 508 uživatelských čipů Dallas a jeden Master čip pro administraci přístupů. Nabízí možnost přidávání a odebírání uživatelů, nastavení doby otevření dveří a dočasného zablokování přístupu pomocí administrátorského čipu. Je praktickým řešením zejména pro společné vstupy bytových domů, kanceláří a dalších objektů.
Dallas Touch Memory 508 uživatelů 1 Master čip 12 V AC Otevření 1–10 s Externí tlačítko
Hlavní výhody systému PD201
Jednoduché otevírání dveří
Uživatel přiloží kontaktní čip Dallas ke čtečce. Pokud má oprávnění, systém aktivuje elektrický zámek.
Až 508 uživatelských čipů
Kapacita je vhodná i pro společné vstupy s větším počtem obyvatel nebo zaměstnanců.
Správa pomocí Master čipu
Oprávněná osoba může přidávat nové čipy, odebírat ztracené identifikátory a nastavovat systém.
Nastavitelná doba otevření
Dobu aktivace elektrického zámku lze nastavit v rozsahu 1 až 10 sekund. Výchozí hodnota je 5 sekund.
Administrátorské blokování
Pomocí zvlášť naprogramovaného administrátorského čipu lze dočasně zablokovat otevírání uživatelskými čipy.
Možnost odchodového tlačítka
Systém umožňuje připojit externí tlačítko pro pohodlné otevření dveří z vnitřní strany.
Kde systém Dallas PD201 využijete?
Bytové domy
Společné vstupní dveře s přidělenými elektronickými klíči pro jednotlivé obyvatele.
Kanceláře
Řízení přístupu zaměstnanců do vybraných prostor.
Provozovny
Přístup oprávněných osob do skladů, zázemí a neveřejných částí objektu.
Modernizace vstupů
Vhodné řešení tam, kde se již používají kontaktní identifikátory systému Dallas.
Jak funguje čtečka Dallas PD201?
1. Přiložení kontaktního čipu
Uživatel přiloží čip Dallas ke kontaktní čtečce a mírným tlakem jej posune ke kraji čtecího místa, aby byl zajištěn správný elektrický kontakt.
2. Kontrola oprávnění
Řídicí elektronika načte sériové číslo čipu a porovná jej s identifikátory uloženými v paměti.
3. Otevření dveří
Pokud je čip oprávněný, systém aktivuje elektrický zámek na nastavenou dobu. Úspěšné otevření potvrzuje čtyřmi krátkými zvukovými signály. Při neplatném čipu zámek neotevře.
Technické parametry
| Parametr | Hodnota |
| Výrobce / značka | Laskomex |
| Model | PD201 |
| Kód produktu | 43009948 |
| Typ zařízení | Kontaktní čtečka s řídicí elektronikou |
| Identifikační technologie | Dallas Touch Memory |
| Kapacita uživatelských čipů | 508 |
| Master čip | 1 naprogramovatelný |
| Napájení řídicí elektroniky | 12 V AC |
| Klidový odběr včetně podsvětlení | 10–15 mA |
| Výchozí doba otevření | 5 sekund |
| Nastavitelná doba otevření | 1–10 sekund |
| Ovládání elektrického zámku | Ano, prostřednictvím řídicí elektroniky |
| Maximální odběr připojeného zámku | 500 mA při přímém připojení |
| Externí odchodové tlačítko | Ano |
| Přidávání a mazání čipů | Pomocí Master čipu |
| Mazání ztraceného čipu | Ano, podle jeho pozice v evidenci |
| Administrátorské blokování | Ano, pomocí naprogramovaného čipu |
| Signalizace | Akustická a LED na řídicí desce |
| Maximální vzdálenost čtečky od řídicí jednotky | 2 m při oddělené instalaci |
Správa uživatelů bez počítače
PD201 umožňuje spravovat uživatelské čipy přímo pomocí Master čipu. Administrátor tak může přidávat nové uživatele nebo odebrat oprávnění například při ztrátě elektronického klíče.
Přidání nového čipu
- Přiložte Master čip přibližně na 5 sekund.
- Vyčkejte na dlouhý zvukový signál.
- Přiložte nový uživatelský čip.
- Uložení potvrdí dva krátké signály.
- Režim ukončete Master čipem.
Odebrání oprávnění
Uložený čip lze odstranit dvěma způsoby:
- Pomocí fyzicky dostupného čipu.
- Podle evidované pozice v paměti, pokud je čip ztracen.
Podrobný postup včetně potvrzení Master čipem je uveden v instalačním návodu.
Administrátorské blokování přístupu
Kromě Master čipu pro správu systému podporuje PD201 také čip s administrátorským oprávněním.
Přiložením administrátorského čipu lze dočasně zablokovat otevírání elektrického zámku běžnými uživatelskými čipy. Opětovným přiložením administrátorského čipu se přístup obnoví.
Tato funkce může být užitečná například při dočasném uzavření provozovny nebo omezení vstupu. Naprogramování administrátorského oprávnění se provádí podle instalačního návodu.
Elektrické připojení
Řídicí deska PD201 obsahuje svorky pro napájení, připojení kontaktní čtečky Dallas, elektrického zámku a externího tlačítka pro otevření dveří.
| Svorka | Funkce |
| V1, V2 | Napájení 12 V AC |
| Z+, Z− | Napájení elektrického zámku |
| 4, Z+ | Připojení externího tlačítka otevření dveří |
| TM | Kladný kontakt čtečky Touch Memory |
| GND | Záporný kontakt čtečky Touch Memory |
| X1 | Testovací svorka |
Montáž a instalace
Napájení a připojení zámku
Řídicí elektronika se napájí napětím 12 V AC na svorkách V1 a V2. Elektrický zámek se připojuje na určené výstupní svorky podle schématu v návodu.
Oddělená instalace čtečky
Pokud je kontaktní čtečka instalována odděleně od řídicí jednotky, délka propojovacího vedení nesmí podle návodu přesáhnout 2 metry. Delší vedení může způsobovat nespolehlivé načítání čipů.
Nastavení provozu
Základní konfigurace řídicí desky je nastavena výrobcem. Změny konfigurace pájených propojek mají provádět pouze osoby s odpovídajícím vybavením a zkušenostmi v oblasti elektroniky.
Důležité informace před objednáním a instalací
- PD201 používá kontaktní čipy Dallas Touch Memory. Nejde o bezkontaktní RFID čtečku 125 kHz ani MIFARE.
- Napájení řídicí elektroniky je 12 V AC, nikoli 12 V DC.
- Připojený elektrický zámek smí mít při přímém ovládání odběr maximálně 500 mA. Pro vyšší odběr použijte vhodné externí relé.
- Při oddělené instalaci kontaktní čtečky a řídicí jednotky dodržte maximální délku kabelu 2 m.
- Doporučujeme vést evidenci uložených čipů a jejich pořadí v paměti. Usnadní to odebrání oprávnění při ztrátě čipu.
- Přiložený návod neuvádí rozměry, stupeň krytí IP ani přesný kusovník kompletního balení. Tyto údaje proto nejsou deklarovány.
Co můžete potřebovat k instalaci?
- Kompatibilní kontaktní čipy Dallas Touch Memory.
- Napájecí transformátor 12 V AC.
- Elektrický otvírač s odpovídajícím napájením a odběrem.
- Externí odchodové tlačítko.
- V případě potřeby vhodné oddělovací relé.
- Instalační kabeláž a montážní příslušenství.
Dokumentace a návody
Český návod PD201 obsahuje schéma zapojení, popis svorek, postup nastavení Master čipu, programování času otevření, přidávání a mazání uživatelů i nastavení administrátorského blokování.
Produkt PD201 na SHIFT.cz
Laskomex PD201 – osvědčený přístup pomocí čipů Dallas
Kompletní čtečka kontaktních čipů Dallas s kapacitou až 508 uživatelů, správou pomocí Master čipu a nastavitelnou dobou otevření dveří. Díky možnosti připojení elektrického zámku a externího odchodového tlačítka představuje praktické řešení elektronického přístupu do bytových domů, kanceláří a provozoven.
