Mechanický základ pro vstupní tablo se třemi moduly nad sebou

Golmar N6003/AL je montážní sada určená pro sestavení vstupního tabla NEXA Aluminium se 3 moduly umístěnými vertikálně nad sebou.

Vytváří pevnou mechanickou konstrukci, do které se osazují jednotlivé čelní moduly a odpovídající elektronika. Je vhodná pro větší vstupní panely, kde je potřeba kombinovat například audio/video modul, tlačítkové moduly, informační plochu nebo přístupový systém.

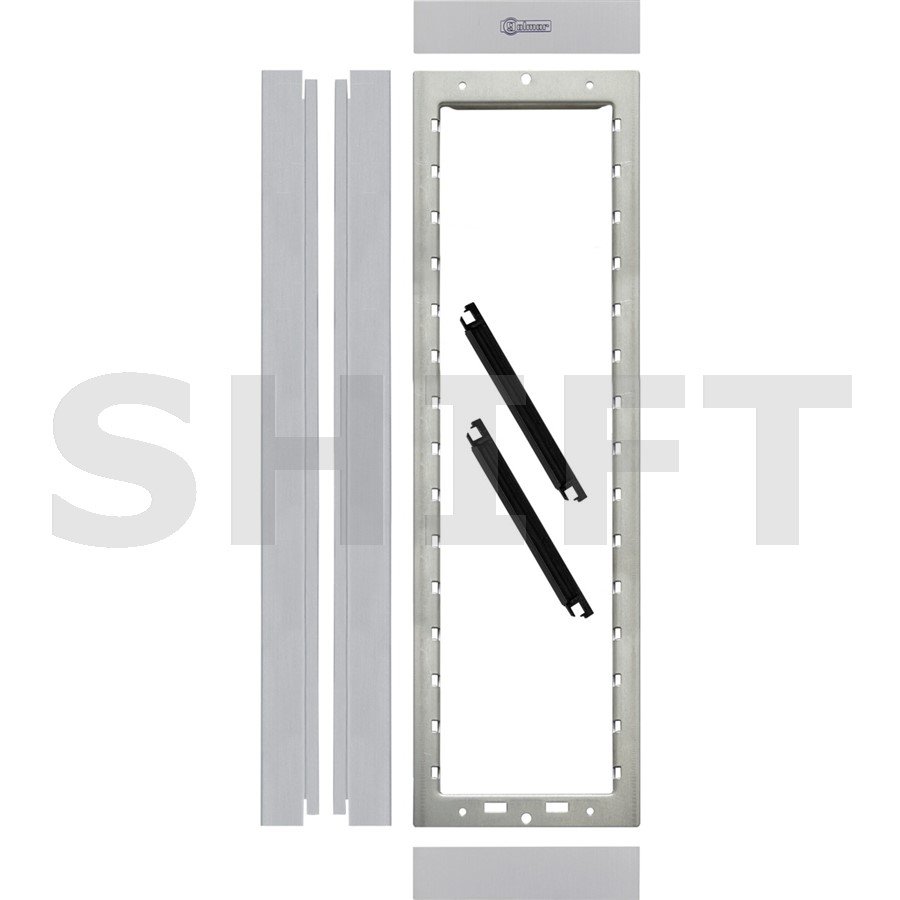

Sada obsahuje potřebné boční profily, držák/rám a horní a spodní zakončovací díly.

Spojí tři čelní moduly do jednoho kompletního vstupního panelu

N6003/AL vytváří mechanickou kostru vstupního tabla se třemi moduly nad sebou.

Do konstrukce se osadí zvolené čelní moduly NEXA Aluminium a za ně elektronika odpovídající konkrétní technologii.

Sada sama neobsahuje elektroniku, čelní moduly ani instalační krabici.

Mechanické díly pro třímodulové vstupní tablo

Výrobce Golmar uvádí následující hlavní části:

• boční profily,
• držák / rám,
• horní a spodní zakončovací díly.

Čelní moduly, elektronika a instalační nebo povrchový box se vybírají samostatně.

Pro rozsáhlejší vstupní panely s více funkcemi

Tři modulové pozice lze podle projektu využít například jako kombinaci:

• audio/video modul + 2 tlačítkové moduly,
• audio/video modul + tlačítkový modul + přístupová čtečka,
• audio/video modul + informační modul + tlačítkový modul,
• 3 tlačítkové nebo jiné kompatibilní moduly.

Konkrétní skladba závisí na počtu účastníků a požadovaných funkcích systému.

N6003/AL není jen servisní díl starších instalací

Golmar používá N6003/AL také v současných kompletních audio a video sadách systému G2+.

Například u víceuživatelských panelů kombinuje:

• hlavní audio/video modul,
• jeden nebo dva tlačítkové moduly,
• odpovídající tlačítkovou elektroniku,
• N6003/AL,
• zápustnou instalační krabici.

To potvrzuje, že jde o stále aktuální mechanický prvek modulární řady NEXA Aluminium.

Typicky se kombinuje s instalační krabicí CEV-90

U třímodulových zápustných panelů Golmar běžně používá instalační box:

Funkce obou dílů je rozdílná:

• N6003/AL – mechanická konstrukce čelního panelu,
• CEV-90 – instalační prostor ve stěně.

Pro kompletní zápustnou montáž je proto potřeba odpovídající konstrukce i instalační box.

Kompatibilní s povrchovými boxy NEXA Aluminium

N6003/AL se používá také s povrchovými boxy určenými pro tři moduly.

Výrobce například uvádí:

• N831/AL – povrchový box pro 3 moduly,
• N873/AL – povrchový box se stříškou pro 3 moduly.

U obou těchto boxů je N6003/AL přímo vyžadovanou montážní sadou.

To umožňuje použít stejný modulární panel jak při zápustné, tak při povrchové instalaci.

Vyberte montážní sadu podle výšky tabla

• N6001/AL – pro 1 modul,
• N6002/AL – pro 2 moduly nad sebou,
• N6003/AL – pro 3 moduly nad sebou.

Pokud tedy jeden sloupec vstupního panelu obsahuje tři moduly, správnou variantou je N6003/AL.

Potřebujete další sloupec vedle prvního?

N6003/AL tvoří základní samostatný sloupec se třemi moduly.

Pro horizontální připojení dalšího sloupce stejné výšky se používá samostatná spojovací sada:

Proto nelze jednoduše spojit dvě sady N6003/AL vedle sebe bez odpovídající spojovací mechaniky.

Šest modulových pozic ve dvou sloupcích

Pokud potřebujete panel o rozměru 3 moduly na výšku × 2 sloupce, konstrukce se skládá z:

• N6003/AL – základní třímodulový sloupec,
• N6013/AL – rozšiřující sada pro další sloupec,
• odpovídající instalační nebo povrchové mechaniky pro výslednou šířku panelu.

Tak lze vytvořit rozsáhlejší vstupní tablo a přitom zachovat modulární konstrukci NEXA Aluminium.

Důležité před objednáním

N6003/AL není kompletní vstupní panel ani instalační krabice.

Jde o mechanickou montážní sadu pro panel se 3 moduly nad sebou.

Čelní moduly, elektronika a instalační nebo povrchový box se objednávají samostatně.

Pro zápustnou třímodulovou instalaci se běžně používá krabice CEV-90.

Pokud potřebujete další třímodulový sloupec vedle prvního, použijte odpovídající N6013/AL.

Před objednáním doporučujeme nejprve určit přesnou skladbu panelu, počet sloupců a způsob montáže.

Golmar N6003/AL vytváří mechanický základ pro vstupní panel NEXA Aluminium se 3 moduly nad sebou. Obsahuje potřebné konstrukční profily, držák a zakončovací díly a lze jej využít v zápustných i povrchových instalacích. Pro vytvoření dalšího třímodulového sloupce vedle prvního slouží rozšiřující sada N6013/AL.
