Montážní základ pro vstupní tablo se třemi moduly nad sebou

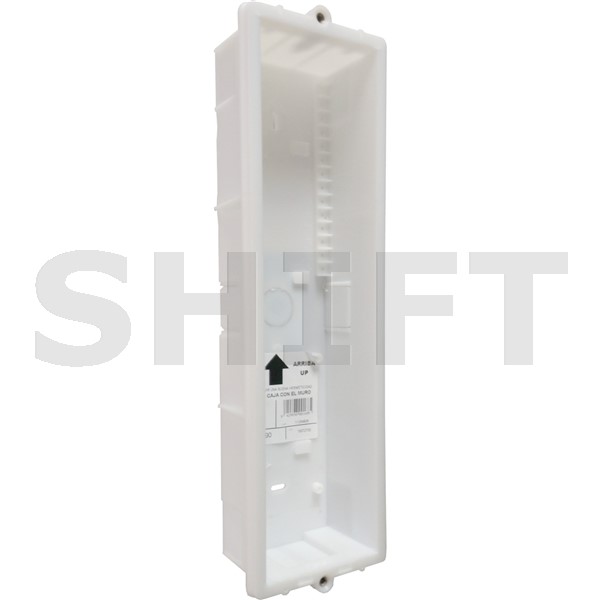

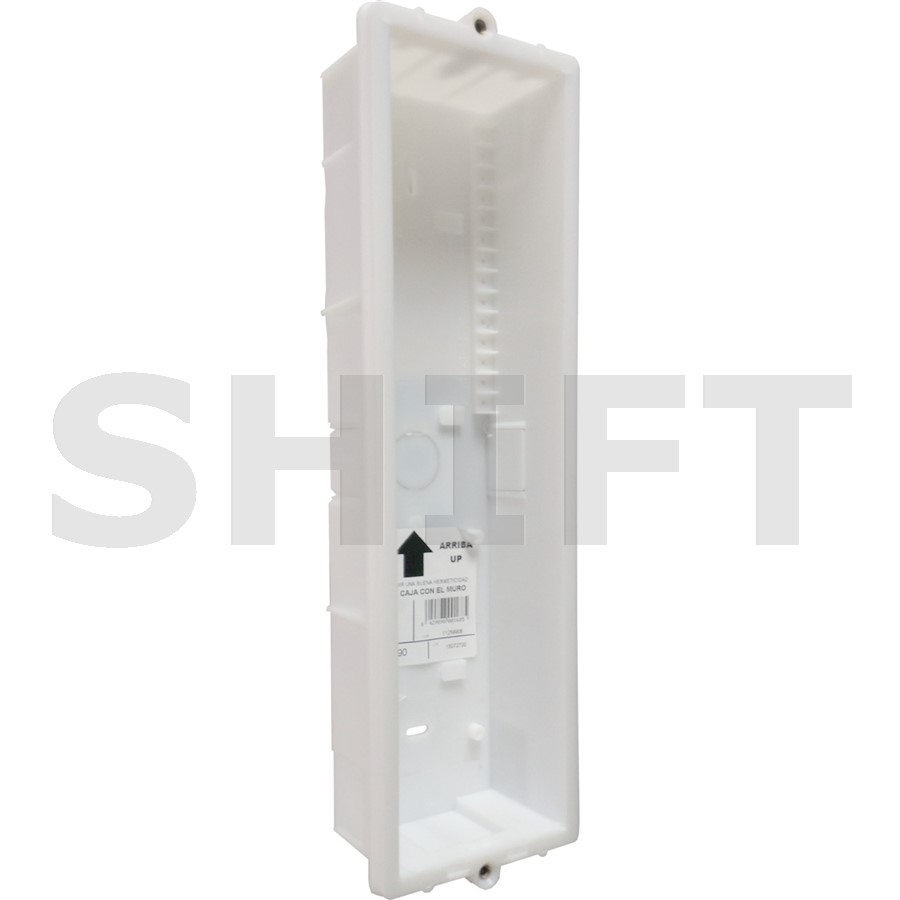

Golmar CEV-90 je zápustná instalační krabice určená pro modulární vstupní tabla NEXA Aluminium o výšce 3 modulů.

Instaluje se pod omítku do připraveného otvoru ve stěně a vytváří prostor pro montážní rám, elektroniku a kabeláž vstupního panelu.

Rozměry krabice jsou 99 × 328 × 56 mm. Je určena pro jeden vertikální sloupec se 3 moduly NEXA Aluminium nad sebou.

Připraví pevný montážní prostor pro třímodulové vstupní tablo

CEV-90 se zabuduje do stěny ještě před finálním osazením vstupního panelu.

Do krabice se následně upevní odpovídající montážní rám a elektronické prvky sestavy NEXA Aluminium.

Tři modulové pozice umožňují kombinovat například hlavní audio/video modul s dalšími tlačítkovými nebo přístupovými moduly.

Více prostoru pro větší počet účastníků nebo další funkce

Třímodulová sestava může podle konkrétního systému obsahovat například:

• audio/video modul v horní části,
• tlačítkový modul ve druhé pozici,
• další tlačítkový nebo přístupový modul ve třetí pozici.

Golmar používá CEV-90 například i v kompletních G2+ sadách pro větší počet bytů, kde je osazen jeden hlavní audio modul a dva tlačítkové moduly. :chatgpt-content-reference{index="2"}

Konkrétní skladba panelu závisí na počtu účastníků a použité technologii Golmar.

Pro 3 moduly se používá N6003/AL

Samotná instalační krabice CEV-90 není kompletní mechanickou sestavou panelu.

Pro panel o výšce tří modulů se používá odpovídající montážní sada:

Kombinaci CEV-90 + N6003/AL potvrzuje jak katalog Golmaru, tak současné kompletní sestavy NEXA. :chatgpt-content-reference{index="3"}

99 × 328 × 56 mm

Podle počtu modulů nad sebou

• NCEV-90CS – pro 1 modul,
• NCEV-90C – pro 2 moduly,
• CEV-90 – pro 3 moduly,
• CE-4M – pro 4 moduly.

CEV-90 je tedy správnou volbou v případě, že bude mít jeden vertikální sloupec vstupního tabla přesně 3 modulové pozice.

Krabice lze propojit kabelovými tunely UC

Pokud je potřeba vytvořit širší vstupní tablo s více sloupci, lze použít více instalačních krabic vedle sebe.

Golmar pro jejich propojení nabízí příslušenství UC – kabelové tunely, které usnadňují vedení kabeláže mezi sousedními boxy. :chatgpt-content-reference{index="4"}

Každý sloupec přitom může mít vlastní CEV-90 se třemi modulovými pozicemi nad sebou.

Krabice se zabuduje ještě před osazením panelu

Před instalací CEV-90 je potřeba připravit odpovídající otvor ve zdivu a přivést potřebnou kabeláž.

Při montáži doporučujeme:

• dodržet správnou výšku panelu nad podlahou,
• zachovat rovinu instalační krabice se stěnou,
• připravit dostatečnou rezervu kabelů,
• počítat s hloubkou krabice 56 mm,
• před zazděním ověřit orientaci a finální pozici celého tabla.

Správně osazená krabice usnadní následnou montáž rámu, elektroniky i čelních modulů.

Důležité před objednáním

CEV-90 je určena pro panel o výšce 3 modulů.

Pro 1 modul se používá NCEV-90CS, pro 2 moduly NCEV-90C.

CEV-90 není univerzální elektroinstalační krabice. Je konstrukčně určena pro modulární vstupní systém NEXA Aluminium.

Samotná krabice neobsahuje montážní rám ani čelní moduly. Pro třímodulovou sestavu se používá odpovídající sada N6003/AL.

Před objednáním doporučujeme nejprve určit počet a uspořádání modulů výsledného vstupního panelu.

Golmar CEV-90 vytváří přesný instalační prostor pro vstupní panel NEXA Aluminium se 3 moduly nad sebou. Rozměry 99 × 328 × 56 mm poskytují potřebný prostor pro montážní rám, elektroniku i kabeláž a umožňují čistou montáž celého panelu pod omítku.
