Napájení 12 V AC pro analogové domovní systémy Golmar

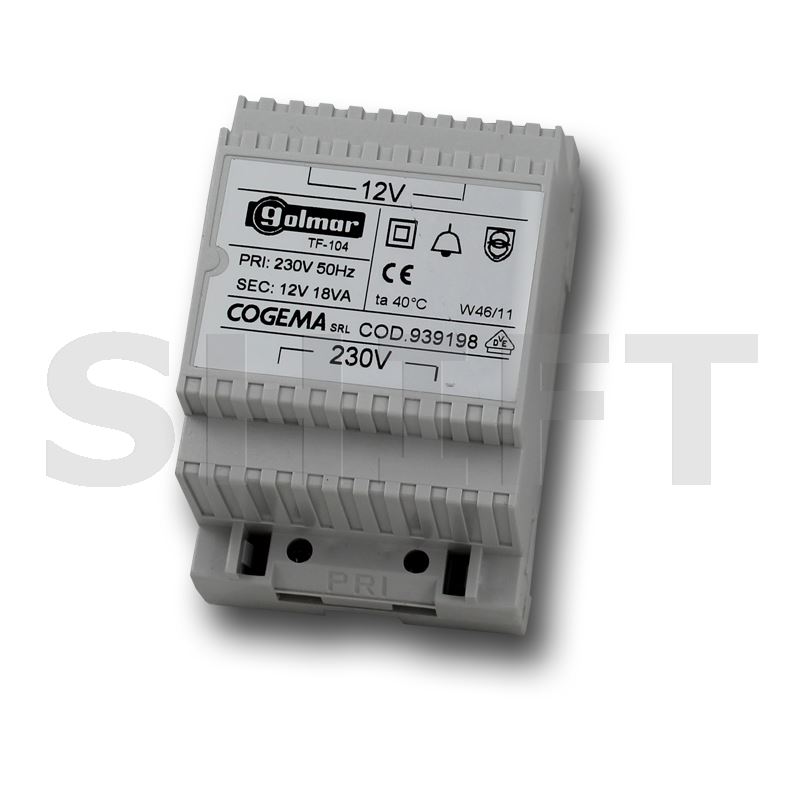

Golmar TF-104 je síťový transformátor určený pro napájení kompatibilních zařízení domovních telefonů s analogovou instalací 4+N.

Ze síťového napětí 230 V AC vytváří výstupní napětí 12 V AC s výkonem 18 VA.

Kompaktní provedení pro DIN lištu zabírá prostor pouhých 3 modulů, takže se snadno instaluje do rozvaděče nebo technické skříně.

Převádí síťové napětí na 12 V AC pro domovní systém

TF-104 převádí běžné síťové napětí 230 V AC na bezpečné nízké napětí 12 V AC.

Používá se například pro napájení vstupních audio modulů, dveřních zámků nebo dalších prvků podle konkrétního instalačního schématu Golmar.

Pro analogové domovní telefony Golmar

Výrobce TF-104 výslovně uvádí jako transformátor pro domovní audio systémy s instalací 4+N.

Používá se například v sestavách s analogovou elektronikou:

• EL655 – pro jeden vstupní panel,
• EL651 SE – pro více vstupních panelů s kanálem obsazení,
• další kompatibilní 4+N systémy podle instalační dokumentace.

Při servisní výměně staršího transformátoru doporučujeme vždy ověřit konkrétní zapojení a požadovaný výkon.

230 V AC → 12 V AC / 18 VA

• vstupní napětí: 230 V AC,
• jmenovitý výkon: 18 VA,
• výstupní napětí: 12 V AC.

Při návrhu systému je nutné respektovat maximální zatížení transformátoru a požadavky konkrétního zařízení.

Samostatný transformátor pro každý vstupní panel

V aktuálním systému s modulem EL651 SE výrobce uvádí jeden transformátor TF-104 pro každý vstupní panel.

TF-104 zde zajišťuje napájení 12 V AC pro panel a související dveřní prvky podle instalačního schématu.

Počet transformátorů se proto vždy řídí konkrétní topologií daného systému, nikoli pouze počtem bytů.

Vhodný pro 12V AC dveřní obvody podle instalačního schématu

V řadě analogových 4+N instalací se TF-104 používá také jako napájecí zdroj pro kompatibilní 12V AC elektrické zámky.

Přesné zapojení musí vždy odpovídat dokumentaci použitého audio modulu a konkrétního typu elektrického zámku.

Pouze 3 DIN moduly

TF-104 je určen pro instalaci na standardní DIN lištu.

Výrobce uvádí také možnost povrchové montáže podle typu instalace.

52 × 90 × 60 mm

• šířka: 52 mm,
• výška: 90 mm,
• hloubka: 60 mm.

Některé novější tiskové listy Golmar uvádějí výšku 98 mm. Pro montážní návrh proto doporučujeme počítat s DIN šířkou 3 moduly a před fyzickou zástavbou ověřit rozměr dodaného kusu.

TF-104 je jednoduchý transformátor

Starší obecný katalog Golmar výslovně uvádí, že ochrana proti zkratu a přetížení použitá u některých napájecích zdrojů se na TF-104 nevztahuje.

Proto je důležité správně dimenzovat instalaci a dodržet jištění a zapojení podle platných elektrotechnických předpisů.

Důležité před objednáním

TF-104 poskytuje 12 V AC, nikoli 12 V DC.

Je určen především pro analogové systémy 4+N a další zapojení, ve kterých výrobce TF-104 výslovně předepisuje.

Není vhodné jej automaticky nahrazovat stejnosměrným zdrojem 12 V DC.

Při servisní výměně doporučujeme vždy ověřit typ původního systému a požadavek napájeného zařízení.

Zapojení primární strany 230 V AC musí provádět osoba s odpovídající elektrotechnickou kvalifikací.

Golmar TF-104 převádí síťové napětí 230 V AC na 12 V AC / 18 VA a je určen zejména pro klasické audio instalace 4+N. Díky kompaktní šířce 3 DIN modulů se snadno instaluje do rozvaděče a používá se jako napájecí prvek vstupních panelů a dalších kompatibilních dveřních obvodů.
