Spolehlivé 18V napájení pro systémy 2Plus, Plus a Vista Plus

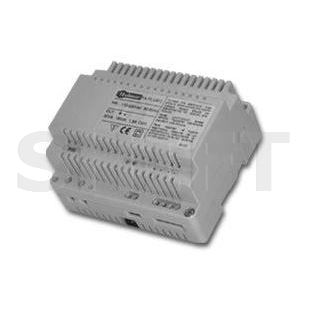

Golmar FA-PLUS/C je systémový napájecí zdroj určený pro vybrané digitální audio a video instalace Golmar.

Poskytuje výstupní napětí 18 V DC a je určen zejména pro technologie 2Plus, Plus a Vista Plus.

Zdroj je konstruován pro instalaci na DIN lištu a zabírá prostor 6 DIN modulů. Lze jej použít také pro povrchovou montáž podle způsobu instalace.

Napájí vstupní tabla, převodníky a vnitřní jednotky podle typu systému

FA-PLUS/C převádí síťové napětí na 18 V DC potřebných pro kompatibilní zařízení domovních systémů Golmar.

Konkrétní počet napájených zařízení a umístění zdroje v instalaci závisí na použité technologii – 2Plus, Plus nebo Vista Plus.

Jeden FA-PLUS/C pro každý vstupní panel

U digitálního audio systému 2Plus výrobce uvádí použití jednoho zdroje FA-PLUS/C pro každý vstupní panel bez ohledu na počet telefonů.

Pokud jsou v instalaci použity převodníky CD-2PLUS, přidává se další FA-PLUS/C pro každý převodník.

Toto řešení se používá například s audio modulem EL620/2PLUS.

Pro skupiny až 20 monitorů nebo telefonů

V digitálním systému Plus se podle aktuální technické stránky Golmar používá:

• 1× FA-PLUS/C pro každou skupinu 20 monitorů nebo telefonů, nebo
• výkonnější FA-PLUS pro větší skupiny zařízení.

FA-PLUS/C se používá také pro podřízená vstupní tabla v systémech s více vstupy a pro napájení přepínacích jednotek.

Až 30 monitorů na jeden zdroj

U systému Vista Plus výrobce aktuálně uvádí jeden FA-PLUS/C pro každou skupinu až 30 monitorů.

Další zdroje se používají také pro sekundární vstupní panely a vybrané převodníky systému.

Síťové napájení 110 / 230 V AC → výstup 18 V DC

• vstupní napájení: 110 nebo 230 V AC,
• příkon / výkon transformace: 30 VA,
• výstupní napětí: 18 V DC.

Při připojení k síťovému napětí je nutné dodržet instalační předpisy výrobce a příslušné elektrotechnické normy.

6 DIN modulů

FA-PLUS/C je určen pro montáž na standardní DIN 46277 lištu.

Výrobce umožňuje také montáž přímo na povrch pomocí upevňovacích prvků.

Šířka odpovídá přibližně 6 DIN modulům.

Ochrana zdroje při poruše instalace

Golmar u této řady napájecích zdrojů uvádí ochranu proti:

• zkratu,
• přetížení.

Zdroj zároveň odpovídá požadavkům na zařízení nízkého napětí a elektromagnetickou kompatibilitu uváděným výrobcem.

Servis stávajících systémů i nové sestavy kompatibilních technologií

• 2Plus audio systémy – napájení vstupních panelů.
• Plus systémy – skupiny vnitřních jednotek a sekundární panely.
• Vista Plus – napájení skupin monitorů a dalších systémových prvků.
• CD-2PLUS a další převodníky – samostatné napájení podle instalačního schématu.
• SU3-PLUS – napájení přepínacích jednotek v systémech s více vstupními panely.

Důležité před objednáním

FA-PLUS/C není univerzální 18V zdroj pro všechny systémy Golmar.

Je určen pro konkrétní digitální technologie 2Plus, Plus a Vista Plus.

Nezaměňujte jej například s:

• FA-G2+ – zdroj pro systém G2+,
• FA-G+ – zdroj pro IP systém G+,
• FA-V2PLUS – jiné systémové napájení s výstupem 25,5 V DC.

Při výměně zdroje ve starší instalaci doporučujeme vždy ověřit typ systému, zapojení a počet napájených zařízení.

Golmar FA-PLUS/C poskytuje stabilizované napětí 18 V DC pro kompatibilní digitální domovní systémy Golmar. Kompaktní provedení na 6 DIN modulů, ochrana proti zkratu a přetížení a široké použití v technologiích 2Plus, Plus a Vista Plus z něj dělají důležitý systémový prvek při nové instalaci i servisu starších zařízení.
