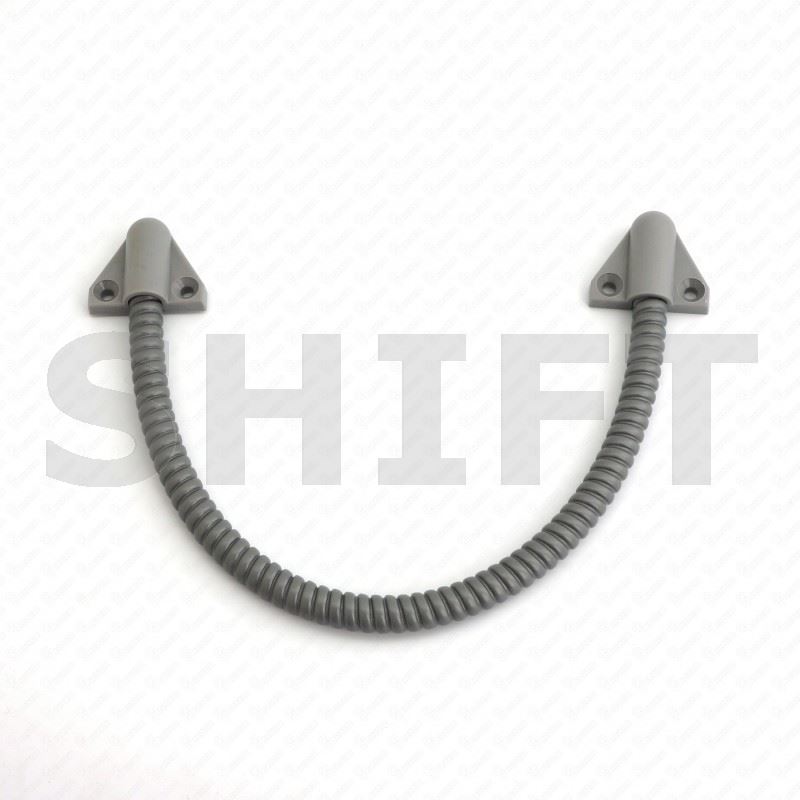

DORCAS 820/51 • PANCÉŘOVÁ KABELOVÁ HADICE • ŠEDÁ • 50 CM
Spolehlivá ochrana dveřní kabeláže s prodlouženou délkou 50 cm
Pancéřová kabelová hadice DORCAS 820/51 je praktický ochranný kabelový přechod určený pro vedení elektrických vodičů mezi pohyblivým dveřním křídlem a pevnou zárubní. Pomáhá chránit kabeláž před oděrem, zachycením a mechanickým namáháním při každodenním otevírání a zavírání dveří.
Díky délce 50 cm, vnitřnímu průměru 7 mm a dvěma montážním koncovkám je vhodná pro instalace, kde kratší kabelový přechod nemusí vyhovovat. Neutrální šedé provedení se dobře hodí ke kovovým a šedým dveřním konstrukcím.
📏 Délka 50 cm 📐 Průměr 7/9 mm 🛡️ Ochrana kabelů 🔧 2 koncovky ⚙️ Šedá barva
🛡️
Mechanická ochrana vodičů
Pancéřová hadice pomáhá chránit procházející kabely před oděrem, zachycením a mechanickým namáháním v prostoru mezi dveřmi a zárubní.
📏
Prodloužená délka 50 cm
Delší provedení poskytuje větší délkovou rezervu pro vedení kabeláže u dveří, kde standardní 30cm hadice nemusí stačit.
🔧
Kompletní sada s koncovkami
Součástí balení je 50cm pancéřová hadice a dvě montážní koncovky pro uchycení kabelového přechodu.
⚙️
Neutrální šedé provedení
Šedá barva je vhodná zejména pro kovové zárubně, šedé dveře a technické nebo průmyslové instalace.
OCHRANNÝ KABELOVÝ PŘECHOD
Kabeláž chráněná při každém otevření dveří
Elektrické prvky umístěné přímo ve dveřním křídle potřebují přívod napájení nebo ovládacích signálů. DORCAS 820/51 vytváří ochrannou trasu pro kabely v místě, kde se dveře pohybují vůči zárubni. Při správné instalaci pomáhá omezit jejich zachytávání, odírání a mechanické poškození.
Kde lze pancéřovou hadici 820/51 využít?
Hadice je určena pro dveřní instalace, ve kterých je potřeba vést elektrické vodiče z pevné zárubně do pohyblivého dveřního křídla.
- Elektromechanické zámky: ochrana napájecích a ovládacích vodičů.
- Přístupové systémy: vedení kabeláže k elektrickým prvkům instalovaným ve dveřích.
- Elektricky ovládané dveře: ochranný kabelový přechod mezi rámem a pohyblivým křídlem.
- Specifické dveřní instalace: použití tam, kde je potřeba delší kabelový přechod.
Proč zvolit délku 50 cm?
Oproti kratší 30cm variantě poskytuje model 820/51 o 20 cm větší délku. To může být výhodné u dveří s větší vzdáleností mezi montážními body nebo tam, kde je nutné zajistit dostatečnou rezervu pro pohyb kabelového přechodu.
Hadice má vnitřní průměr 7 mm a vnější průměr 9 mm. Před instalací je nutné ověřit, že se do ní vejde plánovaný počet kabelů včetně jejich izolace.
Při výběru délky je vždy nutné zohlednit konstrukci dveří, polohu pantů, maximální úhel otevření a umístění koncovek.
Rozměrové údaje
Základní rozměry pancéřové hadice DORCAS 820/51.
500 mm
Délka hadice 50 cm
7 mm
Vnitřní průměr Pro vedení kabelů
9 mm
Vnější průměr Průměr hadice
Orientační rozměrové schéma Zjednodušené ilustrační schéma, není v měřítku. Délka 500 mm označuje hadici, nikoli rozteč montážních bodů.
Technické parametry
- výrobce: DORCAS
- model: 820/51
- typ: pancéřová kabelová hadice
- délka: 500 mm (50 cm)
- vnitřní průměr: 7 mm
- vnější průměr: 9 mm
- barva: šedá
- provedení: hadice se dvěma koncovkami
- počet koncovek: 2 ks
- použití: ochranné vedení elektrických kabelů mezi dveřním křídlem a zárubní
- montáž: uchycení pomocí koncovek
- funkce: mechanická ochrana kabeláže při pohybu dveří
Doporučení pro správnou montáž
Pancéřovou hadici instalujte mezi dveřní křídlo a pevnou zárubeň tak, aby měla dostatek prostoru pro přirozený pohyb při otevírání a zavírání dveří.
Kabeláž protáhněte hadicí a upevněte obě koncovky na vhodná místa dveřní konstrukce. Po instalaci vyzkoušejte celý rozsah otevření dveří a ověřte, že nedochází k přiskřípnutí hadice, jejímu zachytávání o kování ani nadměrnému tahu za vodiče.
Na co si dát pozor při výběru?
Před objednáním ověřte, zda je délka 50 cm vhodná pro konkrétní dveře, jejich maximální úhel otevření a vzdálenost mezi montážními body.
Vnitřní průměr hadice je 7 mm. Při výběru kabeláže zohledněte počet vodičů a jejich vnější průměr včetně izolace.
Hadice slouží jako mechanická ochrana kabeláže. Sama o sobě nepředstavuje certifikovanou ochranu proti úmyslnému přestřižení vodičů.
Identifikace produktu:
Výrobce: DORCAS
Původní název SHIFT: Panc. hadice šedá 7/9mm 50cm+2 koncovky
Kód výrobku SHIFT: 820/51
Délka: 50 cm
Průměr: 7/9 mm (vnitřní/vnější)
Barva: šedá
Obsah sady: pancéřová hadice a 2 koncovky
DORCAS 820/51 – ochrana dveřní kabeláže v šedém provedení Šedá pancéřová kabelová hadice o délce 50 cm s vnitřním průměrem 7 mm, vnějším průměrem 9 mm a dvěma montážními koncovkami. Praktické řešení pro ochranu elektrických vodičů mezi pohyblivým dveřním křídlem a pevnou zárubní, zejména tam, kde kratší 30cm provedení nevyhovuje.
