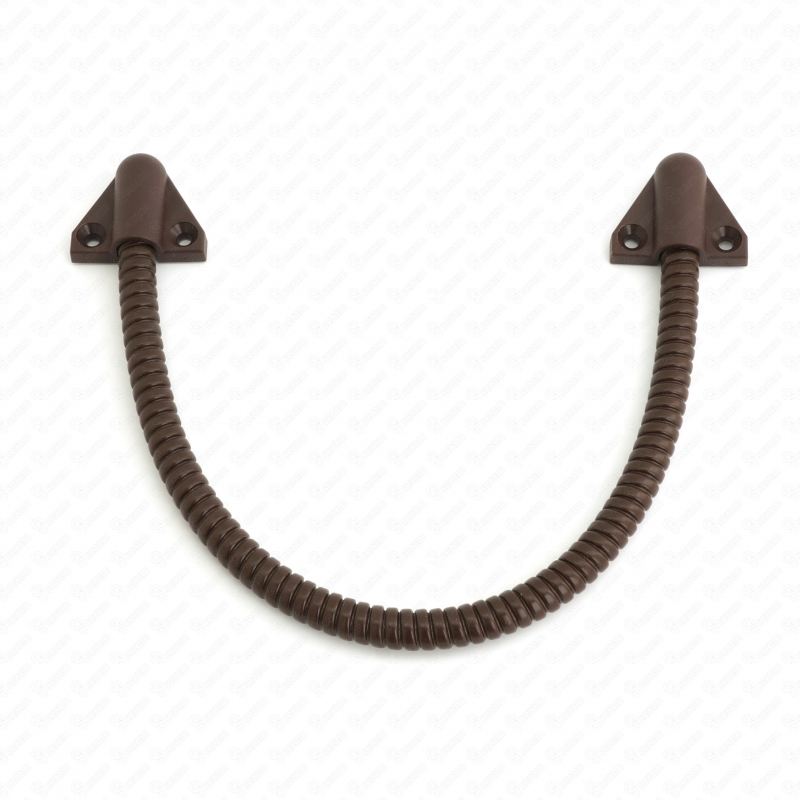

DORCAS 822/30 • PANCÉŘOVÁ KABELOVÁ HADICE • HNĚDÁ
Bezpečné vedení a ochrana kabeláže mezi dveřmi a zárubní
Pancéřová hadice DORCAS 822/30 je praktický ochranný kabelový přechod určený pro vedení elektrických vodičů mezi pohyblivým dveřním křídlem a pevnou zárubní. Chrání kabeláž před mechanickým namáháním při každodenním otevírání a zavírání dveří. Dodává se v hnědém provedení, délce 30 cm a se dvěma montážními koncovkami.
📏 Délka 30 cm 🛡️ Ochrana kabeláže 🔧 2 koncovky 📐 Průměr 7/9 mm 🟤 Hnědá barva
🛡️
Mechanická ochrana kabelů
Hadice pomáhá chránit elektrické vodiče před oděrem, náhodným poškozením a namáháním při pohybu dveří.
🚪
Pro pohyblivé dveřní křídlo
Umožňuje chráněný průchod kabeláže mezi pevnou zárubní a pohyblivým dveřním křídlem.
🔧
Kompletní sada
Součástí dodávky je 30cm pancéřová hadice a dvě koncovky pro uchycení kabelového přechodu.
🟤
Hnědé provedení
Vhodné zejména pro hnědé dveře, dřevěné dekory a barevně sladěné dveřní konstrukce.
OCHRANNÝ KABELOVÝ PŘECHOD
Ochrana kabeláže při každém otevření dveří
Elektrické prvky umístěné přímo ve dveřním křídle vyžadují spolehlivý přívod napájení nebo ovládacích signálů. DORCAS 822/30 vytváří ochranný průchod pro kabely v místě, kde se dveře pohybují vůči zárubni. Při správné montáži pomáhá omezit jejich zachytávání, odírání a mechanické poškození.
Kde lze pancéřovou hadici 822/30 využít?
Hadice je vhodná pro dveřní instalace, u kterých je potřeba vést elektrické vodiče do pohyblivého dveřního křídla.
- Elektromechanické zámky: ochrana napájecích a ovládacích vodičů.
- Přístupové systémy: vedení kabeláže k elektrickým prvkům ve dveřích.
- Elektricky ovládané dveře: ochranný kabelový přechod mezi dveřním křídlem a zárubní.
- Modernizace vstupů: doplnění ochrany kabeláže při úpravách stávajících dveří.
Pancéřová konstrukce a praktická délka 30 cm
Hadice DORCAS 822/30 je určena pro mechanickou ochranu procházejících vodičů. Díky ohebné konstrukci umožňuje přizpůsobení pohybu dveřního křídla.
Vnitřní průměr 7 mm a vnější průměr 9 mm umožňují vedení vhodně dimenzované kabeláže. Dvě dodávané koncovky slouží k uchycení hadice na obou stranách kabelového přechodu.
Rozměrové údaje
Základní rozměry pancéřové hadice DORCAS 822/30.
300 mm
Délka hadice 30 cm
7 mm
Vnitřní průměr Pro vedení kabelů
9 mm
Vnější průměr Průměr hadice
Orientační rozměrové schéma Zjednodušené ilustrační schéma, není v měřítku. Délka 300 mm označuje hadici, nikoli montážní rozteč koncovek.
Technické parametry
- výrobce: DORCAS
- model: 822/30
- typ: pancéřová kabelová hadice
- délka hadice: 300 mm (30 cm)
- vnitřní průměr: 7 mm
- vnější průměr: 9 mm
- barva: hnědá
- provedení: hadice se dvěma koncovkami
- počet koncovek: 2 ks
- použití: ochranné vedení elektrických kabelů mezi dveřním křídlem a zárubní
- montáž: uchycení pomocí koncovek
- funkce: mechanická ochrana kabeláže při pohybu dveří
Doporučení pro správnou montáž
Pancéřovou hadici instalujte mezi dveřní křídlo a pevnou zárubeň tak, aby měla dostatečný prostor pro přirozený pohyb při otevírání a zavírání dveří.
Kabely protáhněte hadicí a koncovky upevněte na vhodná místa dveřní konstrukce. Po montáži zkontrolujte celý rozsah otevření dveří a ujistěte se, že nedochází k přiskřípnutí hadice ani nadměrnému namáhání vodičů.
Na co si dát pozor při výběru?
Před objednáním ověřte, zda je délka 30 cm dostatečná pro konkrétní dveře a jejich maximální úhel otevření.
Vnitřní průměr hadice je 7 mm. Při výběru kabeláže zohledněte počet vodičů, jejich vnější průměr a požadovaný prostor pro bezpečné protažení.
Hadice slouží k mechanické ochraně kabeláže. Sama o sobě nepředstavuje certifikovanou ochranu proti úmyslnému přestřižení kabelů.
Identifikace produktu:
Výrobce: DORCAS
Původní název SHIFT: Panc. hadice 30cm+2konc.. v setu, HNĚDÁ
Kód výrobku: 822/30
Délka: 30 cm
Průměr: 7/9 mm (vnitřní/vnější)
Barva: hnědá
Obsah sady: hadice a 2 koncovky
DORCAS 822/30 – spolehlivá ochrana dveřní kabeláže v hnědém provedení Pancéřová kabelová hadice o délce 30 cm, s vnitřním průměrem 7 mm, vnějším průměrem 9 mm a dvěma montážními koncovkami. Praktické příslušenství pro ochranu elektrických vodičů mezi pohyblivým dveřním křídlem a pevnou zárubní.
