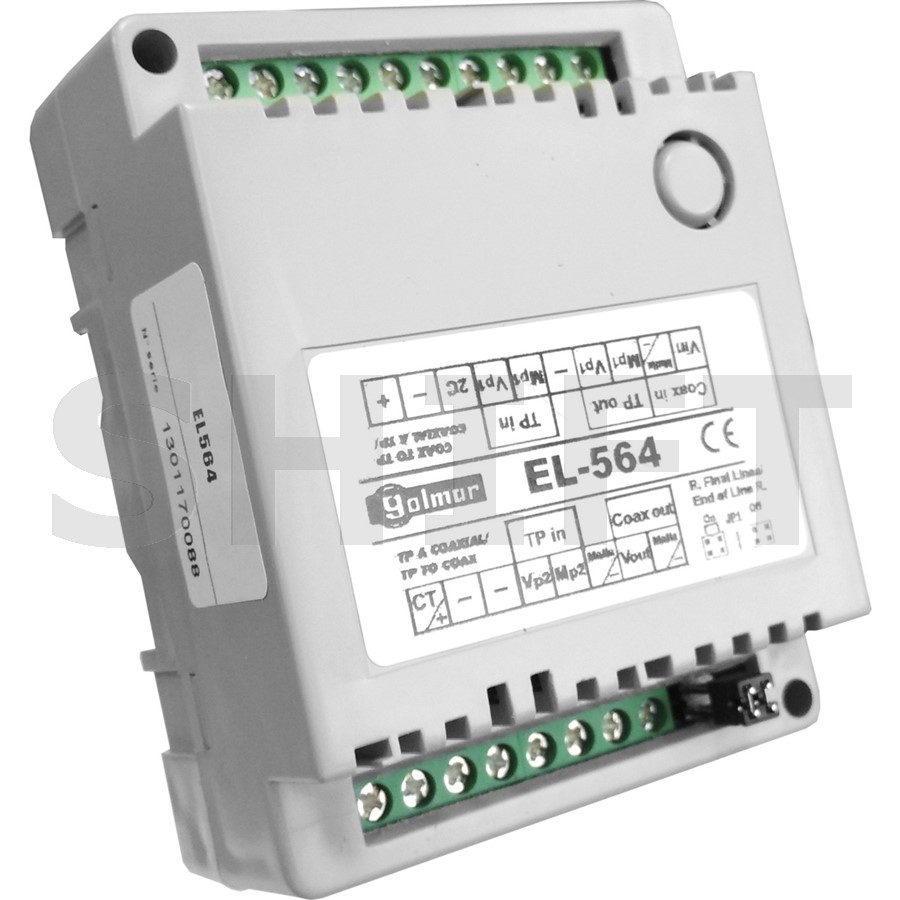

Golmar EL564 – obousměrný převodník videosignálu koax / kroucený pár
Potřebujete propojit části videodomovního systému, které používají rozdílný způsob vedení obrazu? Originální převodník Golmar EL564 umožňuje převod videosignálu mezi koaxiálním kabelem a krouceným párem vodičů.
Převod funguje v obou směrech – z koaxiálního vedení na kroucený pár i z krouceného páru na koaxiální vedení.
Modul je určen pro odpovídající videodomovní instalace Golmar. Díky provedení pro 4 moduly DIN jej lze přehledně umístit na DIN lištu v instalačním rozvaděči.
Obousměrný převod Koaxiální kabel Kroucený pár 4 DIN
Převod v obou směrech
Jeden typ modulu umožňuje převod videosignálu z koaxiálního kabelu na kroucený pár i opačně.
Propojení různých vedení
Umožňuje navázat na stávající typ kabeláže v kompatibilní videodomovní instalaci.
Montáž na DIN lištu
Kompaktní provedení o šířce 4 DIN modulů je vhodné pro přehlednou instalaci v rozvaděči.
PRAKTICKÉ VYUŽITÍ
Propojení koaxiálního vedení a krouceného páru
Při úpravě videodomovního systému může nastat situace, kdy je v jedné části objektu veden obraz po koaxiálním kabelu, zatímco další část instalace používá kroucený pár vodičů.
Převodník EL564 umožňuje v odpovídajícím systému převést videosignál mezi těmito dvěma způsoby vedení.
Výhoda pro zákazníka: při správně navržené instalaci může převodník umožnit využití rozdílných typů kabeláže bez nutnosti jejich přímého, technicky nevhodného propojení.
JAK EL564 FUNGUJE
Koaxiální kabel ↔ kroucený pár
EL564 je video transceiver – modul schopný pracovat s převodem videosignálu mezi dvěma typy vedení.
Koaxiální kabel Videosignál vedený koaxiálním kabelem
Kroucený pár Videosignál vedený párem vodičů
Převod je možný v obou směrech. Schéma vysvětluje funkci modulu, nikoli jeho konkrétní elektrické zapojení.
Důležité: EL564 nepřevádí videosignál na IP komunikaci ani Ethernet. Kroucený pár zde představuje typ kabelového vedení, nikoli síťové rozhraní.
KOMPATIBILITA
Pro odpovídající videodomovní instalace Golmar
Výrobce Golmar zařazuje EL564 (11798564) mezi příslušenství videodomovních systémů a potvrzuje jeho funkci převodu videosignálu mezi koaxiálním kabelem a krouceným párem.
Při výběru je nutné ověřit konkrétní systém, způsob přenosu obrazu, použitá zařízení a zapojení podle instalačního návodu.
Pozor: Převodník nelze automaticky považovat za kompatibilní se všemi systémy Golmar. Zejména jej nelze bez dalšího použít jako převodník pro digitální sběrnice GB2, G2+ nebo IP G+.
VÝBĚR SPRÁVNÉHO ZAŘÍZENÍ
Převodník EL564 nebo distributor videosignálu?
Převodník a distributor plní odlišné funkce. Správný výběr závisí na tom, zda potřebujete změnit typ vedení, nebo rozdělit videosignál do více větví.
Golmar EL564
11798564
Převádí videosignál mezi koaxiálním kabelem a krouceným párem.
Obousměrná funkce.
Tento produkt
Golmar D6L-PLUS/2H
11798180
Rozděluje videosignál vedený po krouceném páru.
Šest distribuovaných výstupů.
Zobrazit D6L-PLUS/2H → Nezaměňujte funkce: EL564 není šestivýstupový distributor. Jeho úkolem je převod typu vedení videosignálu.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | EL564 (EL-564) |
| Kód výrobce | 11798564 |
| Typ produktu | Obousměrný převodník videosignálu (video transceiver) |
| Funkce a instalace |
| Převod videosignálu | Koaxiální kabel ↔ kroucený pár |
| Směr převodu | Obousměrný |
| Použití | Kompatibilní videodomovní instalace Golmar |
| IP / Ethernet převod | Ne |
| Montáž | DIN lišta |
| Šířka v DIN modulech | 4 DIN |
| Mechanické rozměry |
| Šířka | 72 mm |
| Výška | 90 mm |
| Hloubka | 44 mm |
| Rozměry celkem | 72 × 90 × 44 mm |
SOUVISEJÍCÍ PRODUKTY
Další prvky pro rozvod videosignálu Golmar
Golmar D4L-PLUS
Čtyřvýstupový distributor koaxiálního videosignálu pro kompatibilní systémy Plus.
Zobrazit D4L-PLUS → Důležité před objednáním
1. Převod typu vedení: EL564 slouží k převodu videosignálu mezi koaxiálním kabelem a krouceným párem, nikoli k rozdělení obrazu do několika výstupů.
2. Obousměrná funkce: Převod lze realizovat v obou směrech podle konkrétního zapojení.
3. Kompatibilita: Před objednáním ověřte, že instalace používá podporovaný způsob přenosu videosignálu a odpovídající zařízení Golmar.
4. Nejde o IP převodník: EL564 není Ethernetový adaptér, síťový switch ani převodník analogového obrazu na IP stream.
5. Montáž: Zapojení, napájení a případné nastavení modulu proveďte podle originálního instalačního návodu při odpojeném napájení systému.
Identifikace produktu:
Výrobce: Golmar
Model: EL564
Kód výrobce: 11798564
Funkce: Obousměrný převod koax / kroucený pár
Montáž: DIN lišta, 4 moduly
Rozměry: 72 × 90 × 44 mm
Jeden převodník pro dva způsoby vedení videosignálu Golmar EL564 (11798564) je originální obousměrný převodník videosignálu mezi koaxiálním kabelem a krouceným párem vodičů. Umožňuje propojení odpovídajících částí kompatibilních videodomovních instalací Golmar a nabízí praktickou montáž na DIN lištu v šířce čtyř modulů.
