GOLMAR • DIGITÁLNÍ SYSTÉM PLUS • VIDEODISTRIBUCE

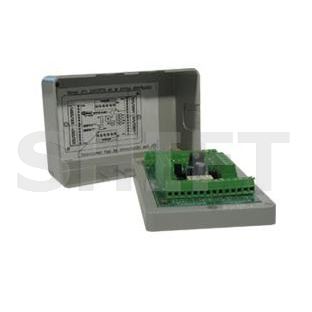

Golmar D6L-PLUS/2H – šestivýstupový videodistributor pro kroucený pár
Potřebujete rozvést obraz z domovního videotelefonu do více bytů nebo místností? Originální Golmar D6L-PLUS/2H umožňuje rozdělení videosignálu do šesti samostatných výstupů v kompatibilních digitálních videodomovních systémech Golmar Plus.
Distributor je určen pro instalace, ve kterých se obraz přenáší po krouceném páru vodičů namísto koaxiálního kabelu.
Umožňuje přehledné rozdělení videosignálu k jednotlivým kompatibilním monitorům a současně nabízí průchozí výstup pro pokračování hlavního vedení.
6 video výstupů Kroucený pár Systém Plus Zakončení JP1
Až šest výstupů
Umožňuje distribuci videosignálu do šesti větví určených pro kompatibilní monitory.
Přenos po krouceném páru
Určeno pro odpovídající digitální instalace Plus bez koaxiálního přenosu obrazu.
Průchozí vedení
Umožňuje pokračování hlavní video linky k dalším distributorům při správném nastavení zakončení.
PRAKTICKÉ VYUŽITÍ
Rozvod obrazu v bytovém domě
V bytovém domě je instalován digitální videodomovní systém Golmar Plus s přenosem obrazu po krouceném páru.
Z hlavního vedení je potřeba připojit několik kompatibilních videomonitorů. Distributor D6L-PLUS/2H poskytuje šest distribuovaných video výstupů pro jednotlivé větve.
Pokud hlavní vedení pokračuje do další části budovy, lze využít také průchozí výstup distributoru. V takovém případě je nutné správně nastavit zakončení linky.
Výhoda pro zákazníka: jeden systémový distributor umožňuje přehledné rozdělení obrazu pro více monitorů při zachování zapojení předepsaného výrobcem.
PRINCIP FUNKCE
Šest distribuovaných výstupů a průchozí vedení
Distributor přijímá videosignál z hlavního vedení a rozděluje jej do šesti výstupů. Zároveň umožňuje pokračování hlavního vedení k dalšímu distribučnímu bodu.
Přívod videosignálu Hlavní vedení Plus po krouceném páru
D6L-PLUS/2H Šestivýstupový distributor
Výstupy 1 až 6 Větve k monitorům a průchozí výstup hlavní linky
Schéma znázorňuje pouze princip funkce. Přesné elektrické zapojení je uvedeno v instalačním návodu výrobce.
KOMPATIBILITA
Pro vybrané monitory digitálního systému Plus
Instalační dokumentace Golmar uvádí distributor D6L-PLUS/2H pro video systémy s přenosem po krouceném páru a specifikuje následující zařízení:
Shiner Plus
Monitory s připojovací základnou RCSH-562.
Platea Plus
Monitory vybavené přijímacím videomodulem EL562.
Platea Uno
Černobílé i barevné varianty s přijímacím modulem EL562.
Důležitá podmínka: Vstupní dveřní panel musí být vybaven odpovídajícím vysílacím videomodulem EL560. Samotný distributor nezajišťuje převod koaxiálního videosignálu na kroucený pár.
INSTALAČNÍ INFORMACE
Správné zakončení video linky
Distributor je vybaven propojkou JP1, která slouží k nastavení zakončovacího odporu video linky.
Koncový distributor
Zakončovací odpor zůstává připojen podle schématu výrobce.
Průchozí distributor
Při použití průchozího video výstupu MPo / VPo výrobce požaduje odstranění propojky JP1.
Označení hlavních svorek
| Označení | Význam |
| MPi / VPi | Vstup videosignálu |
| MPo / VPo | Přímý průchozí video výstup |
| MD1–MD6 / VD1–VD6 | Distribuované video výstupy |
| D/ | Digitální komunikace |
| A/ | Audio komunikace |
| JP1 | Zakončovací odpor video linky |
| CT1–CT6 | Nepoužívat podle instalačního návodu |
Montážní upozornění: Správné nastavení zakončení je důležité pro funkci video linky. Instalaci a zapojení provádějte při odpojeném napájení podle originálního návodu Golmar.
VÝBĚR SPRÁVNÉHO DISTRIBUTORU
D6L-PLUS/2H nebo D4L-PLUS?
Oba distributory patří do příslušenství systémů Golmar Plus, ale liší se způsobem přenosu obrazu i počtem výstupů.
D6L-PLUS/2H
11798180
Přenos po krouceném páru.
6 výstupů.
Tento produkt
Pozor: Tyto distributory nejsou přímými náhradami. Při výběru je rozhodující technologie přenosu videosignálu.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | D6L-PLUS/2H |
| Kód výrobce | 11798180 |
| EAN | 8429898008677 |
| Typ produktu | Šestivýstupový videodistributor |
| Funkce a kompatibilita |
| Technologie | Digitální systém Golmar Plus |
| Typ přenosu videosignálu | Kroucený pár vodičů |
| Počet distribuovaných výstupů | 6 |
| Průchozí video výstup | Ano, MPo / VPo |
| Zakončení video linky | Propojka JP1 |
| Požadovaný vysílací modul | EL560 ve vstupním panelu |
| Kompatibilní monitory dle návodu | Shiner Plus s RCSH-562; Platea Plus a Platea Uno s EL562 |
| Mechanické provedení |
| Šířka | 120 mm |
| Výška | 80 mm |
| Hloubka | 37 mm |
| Rozměry celkem | 120 × 80 × 37 mm |
SOUVISEJÍCÍ PRODUKTY
Příslušenství pro video instalace Plus
Golmar EL562
Přijímací modul videosignálu po krouceném páru pro kompatibilní monitory.
Zobrazit EL562 → Golmar D4L-PLUS
Čtyřvýstupový distributor pro odlišné instalace s koaxiálním přenosem obrazu.
Zobrazit D4L-PLUS → Důležité před objednáním a instalací
1. Pouze pro kroucený pár: Distributor je určen pro přenos videosignálu po krouceném páru, nikoli pro koaxiální vedení.
2. Požadavek na EL560: Vstupní panel musí být vybaven příslušným vysílacím videomodulem EL560.
3. Kompatibilní monitory: Dodržte požadavky na přijímací modul EL562 nebo připojovací základnu RCSH-562 podle typu monitoru.
4. Zakončení JP1: Při použití průchozího video výstupu odstraňte propojku JP1 podle pokynů výrobce.
5. Nejde o síťový prvek: Distributor není Ethernetový switch ani zařízení pro připojení IP kamer.
6. Zapojení: Dodržte polaritu, zapojovací schéma a předepsané parametry vedení. Instalaci provádějte při odpojeném napájení.
Identifikace produktu:
Výrobce: Golmar
Model: D6L-PLUS/2H
Kód výrobce: 11798180
EAN: 8429898008677
Technologie: Golmar Plus – kroucený pár
Počet distribuovaných výstupů: 6
Rozměry: 120 × 80 × 37 mm
Rozveďte videosignál až do šesti větví systému Golmar Plus Golmar D6L-PLUS/2H (11798180) je originální šestivýstupový videodistributor pro digitální videodomovní systémy Plus s přenosem obrazu po krouceném páru. Nabízí šest distribuovaných video výstupů, průchozí vedení a nastavitelné zakončení video linky. Je určen pro kompatibilní monitory a instalace podle dokumentace Golmar.
