DORCAS 45 • ELEKTRICKÝ OTVÍRAČ 24 V DC
Standardní elektrický otvírač pro 24V stejnosměrné systémy

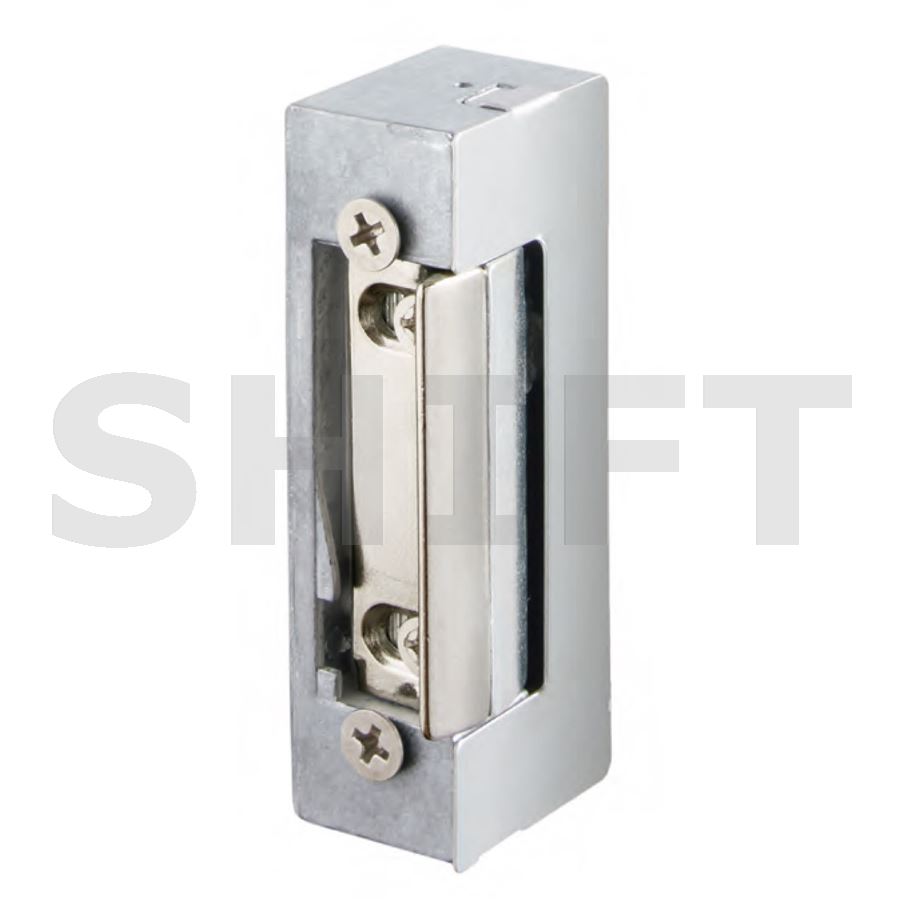

DORCAS DS45N424 je standardní elektrický dveřní otvírač řady 45 pro napájení 24 V DC.Symetrické a reverzibilní provedení umožňuje použití pro pravé i levé dveře.Díky standardním rozměrům 75 × 21 × 28 mm je vhodný pro nové instalace i náhradu stávajícího otvírače.
⚡ 24 V DC🔓 Fail-secure🔋 100 % ED↔ Pravé i levé dveře
⚡
Napájení 24 V DC
Varianta s cívkou 424 je určena pro 24 V DC.Při jmenovitém napětí má odběr přibližně 200 mA.
🔋
100 % ED
Cívka 424 je určena pro 100% zatížitelnost při 24 V DC,takže je vhodná i pro aplikace, kde může být otvírač elektricky aktivován delší dobu.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS45N424 pracuje v režimu fail-secure.Bez napájení drží elektrický otvírač dveře uzamčené.Po přivedení napětí 24 V DC se mechanismus uvolní a dveře je možné otevřít.
Symetrická a reverzibilní konstrukce
Řada DORCAS 45 je navržena jako symetrická a reverzibilní,takže ji lze použít pro pravé i levé dveře.Je vhodná pro nové instalace i pro výměnu staršího elektrického otvírače.
Pevná západka
Provedení 45 N používá pevnou západku bez funkce Flex.Hloubka západky je přibližně 6,4 mm.Pokud je požadována možnost mechanického doladění západky, je nutné použít odpovídající variantu řady 45 s označením F.
Odolnost a dlouhá životnost
Elektrický otvírač je výrobcem testován na 200 000 pracovních cyklů.Udávaná odolnost proti vytržení je 3 300 Na pracovní teplotní rozsah činí −25 až +50 °C.
Rozměrové schéma
Schematické překreslení hlavních rozměrů mechanismu DORCAS 45 N podle technického listu výrobce.
Čelní pohled75 × 21 mm
Boční pohled75 × 28 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu výrobce.
Technické parametry
- typ: elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 45
- provedení: 45 N
- označení Shift: DS45N424
- funkce: standardní / fail-secure
- napájení: 24 V DC
- cívka: 424
- odběr: 200 mA
- odpor cívky: 132 Ω
- zatížitelnost cívky: 100 % ED při 24 V DC
- mechanické odblokování: ne
- automatická / impulzní funkce: ne
- nastavení západky: pevná, bez nastavení
- hloubka západky: 6,4 mm
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 75 × 21 × 28 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 3 300 N
- pracovní teplota: −25 až +50 °C
Pozor na napájecí napětí
DS45N424 je určen pro 24 V DC.Jde o stejnosměrnou variantu s cívkou 424.Při výměně stávajícího elektrického otvírače vždy ověřte napětí a typ použitého napájecího zdroje.
Identifikace produktu:
DORCAS řada 45
Provedení: 45 N
Označení Shift: DS45N424
Cívka: 424
Napájení: 24 V DC
Spolehlivý elektrický otvírač pro 24V DC instalaceDORCAS DS45N424 kombinuje standardní fail-secure funkci,napájení 24 V DC, nízký odběr 200 mAa univerzální reverzibilní konstrukci pro pravé i levé dveře.
