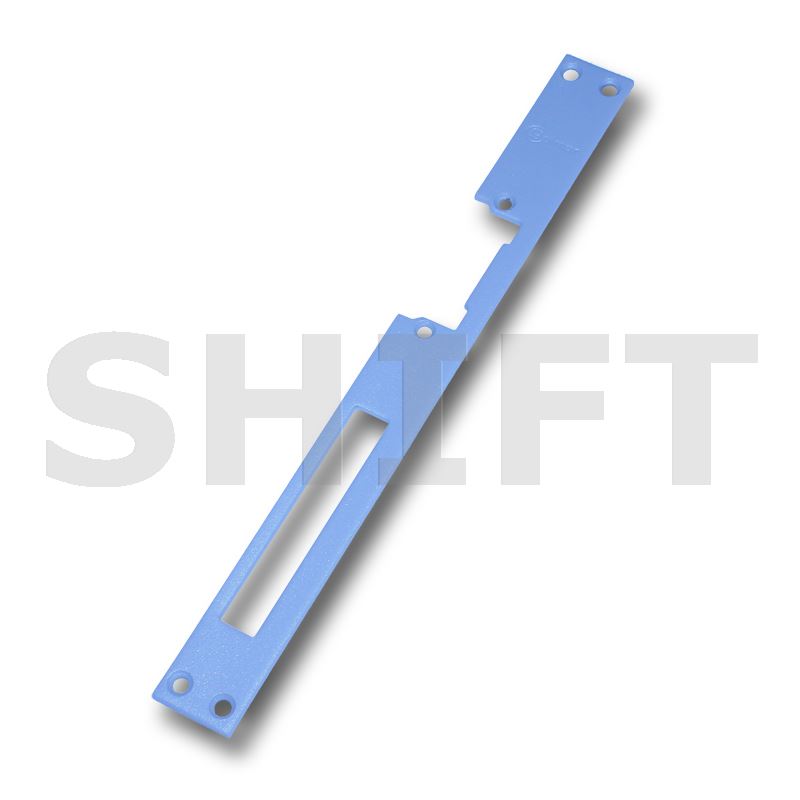

GOLMAR ESCUDO L/G • DLOUHÝ ČELNÍ ŠTÍTEK
Dlouhý čelní štítek pro elektrické zámky Golmar
Golmar ESCUDO L/G je dlouhý čelní štítek určený pro elektrické zámky řady CV-14P a CV-24P. Díky délce přibližně 250 mm je vhodný pro instalace, kde je požadováno delší krycí a montážní provedení zámku.
📏 250 × 25 × 3 mm 🔒 CV-14P 🔓 CV-24P 🔧 Dlouhé provedení
📏
Dlouhé provedení 250 mm
Štítek má jmenovité rozměry 250 × 25 × 3 mm a je určen pro montáže, kde je vhodné použít dlouhé provedení čelního štítku.
🔧
Pro elektrické zámky Golmar
Výrobce uvádí kompatibilitu s elektrickými zámky řady CV-14P a CV-24P a s odpovídajícími kompatibilními variantami těchto mechanismů.
KOMPATIBILITA
Pro zámky CV-14P a CV-24P
ESCUDO L/G je určen jako dlouhý čelní štítek pro elektrické zámky Golmar řady CV-14P a CV-24P. Před montáží doporučujeme zkontrolovat konkrétní typ mechanismu a montážní rozměry dveřního rámu.
Rozměry a montážní rozteče
Výkres níže vychází z technického schématu výrobce Golmar v části More information. Uvedené hodnoty jsou v milimetrech.
Celková délka výkresu 249 mm
Šířka 25 mm
Tloušťka 3 mm
Překresleno podle technického výkresu výrobce Golmar. Pro přesnou přípravu dveřního rámu doporučujeme vždy ověřit rozměry podle konkrétního zámku a způsobu montáže.
Hlavní montážní kóty
- celková délka podle technického výkresu: 249 mm
- jmenovitá délka výrobku: 250 mm
- šířka štítku: 25 mm
- tloušťka štítku: 3 mm
- vybrané montážní kóty: 14 mm, 65 mm, 43,5 mm, 62,5 mm, 48,5 mm, 146,5 mm, 28 mm a 12 mm
- výkres výrobce dále uvádí alternativní kóty 9 / 33 mm a 101 / 77 mm
249 mm ve výkresu vs. 250 mm v katalogu
Golmar uvádí v produktové specifikaci rozměr 250 × 25 × 3 mm, zatímco detailní rozměrový výkres udává celkovou délku 249 mm. Pro technickou přípravu montáže doporučujeme řídit se rozměrovým výkresem.
Technické parametry
- typ: čelní štítek pro elektrický zámek
- model: ESCUDO L/G
- provedení: dlouhé
- jmenovité rozměry výrobce: 250 × 25 × 3 mm
- celková délka podle technického výkresu: 249 mm
- kompatibilita: elektrické zámky CV-14P a CV-24P
Identifikace produktu:
Golmar ESCUDO L/G
Kód výrobku: 20690052
EAN: 8429898006772
Dlouhý štítek pro elektrické zámky Golmar Golmar ESCUDO L/G je dlouhý čelní štítek pro elektrické zámky řady CV-14P a CV-24P. Detailní rozměrové schéma usnadňuje kontrolu montážních roztečí a přípravu dveřního rámu před instalací.
