KLEIN TOOLS VDV500-705 • TONE & PROBE TEST AND TRACE KIT
Tónový generátor a sonda pro rychlé dohledání a kontrolu kabelů
Klein Tools VDV500-705 je kompletní sada tónového generátoru a vyhledávací sondy určená pro dohledávání nenapájených vodičů a kabelových tras.
Generátor vyšle do kabelu tónový signál a citlivá sonda pomůže najít správný vodič nebo kabel ve svazku, rozvaděči nebo instalační trase.
Sada navíc umožňuje test kontinuity a při použití dodaného RJ45 kabelu také základní pin-to-pin wiremap test.
📡 Tónový generátor🔎 Vyhledávací sonda🔌 RJ45 / RJ12✅ Test kontinuity💡 Pracovní LED
📡
Rychlé dohledání kabelu
Generátor vyšle tón do vodiče a sonda jej indukčně zachytí. To výrazně usnadní hledání konkrétního kabelu ve svazku nebo rozvaděči.
✅
Kontrola kontinuity
Generátor umí ověřit, zda má testovaný obvod průchodnost. Při odporu pod přibližně 10 kΩ se rozsvítí indikace CONT.
🧭
Pin-to-pin wiremap
Generátor a sonda společně umožňují základní kontrolu zapojení jednotlivých pinů u RJ45 kabelu.
JAK SADA FUNGUJE?
Generátor vyšle tón – sonda najde správný vodič
Tónový generátor připojíte k hledanému kabelu pomocí konektoru nebo dodaných krokosvorek.
Na vzdáleném konci potom sondou procházíte jednotlivé vodiče nebo kabely. Čím blíže je sonda ke správnému vedení, tím výraznější je slyšitelný tón.
TEST KONTINUITY
Rychlá kontrola, zda je vedení průchozí
Tónový generátor obsahuje funkci CONT pro kontrolu kontinuity.
Pokud je odpor obvodu menší než přibližně 10 kΩ, rozsvítí se červená indikace CONT.
Pokud je mezi vodiči kontinuita, nelze současně provádět tónování daného obvodu.
TRASOVÁNÍ VODIČŮ
Vhodné pro otevřené nenapájené kabelové trasy
Sada je určena pro trasování nenapájených vodičů.
Použít ji lze například při:
- hledání kabelu ve svazku,
- identifikaci vodiče v rozvaděči,
- dohledání telefonního nebo datového vedení,
- servisní kontrole kabelové trasy.
VYHLEDÁVACÍ SONDA
Citlivý hrot, nastavitelná hlasitost a pracovní svítilna
Sonda je vybavena odolným nekovovým vodivým hrotem, vestavěným reproduktorem a regulací hlasitosti.
Pracovní LED u hrotu pomáhá při práci v tmavých rozvaděčích, podhledech nebo instalačních šachtách.
K dispozici je také 3,5mm výstup pro sluchátka. Sluchátka nejsou součástí balení.
PŘIPOJENÍ K RŮZNÝM TYPŮM KABELŮ
RJ45, RJ12 i nezakončené vodiče
Součástí balení jsou dva praktické připojovací kabely:
- RJ45–RJ45 – pro datové kabely,
- RJ12 s krokosvorkami – pro nezakončené vodiče nebo další vhodná vedení.
RJ12 konektor lze použít také v kompatibilních telefonních zásuvkách.
Základní wiremap test RJ45
Při použití testeru a sondy společně lze provést pin-to-pin kontrolu RJ45 kabelu.
Jde o základní kontrolu zapojení jednotlivých pinů, nikoli o certifikační měření přenosových parametrů kabeláže.

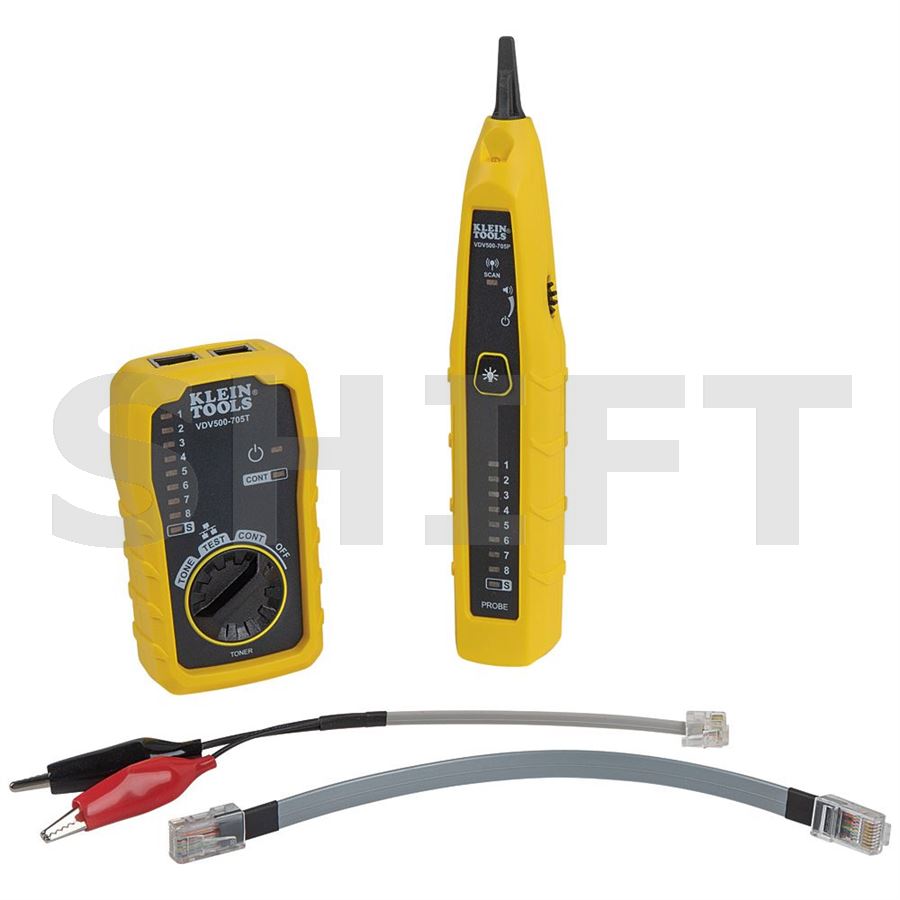

OBSAH BALENÍ
Kompletní sada připravená k použití
- tónový generátor
- vyhledávací sonda
- RJ45–RJ45 testovací kabel
- RJ12 kabel s krokosvorkami
- 4× AAA baterie
NAPÁJENÍ
Čtyři baterie AAA jsou součástí balení
Sada používá 4× AAA baterie, které výrobce dodává přímo v balení.
Technické parametry
- výrobce: Klein Tools
- model: VDV500-705
- produktová řada: Tone & Probe Test and Trace Kit
- typ: analogový tónový generátor + vyhledávací sonda
- určení: trasování a identifikace nenapájených vodičů
- test kontinuity: ano
- limit indikace kontinuity: cca < 10 kΩ
- wiremap: ano, základní pin-to-pin test RJ45
- pracovní LED na sondě: ano
- nastavitelná hlasitost: ano
- sluchátkový výstup: 3,5 mm
- RJ45–RJ45 kabel: součást balení
- RJ12 kabel s krokosvorkami: součást balení
- napájení: 4× AAA
- baterie: součást balení
- materiál těla: ABS
- hmotnost celé sady: cca 0,3 kg
- shoda: REACH, RoHS3, CE-EMC
Důležité bezpečnostní upozornění
VDV500-705 je určeno pouze pro nenapájené vodiče.
Nepoužívejte generátor ani sondu na aktivních elektrických obvodech nebo na vedení s neznámým napětím.
Před tónováním doporučujeme nejprve provést kontrolu kontinuity.
Wiremap funkce slouží pouze k základní kontrole zapojení kabelu a nenahrazuje profesionální certifikaci strukturované kabeláže.
Identifikace produktu:
Výrobce: Klein Tools
Model: VDV500-705
Typ: Tone & Probe Test and Trace Kit
Tónový generátor: ano
Sonda: ano
Kontinuita: ano
Wiremap RJ45: ano
Napájení: 4× AAA
Kompletní sada pro dohledávání a základní kontrolu kabelážeKlein Tools VDV500-705 kombinuje tónový generátor, citlivou vyhledávací sondu, test kontinuity a základní wiremap RJ45 v jednom praktickém kitu. Je vhodný pro elektrikáře, montážníky datových rozvodů a servisní techniky, kteří potřebují rychle najít a identifikovat nenapájené kabelové trasy.
