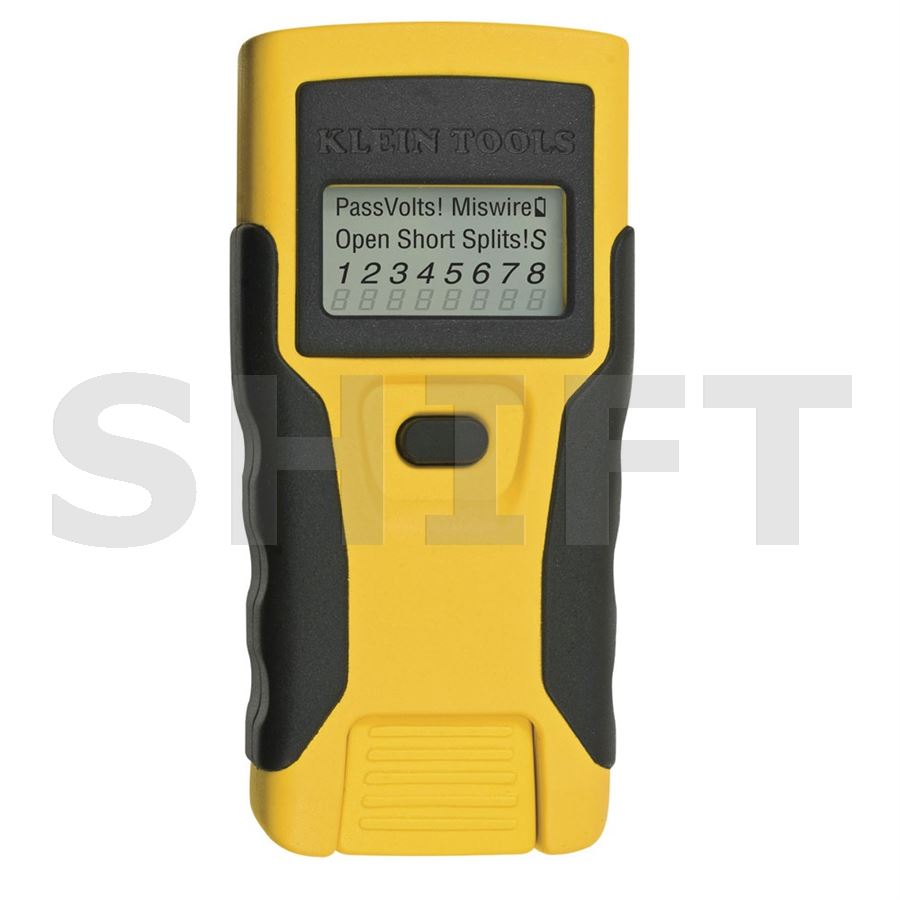

KLEIN TOOLS VDV526-052 • LAN SCOUT® JR.
Rychlý tester datových kabelů RJ45 s wiremap a tónovým generátorem
Klein Tools LAN Scout® Jr. VDV526-052 je kompaktní tester pro kontrolu datové kabeláže s konektory RJ45. Během několika okamžiků pomůže ověřit správnost zapojení vodičů a odhalit nejčastější závady kabelu.
Tester zobrazuje wiremap a rozpozná například přerušený vodič, zkrat, chybné pořadí vodičů nebo split pair. Integrovaný tónový generátor navíc usnadňuje dohledání konkrétního kabelu ve svazku nebo rozvaděči.
🔌 RJ45 datové kabely🧭 Wiremap⚠ Detekce chyb zapojení📢 Tónový generátor🖥 LCD displej
🧭
Přehledný wiremap test
Na displeji okamžitě vidíte, zda jsou jednotlivé vodiče zapojené ve správném pořadí mezi oběma konci kabelu.
⚠
Odhalí běžné závady kabelu
Tester dokáže identifikovat přerušení, zkrat, chybné zapojení, přeházené vodiče a split pair.
📢
Integrovaný tónový generátor
Čtyři režimy tónového generátoru umožňují vyslat tón do vybraného vodiče, páru nebo celé kabeláže a usnadnit její dohledání pomocí kompatibilní induktivní sondy.
RYCHLÁ KONTROLA DATOVÉ KABELÁŽE
Připojíte oba konce kabelu a během chvíle vidíte výsledek
Jeden konec kabelu připojíte do testeru a druhý do odnímatelného vzdáleného modulu. Tester následně zobrazí stav jednotlivých vodičů a upozorní na chyby zapojení.
Vzdálený modul lze uložit přímo do těla přístroje, takže se při přenášení neztrácí.
CO TESTER DOKÁŽE ODHALIT?
Nejčastější chyby datové kabeláže na jednom displeji
- správné zapojení vodičů – wiremap,
- přerušený vodič – OPEN,
- zkrat – SHORT,
- chybně zapojené vodiče – MISWIRE,
- split pair – chybně sestavený pár,
- crossover zapojení,
- stínění kabelu.
TÓNOVÝ GENERÁTOR
Pomůže najít konkrétní kabel ve svazku nebo rozvaděči
LAN Scout Jr. obsahuje integrovaný tónový generátor se 4 režimy.
Tón lze vyslat do konkrétního vodiče, páru nebo celé kabeláže. Pomocí kompatibilní induktivní sondy lze následně kabel dohledat i mezi větším množstvím vedení.
Induktivní sonda není součástí testeru.
Velký LCD displej pro rychlou orientaci
Výsledky testu jsou zobrazené na přehledném LCD displeji. Není potřeba složitě interpretovat jednotlivé kontrolky – stav zapojení je zobrazen přímo jako mapa vodičů.
PODPOROVANÉ DATOVÉ KABELY
Pro běžné strukturované kabeláže
Oficiální datasheet výrobce uvádí použití pro kroucené páry kategorií:
CAT3CAT5CAT5eCAT6CAT6A
Napájení bateriemi LR44
Tester je napájen 4 bateriemi LR44. Díky kompaktnímu provedení je vhodný pro práci v terénu, servisní brašně i každodenní instalace datových rozvodů.
Automatické vypnutí pomáhá šetřit baterie při nečinnosti.
Kompaktní rozměry
LAN Scout Jr. je navržen jako malý ruční tester, který lze snadno přenášet v brašně s nářadím.
Technické parametry
- výrobce: Klein Tools
- model: LAN Scout® Jr. VDV526-052
- kód Shift: VDV526-052
- typ: tester kontinuity datových kabelů
- konektory: RJ45
- určení: kroucená dvojlinka / DATA / LAN
- podporované kategorie: CAT3, CAT5/5e, CAT6/6A
- wiremap: ano
- detekce přerušení: ano
- detekce zkratu: ano
- detekce chybného zapojení: ano
- detekce split pair: ano
- detekce crossover: ano
- detekce stínění: ano
- tónový generátor: ano, 4 režimy
- displej: LCD
- vzdálený terminátor: ano, uložený v těle přístroje
- automatické vypnutí: ano
- upozornění na napětí: ano
- napájení: 4× LR44
- rozměry: cca 117 × 58 × 28 mm
- hmotnost: cca 113–116 g
Důležité upozornění k použití
LAN Scout Jr. je určen pro testování nenapájené kabeláže.
Nepoužívejte tester jako měřicí přístroj na aktivních síťových rozvodech s neznámým napětím.
Tónový generátor slouží pouze k dohledávání kabelu. Pro jeho detekci je nutná kompatibilní induktivní sonda.
Model VDV526-052 již není ve výrobě. Výrobce jej nahradil novější verzí LAN Scout Jr. 2, model VDV526-200.
Identifikace produktu:
Výrobce: Klein Tools
Model: VDV526-052
Produktová řada: LAN Scout® Jr.
Typ: tester datových kabelů RJ45
Wiremap: ano
Tónový generátor: ano
Napájení: 4× LR44
Hmotnost: cca 113–116 g
Praktický tester pro rychlou kontrolu LAN kabelážeKlein Tools LAN Scout Jr. VDV526-052 je kompaktní servisní tester pro rychlé ověření zapojení datových kabelů RJ45. Zobrazuje wiremap, detekuje běžné závady kabeláže a obsahuje tónový generátor pro dohledání vedení. Je vhodný pro montážníky strukturované kabeláže, servisní techniky i správce sítí.
