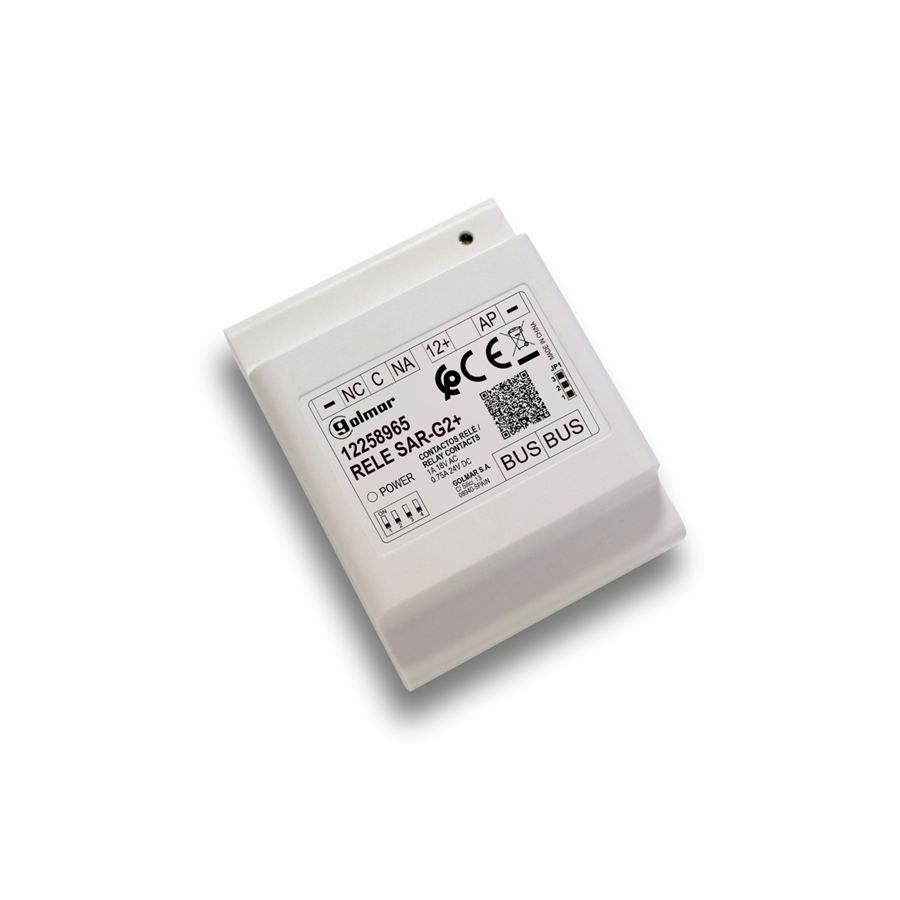

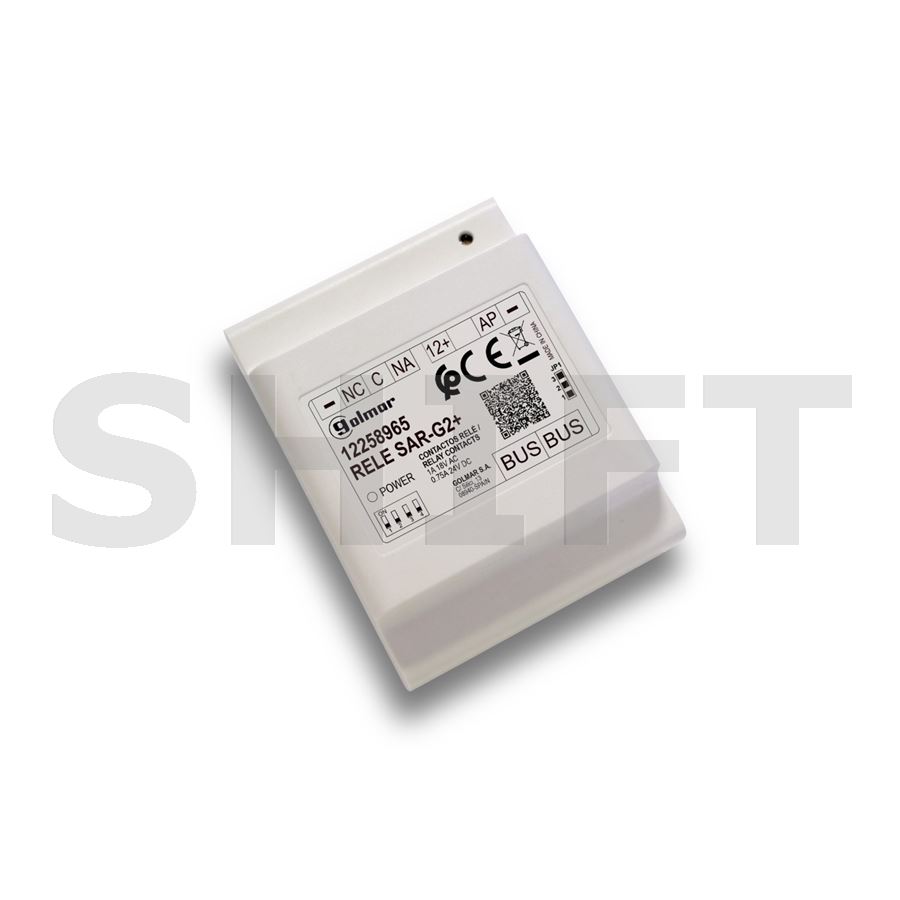

GOLMAR SAR-G2+ • DIGITÁLNÍ RELÉ • DVOUVODIČOVÝ SYSTÉM G2+
Ovládejte schodišťové osvětlení nebo přídavný elektrický zámek přímo z domovního telefonu
Golmar SAR-G2+ je digitální reléový modul, který rozšiřuje možnosti dvouvodičového domovního komunikačního systému Golmar G2+.
Umožňuje využít domovní telefon nebo videomonitor nejen ke komunikaci s návštěvníkem a otevření vstupních dveří, ale také k aktivaci schodišťového osvětlení nebo ovládání dalšího elektrického zámku.
Modul se připojuje na sběrnici G2+, jeho funkce se nastavuje DIP přepínači a díky provedení pro DIN lištu se snadno začlení do technické instalace objektu.
Ovládání osvětleníPřídavný el. zámekSběrnice G2+Montáž na DIN
Dvě možnosti využití
Podle nastavení může modul sloužit k aktivaci schodišťového osvětlení nebo přídavného elektrického zámku.
Ovládání z bytu
Uživatel může příslušnou funkci aktivovat z kompatibilního monitoru nebo telefonu Golmar G2+.
Přehledná instalace
Připojení na sběrnici G2+, konfigurační DIP přepínače, stavová LED a uchycení na DIN lištu.
PRAKTICKÉ VYUŽITÍ
Jedno rozšíření systému, dvě užitečné funkce
Představte si bytový dům vybavený videotelefony Golmar G2+. Obyvatel se vrací večer domů a potřebuje rozsvítit společné schodiště. Nebo má objekt kromě hlavního vstupu ještě druhé dveře, které je potřeba ovládat samostatně.
Právě pro takové situace lze použít digitální relé SAR-G2+. Podle konfigurace poskytne jednu z požadovaných funkcí, aniž by bylo nutné pořizovat další samostatný domovní komunikační systém.
Důležité: Funkce osvětlení a přídavného zámku představují dva nastavitelné provozní režimy. Jeden modul SAR-G2+ není určen k současnému nezávislému provozu obou režimů.
PROVOZNÍ REŽIM 1
Aktivace schodišťového osvětlení z bytu
V tomto režimu umožňuje SAR-G2+ vyvolat sepnutí schodišťového osvětlení pomocí odpovídající funkce kompatibilního domovního telefonu nebo videomonitoru.
To se hodí například v bytových domech, kde chce uživatel rozsvítit společnou chodbu nebo schodiště ještě před odchodem z bytu.
Jak funguje sestava?
Domovní telefon nebo monitor G2+ odešle požadavek prostřednictvím systému. SAR-G2+ aktivuje připojený modul SAR-12/24, který zajišťuje spínání příslušného obvodu osvětlení.
Pro tento režim je nutný další modul SAR-12/24. Samotné SAR-G2+ není určeno k přímému spínání síťového schodišťového osvětlení.
Nastavení: DIP 1, 2 a 3 v poloze OFF, DIP 4 v poloze ON.
PROVOZNÍ REŽIM 2
Ovládání přídavného elektrického zámku
Druhý režim umožňuje ovládat další elektrický zámek přiřazený ke konkrétnímu vstupnímu panelu systému G2+.
Praktické využití najde například u objektů s více vstupními dveřmi nebo s potřebou samostatného ovládání dalšího průchodu.
Jak funguje ovládání?
Uživatel aktivuje příslušnou funkci z kompatibilního telefonu nebo monitoru. SAR-G2+ podle nastavení ovládá elektrický zámek 1 nebo 2 přiřazeného vstupního panelu, a to během vyzvánění nebo komunikace.
Pro elektrický zámek je potřeba zajistit odpovídající externí napájení. Pro střídavý zámek je v instalační dokumentaci uveden transformátor Golmar TF-104.
Důležité pravidlo: Pokud je na vstupním panelu využit výstup zámku 1, SAR-G2+ se nastavuje pro zámek 2, a naopak. Není dovoleno současně přiřadit stejný zámek výstupu tabla i modulu SAR-G2+.
Nastavení: DIP 4 v poloze OFF; ostatní přepínače určují adresu vstupního panelu a zámek 1 nebo 2.
Porovnání provozních režimů
| Vlastnost | Schodišťové osvětlení | Přídavný el. zámek |
|---|
| Účel | Aktivace osvětlení z bytu | Ovládání dalšího zámku |
| Další komponent | SAR-12/24 | Zdroj podle zámku, např. TF-104 pro střídavý zámek |
| DIP 4 | ON | OFF |
| Typické použití | Chodby a schodiště | Další vstupní dveře |
Technické parametry
| Identifikace |
| Výrobce | Golmar |
| Model | SAR-G2+ |
| Kód výrobce | 12258965 |
| EAN | 8429898020204 |
| Funkce a připojení |
| Typ | Digitální reléová jednotka |
| Komunikační systém | Golmar G2+, dvouvodičová instalace |
| Připojení | Sběrnice G2+ |
| Napájení modulu | Ze sběrnice G2+ |
| Provozní režimy | Osvětlení / přídavný el. zámek |
| Reléové kontakty | NC, C, NA |
| Zatížitelnost kontaktů DC | 0,75 A / 24 V DC (18 W) |
| Zatížitelnost kontaktů AC | 1 A / 18 V AC (18 VA) |
| Pomocný výstup | 12 V DC pro aktivaci SAR-12/24 |
| Konfigurace | 4 DIP přepínače SW1 |
| Signalizace | Stavová LED napájení |
| Kapacita systému | Počítá se jako 1 prvek (monitor/telefon) |
| Mechanické provedení |
| Rozměry (Š × V × H) | 69 × 90 × 45 mm |
| Montáž | DIN lišta |
| Šířka na DIN liště | 4 moduly |
| Instalační prostředí | Suché a chráněné místo |
PRO INSTALAČNÍ TECHNIKY
Nastavení pomocí DIP přepínačů
Modul SAR-G2+ je vybaven čtyřpolohovým přepínačem SW1, kterým se volí provozní režim a při ovládání zámku také příslušný vstupní panel.
| Přepínač | Funkce |
|---|
| DIP 1 a 2 | Přiřazení ke vstupnímu panelu 1 až 4 v režimu zámku |
| DIP 3 | OFF = zámek 1; ON = zámek 2 |
| DIP 4 | OFF = elektrický zámek; ON = schodišťové osvětlení |
V režimu schodišťového osvětlení nastavte DIP 1 až 3 na OFF a DIP 4 na ON. Přesné schéma zapojení a přiřazení panelů je uvedeno v instalačním návodu.
INSTALACE
Montáž na DIN lištu
Relé SAR-G2+ je určeno pro montáž na DIN lištu a zabírá prostor čtyř standardních modulů.
Při instalaci je nutné zajistit suché a chráněné prostředí a dodržet zapojení podle dokumentace systému Golmar G2+.
- Modul připojte ke sběrnici G2+ podle instalačního schématu.
- Zvolte požadovaný provozní režim DIP přepínači.
- Pro schodišťové osvětlení použijte přídavné relé SAR-12/24.
- Pro přídavný zámek zajistěte vhodný napájecí zdroj a dodržte zatížitelnost kontaktů.
- Instalaci provádějte pouze při odpojeném napájení a s odpovídající elektrotechnickou kvalifikací.
Před uvedením do provozu zkontrolujte zapojení, konfiguraci a kompatibilitu použitých komponent.
Důležité před objednáním
1. SAR-G2+ je určeno pro systém Golmar G2+. Není univerzálním relé pro libovolný domovní telefon.
2. Pro schodišťové osvětlení je potřeba SAR-12/24. Síťové osvětlení se nespíná přímo kontakty SAR-G2+.
3. Přídavný elektrický zámek vyžaduje vhodné napájení. Například střídavý zámek může být napájen transformátorem TF-104 podle instalačního schématu.
4. Dodržujte zatížitelnost reléových kontaktů. Maximální hodnoty jsou 0,75 A při 24 V DC nebo 1 A při 18 V AC.
5. Modul se započítává do kapacity systému G2+ jako jeden vnitřní přístroj. Při návrhu rozsáhlejší instalace je nutné tuto skutečnost zohlednit.
Identifikace produktu:
Výrobce: Golmar
Model: SAR-G2+
Kód výrobce: 12258965
EAN: 8429898020204
Typ: Digitální reléová jednotka
Systém: Golmar G2+
Rozměry: 69 × 90 × 45 mm
Montáž: DIN lišta, 4 moduly
Rozšiřte možnosti domovního systému Golmar G2+Golmar SAR-G2+ (12258965) umožňuje ovládání schodišťového osvětlení nebo přídavného elektrického zámku prostřednictvím kompatibilních telefonů a monitorů systému G2+. Nabízí jednoduchou konfiguraci pomocí DIP přepínačů, připojení na dvouvodičovou sběrnici a montáž na DIN lištu. Praktické řešení pro bytové domy, administrativní budovy a další objekty, kde je potřeba rozšířit funkce vstupního systému.
