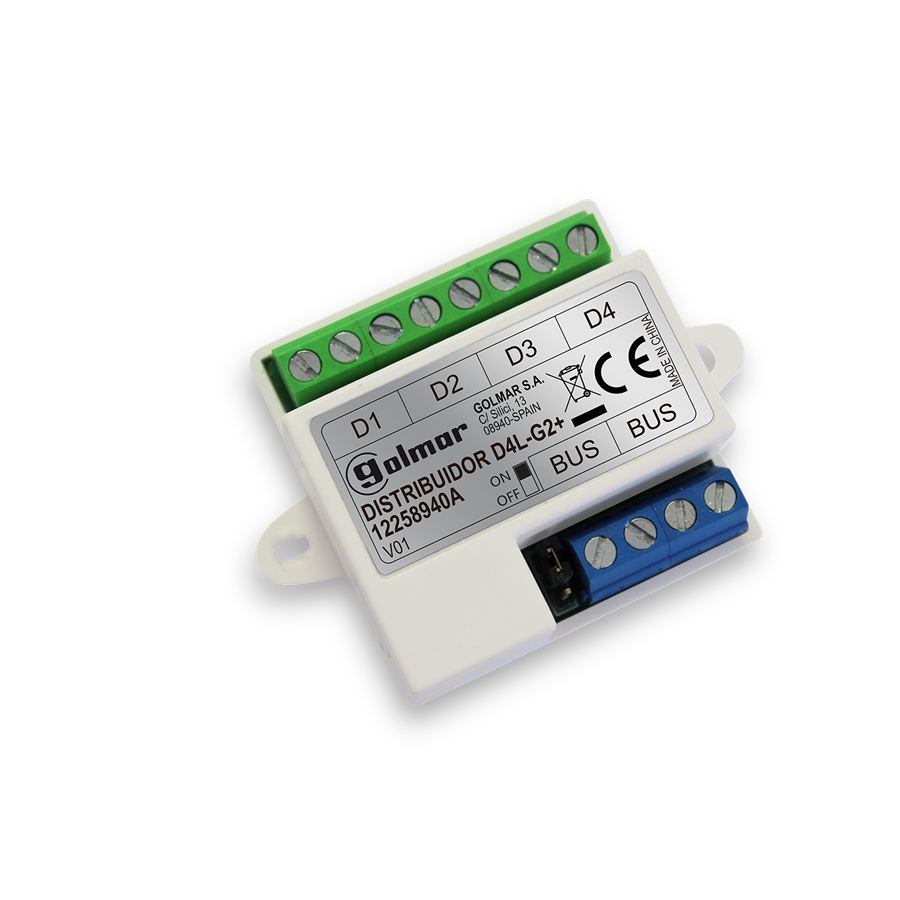

Golmar D4L-G2+ – 4výstupový distributor pro sběrnici G2+
Kompaktní 4výstupový distributor pro dvouvodičové digitální instalace Golmar G2+. Umožňuje rozdělit sběrnici BUS do čtyř samostatných větví pro připojení vnitřních jednotek a obsahuje zakončovací odpor vedení.
4 výstupy
Výstupy D1, D2, D3 a D4 pro rozdělení sběrnice.
2vodičový systém G2+
Určeno pro digitální instalace Golmar G2+.
Zakončení vedení
Integrovaný přepínatelný zakončovací odpor.
Kompaktní provedení
Rozměry pouze 45 × 45 × 15 mm.
Rozdělení sběrnice G2+ do čtyř větví
D4L-G2+ slouží k rozbočení dvouvodičové digitální sběrnice systému Golmar G2+. Na vstup BUS se přivede hlavní vedení systému a čtyři výstupy D1 až D4 umožňují vytvořit jednotlivé odbočky k vnitřním jednotkám.
G2+ BUS → D4L-G2+ → D1 | D2 | D3 | D4
Použití v bytových instalacích
Distributor je určen zejména pro instalace, kde je potřeba z hlavní sběrnice vytvořit několik odboček k monitorům nebo dalším kompatibilním vnitřním jednotkám G2+.
Typickým příkladem je bytový dům, kde jeden distributor obslouží až čtyři odbočky. Pro větší instalace lze topologii vytvořit pomocí více distributorů podle projektu a pravidel kabeláže systému G2+.
Zakončení sběrnice D4L-G2+ obsahuje zakončovací odpor vedení. Jeho nastavení závisí na umístění distributoru v instalaci. Distributor na konci příslušné větve se nastavuje jako zakončený, zatímco u průběžného distributoru se zakončení nepoužije.
Připojení
| Označení | Funkce |
| BUS | Připojení dvouvodičové sběrnice G2+ |
| D1 | Výstup / odbočka 1 |
| D2 | Výstup / odbočka 2 |
| D3 | Výstup / odbočka 3 |
| D4 | Výstup / odbočka 4 |
Technické parametry
| Typ | Distributor sběrnice |
| Systém | Golmar G2+ |
| Instalace | 2 vodiče |
| Počet distribuovaných výstupů | 4 |
| Výstupy | D1, D2, D3, D4 |
| Zakončení vedení | Integrovaný zakončovací odpor |
| Konektory | Pevné, neodnímatelné |
| Rozměry (Š × V × H) | 45 × 45 × 15 mm |
Identifikace výrobku
| Výrobce | Golmar |
| Reference | D4L-G2+ |
| Kód výrobce | 12258940A |
| EAN | 8429898020044 |
Golmar D4L-G2+ je kompaktní distributor pro rozdělení dvouvodičové sběrnice G2+ do čtyř odboček. Je určen především pro přehledné rozvedení instalace k jednotlivým vnitřním jednotkám systému.
