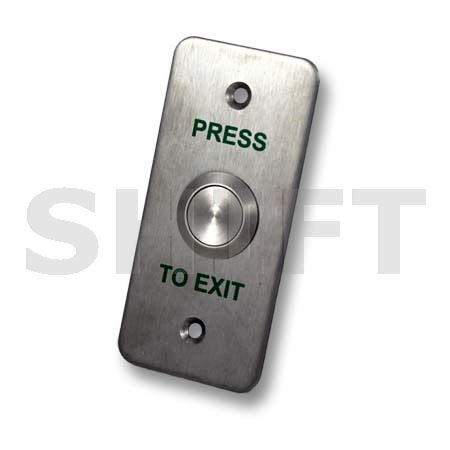

UWC EBP-S01A • ÚZKÉ NEREZOVÉ ODCHODOVÉ TLAČÍTKO
Spolehlivé otevírání dveří i tam, kde je málo místa
UWC EBP-S01A je mechanické odchodové tlačítko určené pro ovládání elektrických zámků a přístupových systémů.
Jeho hlavní předností je úzký nerezový čelní panel o šířce pouhých 40 mm. Díky tomu se hodí i na užší dveřní rámy, zárubně a další místa, kde není dostatek prostoru pro běžné čtvercové odchodové tlačítko.
Tlačítko je určeno pro zápustnou montáž. S vhodným přídavným krytem jej lze instalovat také na povrch, což rozšiřuje možnosti použití při nových instalacích i rekonstrukcích.
📏 Šířka jen 40 mm🛡️ Nerezové provedení🔧 Zápustná montáž🏠 Povrchová montáž s krytem⚡ 2 kontakty
📏
Úzké provedení
Čelní panel široký pouze 40 mm umožňuje instalaci na úzké montážní plochy, kde by rozměrnější tlačítko překáželo nebo se nevešlo.
🛡️
Nerezový čelní panel
Nerezové provedení nabízí odolný povrch vhodný pro běžné každodenní používání v kancelářích, provozovnách a dalších objektech.
🔧
Dvě možnosti montáže
Standardně se instaluje pod omítku. S vhodným doplňkovým krytem lze tlačítko použít také pro povrchovou instalaci.
JAK TLAČÍTKO FUNGUJE?
Stisknutím tlačítka aktivujete ovládání dveří
Po stisknutí tlačítka EBP-S01A dojde ke změně stavu jeho elektrických kontaktů. Připojená řídicí jednotka nebo vhodně zapojený obvod může tento signál využít k odemknutí dveří.
Tlačítko slouží jako ovládací prvek elektronického přístupového systému. Samotné dveře mechanicky neodemyká.
ÚZKÉ PROVEDENÍ
Praktické řešení pro úzké dveřní rámy
Ne u každých dveří je dostatek místa pro klasické čtvercové odchodové tlačítko.
UWC EBP-S01A má čelní panel o rozměrech 84 × 40 mm. Je proto vhodnou volbou pro instalace s omezenou šířkou montážního prostoru.
Úzké provedení oceníte například při montáži vedle dveří nebo na vhodnou část dveřního rámu. Vždy je však nutné ověřit dostatek prostoru pro upevnění a připojení vodičů.
Šířka čelního panelu
40 mm
Kompaktní provedení pro úzké montážní plochy
MOŽNOSTI INSTALACE
Pod omítku, nebo na povrch s přídavným krytem
Zápustná montážStandardní způsob instalace. Spínací mechanismus se umístí do připraveného montážního prostoru a nerezový panel zůstane přístupný na povrchu.
Povrchová montážMožná při použití vhodného přídavného krytu, který vytvoří potřebný prostor pro spínací mechanismus a připojovací vodiče.
Upozornění: Pro povrchovou instalaci je nutný odpovídající kryt. Před objednáním ověřte jeho kompatibilitu a dostupnost.
Dva elektrické kontakty pro ovládání přístupového systému
EBP-S01A je vybaveno dvěma kontakty pro připojení do ovládacího obvodu.
Konkrétní způsob zapojení závisí na požadavcích připojeného elektrického zámku nebo řídicí jednotky.
Mechanický spínač ke své funkci nepotřebuje vlastní napájecí napětí. Elektrický signál vzniká změnou stavu kontaktů při stisknutí tlačítka.
Kde tlačítko UWC EBP-S01A využijete?
Úzké nerezové odchodové tlačítko je vhodné pro elektronicky ovládané dveře například v těchto objektech:
- Kanceláře a administrativní budovy – pohodlné otevírání dveří při odchodu.
- Bytové domy – ovládání společných nebo vstupních dveří.
- Obchody a provozovny – ovládání dveří do zázemí.
- Technické a skladové prostory – mechanický ovládací prvek pro přístupový systém.
- Dveře s úzkými rámy – kompaktní provedení vhodné tam, kde je omezený montážní prostor.
Rozměry UWC EBP-S01A
Čelní nerezový panel má rozměry 84 × 40 mm. Celková hloubka tlačítka včetně kontaktů je 37 mm.
Orientační rozměrové schéma
Výška panelu
84 mm
Šířka panelu
40 mm
Celková hloubka
37 mm
Tloušťka plechu
2 mm
Schéma je zjednodušené a slouží pouze k orientaci v rozměrech. Nezobrazuje přesné provedení tlačítka ani montážní otvory.
Technické parametry
- výrobce: UWC / ALGATEC
- model: EBP-S01A
- kód Shift: UWC EBP-S01A
- typ: mechanické odchodové tlačítko
- provedení: úzké
- materiál čelního panelu: nerezová ocel
- montáž: zápustná – pod omítku
- alternativní montáž: povrchová s vhodným přídavným krytem
- počet kontaktů: 2
- napájení mechanického spínače: není potřeba
- výška čelního panelu: 84 mm
- šířka čelního panelu: 40 mm
- celková hloubka včetně kontaktů: 37 mm
- tloušťka nerezového plechu: 2 mm
- použití: ovládání elektrických zámků a systémů kontroly vstupu
Důležité informace k instalaci
EBP-S01A je mechanické odchodové tlačítko, nikoli samostatný elektrický zámek nebo napájecí zdroj.
Standardní montáž je zápustná. Pro povrchovou instalaci je nutné použít vhodný přídavný kryt.
Před elektrickým zapojením je nutné ověřit konfiguraci a maximální zatížení kontaktů podle technické dokumentace konkrétního provedení.
Při použití na únikových cestách musí být celý systém odblokování dveří navržen podle příslušných bezpečnostních a požárních požadavků. Běžné odchodové tlačítko samo o sobě nenahrazuje certifikované nouzové odblokování.
Identifikace produktu:
Výrobce: UWC / ALGATEC
Model: EBP-S01A
Kód Shift: UWC EBP-S01A
Typ: mechanické odchodové tlačítko
Provedení: úzké, nerezové
Montáž: zápustná / povrchová s krytem
Počet kontaktů: 2
Rozměry panelu: 84 × 40 mm
Celková hloubka: 37 mm
Úzké nerezové tlačítko pro pohodlné ovládání dveříUWC EBP-S01A je praktickou volbou pro elektronicky zabezpečené dveře, u kterých je omezený prostor pro montáž. Nabízí nerezový čelní panel, šířku pouhých 40 mm, dva kontakty a možnost zápustné i povrchové instalace s přídavným krytem. Hodí se do kanceláří, bytových domů, provozoven i dalších objektů s přístupovým systémem.
