19" rozvaděč jednodílný 18U/500mm, sklo

19" rozvaděč jednodílný 18U/500mm, sklo

Vaše cena bez DPH
4 906,00 Kč
Vaše cena s DPH
5 936,26 Kč
4906
Dostupnost
Není skladem
Kód
RBA-18-AS5-XAX-A1




19" NÁSTĚNNÝ DATOVÝ ROZVADĚČ | 18U

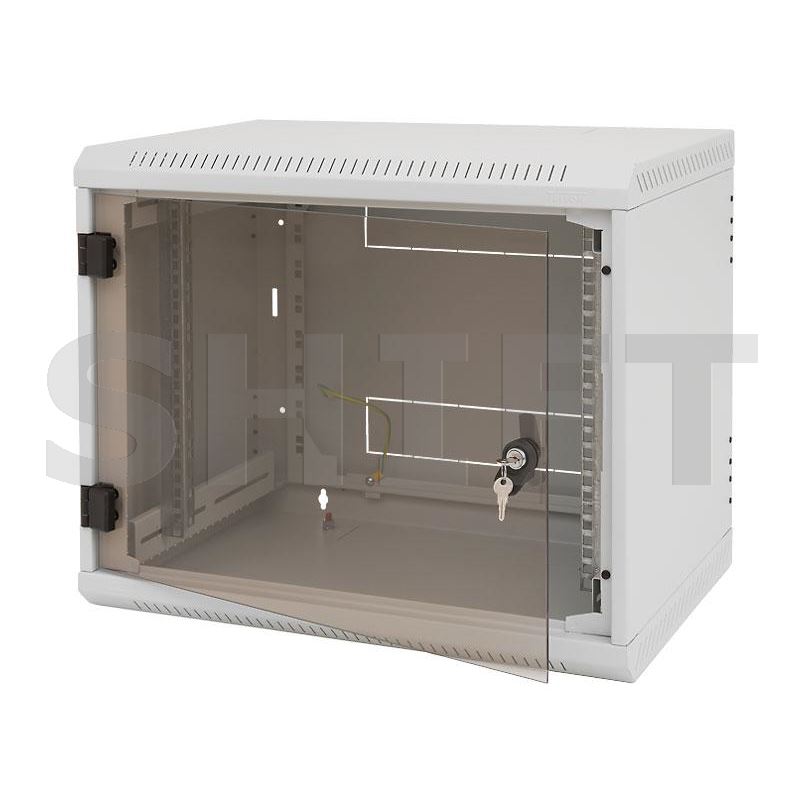

TRITON RBA-18-AS5-XAX-A1 – 19" jednodílný rozvaděč 18U/500 mm, skleněné dveře

Prostorný nástěnný datový rozvaděč pro bezpečné a přehledné umístění síťových prvků, patch panelů, switchů a dalšího 19" příslušenství. Montážní kapacita 18U nabízí dostatek místa pro rozsáhlejší firemní datové sítě, kamerové systémy a strukturovanou kabeláž. Jmenovitá hloubka 500 mm poskytuje více prostoru pro instalaci zařízení a vedení kabeláže než rozvaděče s hloubkou 400 mm. Prosklené přední dveře umožňují snadnou vizuální kontrolu instalovaných zařízení bez nutnosti otevření rozvaděče.

VNĚJŠÍ ROZMĚRY ROZVADĚČE (Š × V × H)
600 × 900 × 495 mm
Šířka 60 cm | Výška 90 cm | Hloubka 49,5 cm

Hlavní přednosti: standardní 19" montáž, kapacita 18U, jmenovitá hloubka 500 mm, pevná ocelová konstrukce, prosklené uzamykatelné přední dveře, nastavitelné 19" montážní lišty a maximální doporučené zatížení 100 kg.

Rozměry rozvaděče – klíčové údaje pro výběr

600 mm
Vnější šířka
900 mm
Vnější výška
495 mm
Vnější hloubka
Důležité upozornění: Označení 500 mm představuje jmenovitou hloubku rozvaděče. Skutečná vnější hloubka je 495 mm. Výška 18U označuje montážní kapacitu pro zařízení, nikoliv celkovou vnější výšku rozvaděče, která činí 900 mm.

Technické parametry

Výrobce TRITON
Model RBA-18-AS5-XAX-A1
Typ rozvaděče Nástěnný, jednodílný
Montážní standard 19"
Montážní výška 18U (800,1 mm)
Vnější šířka 600 mm
Vnější výška 900 mm
Vnější hloubka 495 mm
Jmenovitá hloubka 500 mm
Hmotnost 27,7 kg
Maximální doporučené zatížení 100 kg
Materiál konstrukce Ocelový plech
Přední dveře Prosklené, uzamykatelné
Skleněná výplň dveří Bezpečnostní kalené sklo, tloušťka 4 mm
Montážní lišty 19", nastavitelné do hloubky
Kabelové vstupy V horní, spodní a zadní části, s vylamovacími záslepkami

Kde rozvaděč využijete?

Rozvaděč TRITON 18U/500 mm je vhodný pro přehledné uspořádání síťových komponent v kancelářích, firmách, provozovnách a technických místnostech. Oproti menším variantám 4U, 6U, 9U, 12U a 15U nabízí větší montážní kapacitu pro kombinaci síťových prvků, datové kabeláže a příslušenství. Díky hloubce 500 mm poskytuje také více prostoru pro kabelové propojení a konektory.

  • Uložení 19" patch panelů a datové kabeláže.
  • Instalace síťových switchů a PoE switchů.
  • Umístění kompatibilních komponent kamerových systémů.
  • Organizace napájecích a datových rozvodů.
  • Ochrana síťových zařízení před neoprávněným přístupem.
  • Montáž na stěnu v kancelářích a technickém zázemí.

Na co myslet před objednáním?

1. Změřte dostupný prostor.
Rozvaděč má vnější rozměry 600 × 900 × 495 mm. Počítejte také s místem potřebným pro otevření dveří, přívod kabeláže a případné větrání.

2. Ověřte hloubku instalovaných zařízení.
Jmenovitá hloubka rozvaděče 500 mm neznamená, že lze dovnitř umístit zařízení hluboké 500 mm. Je nutné počítat s montážními lištami, konektory, kabeláží a prostorem pro její ohyb.

3. Zkontrolujte kapacitu 18U.
Jedna montážní jednotka U odpovídá výšce 44,45 mm. Rozvaděč nabízí celkovou montážní kapacitu 800,1 mm. Při plánování doporučujeme ponechat prostorovou rezervu pro kabeláž a případné další rozšíření sítě.

4. Zohledněte zatížení a způsob upevnění.
Maximální doporučené zatížení rozvaděče činí 100 kg. Při montáži na stěnu je nutné zohlednit také vlastní hmotnost rozvaděče 27,7 kg, pevnost podkladu a vhodný kotevní materiál. Maximální zatížení rozvaděče samo o sobě nezaručuje dostatečnou únosnost stěny.

Montáž a doporučené příslušenství

Rozvaděč je určen pro montáž na dostatečně pevnou stěnu. Pevná ocelová konstrukce umožňuje stabilní umístění kompatibilního síťového vybavení. Pro upevnění je nutné použít kotevní materiál odpovídající typu stěny a celkovému zatížení.

Nastavitelné 19" montážní lišty umožňují přizpůsobit jejich polohu hloubce instalovaných zařízení. Kabelové vstupy v horní, spodní a zadní části usnadňují přivedení datové kabeláže do rozvaděče. Při instalaci je důležité dodržet doporučené poloměry ohybu datových kabelů.

Podle potřeb konkrétní instalace lze rozvaděč doplnit například o:

  • 19" patch panely pro datové rozvody.
  • 19" police pro menší síťová zařízení.
  • Vyvazovací panely pro organizaci kabeláže.
  • Napájecí panely PDU.
  • Záslepky a další kompatibilní 19" příslušenství.

Dokumenty a technické informace

Pro správný návrh instalace doporučujeme prostudovat originální technický katalog výrobce TRITON. Obsahuje rozměrové výkresy, technické parametry, montážní rozteče a další informace k jednodílným nástěnným rozvaděčům řady RBA.

Technický katalog TRITON – PDF (CZ) Zobrazit produkt na SHIFT.cz

Technický katalog výrobce zahrnuje řadu RBA. Pro přesné objednací provedení použijte označení RBA-18-AS5-XAX-A1.
