Mikrovlnný radarový senzor pro spolehlivou aktivaci automatických dveří

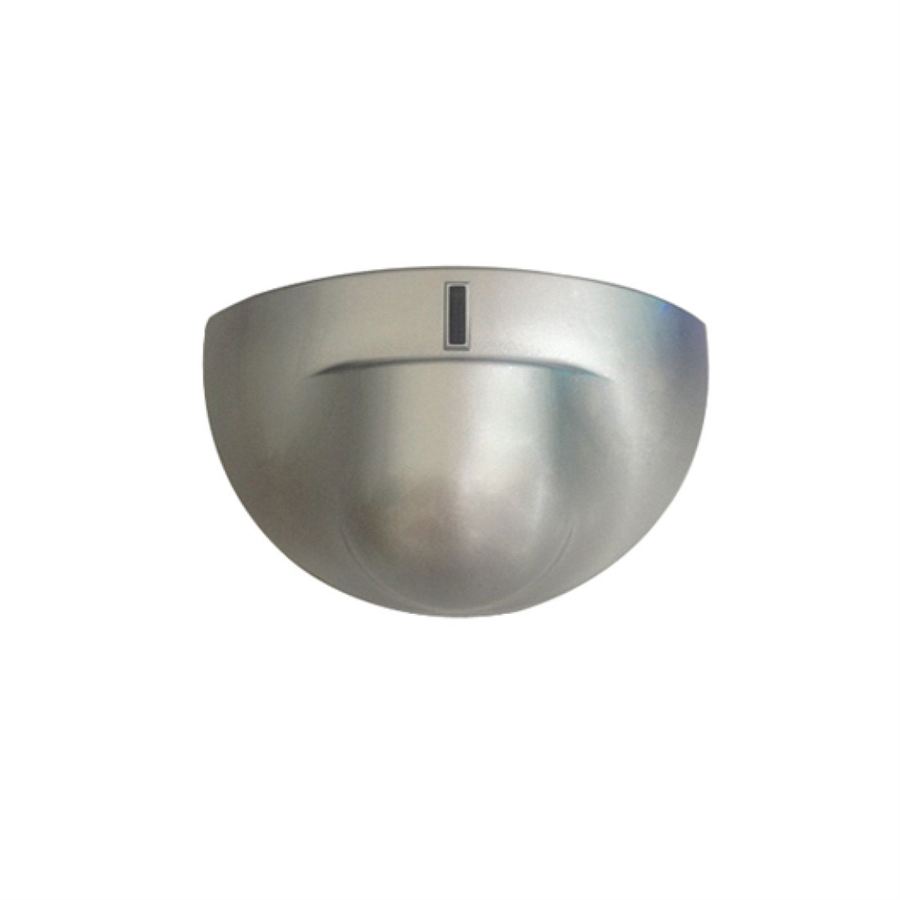

SEBURY 204T je kompaktní mikrovlnný senzor pohybu určený především jako aktivační prvek automatických dveří. Pracuje v pásmu 24GHz a při detekci pohybu sepne bezpotenciálový reléový kontakt N.O. Díky širokému rozsahu napájení AC/DC 12-36V se snadno začleňuje do různých dveřních automatik a řídicích systémů.
Senzor se hodí do vstupů obchodů, kancelářských budov, recepcí, skladů a dalších míst, kde má pohyb osoby nebo vozidla vyvolat otevření dveří či jinou řídicí akci. Maximální instalační výška 3,2m, výrobcem uváděná detekční plocha až 3 × 2m a přívodní kabel o délce 2,5m poskytují instalačnímu technikovi dostatek prostoru pro vhodné umístění a přesné nastavení.
Praktické přednosti modelu 204T
- bezkontaktní detekce pohybu mikrovlnnou technologií 24GHz,
- univerzální napájení AC/DC 12-36V,
- reléový výstup N.O. pro připojení vstupu dveřní automatiky,
- maximální spínané napětí 48V AC/DC,
- krytí IP54 a provoz při nekondenzující vlhkosti až 90 %,
- kompaktní tělo 120 × 80 × 50mm a hmotnost pouze 220g.
Zapojení a návrh instalace
Výstup N.O. je určen k předání spínacího povelu nadřazenému zařízení. Před zapojením vždy ověřte dovolené napětí a proud vstupu dveřní automatiky. Maximální spínací proud je 0,5A při AC nebo 1A při DC a výrobce uvádí maximální spínaný výkon 55VA / 24W. Dosah senzoru ovlivňuje montážní výška, orientace, okolní konstrukce a pohyb v prostoru; finální nastavení proto proveďte zkouškou přímo na místě instalace.
Jak se mikrovlnná detekce chová v praxi
Radarový senzor nevyžaduje přímý optický kontakt s osobou. Mikrovlnný signál může procházet sklem a některými tenkými nekovovými materiály; stejná vlastnost je výhodná i riziková. Při nevhodném natočení může čidlo reagovat na pohyb za dveřmi, výlohou nebo lehkou příčkou. Snímací prostor proto vždy nastavte na místě, vyzkoušejte příchod z obou směrů a ověřte, že se dveře neotevírají při pohybu mimo zamýšlenou zónu.
Bezpotenciálový kontakt lze použít nejen pro aktivační vstup automatických dveří, ale také jako povelový signál pro další kompatibilní automatiku, signalizaci nebo řízení osvětlení. Relé není výkonovým výstupem pro motor či jinou velkou zátěž; vždy je nutné dodržet povolené napětí, proud a spínaný výkon.
