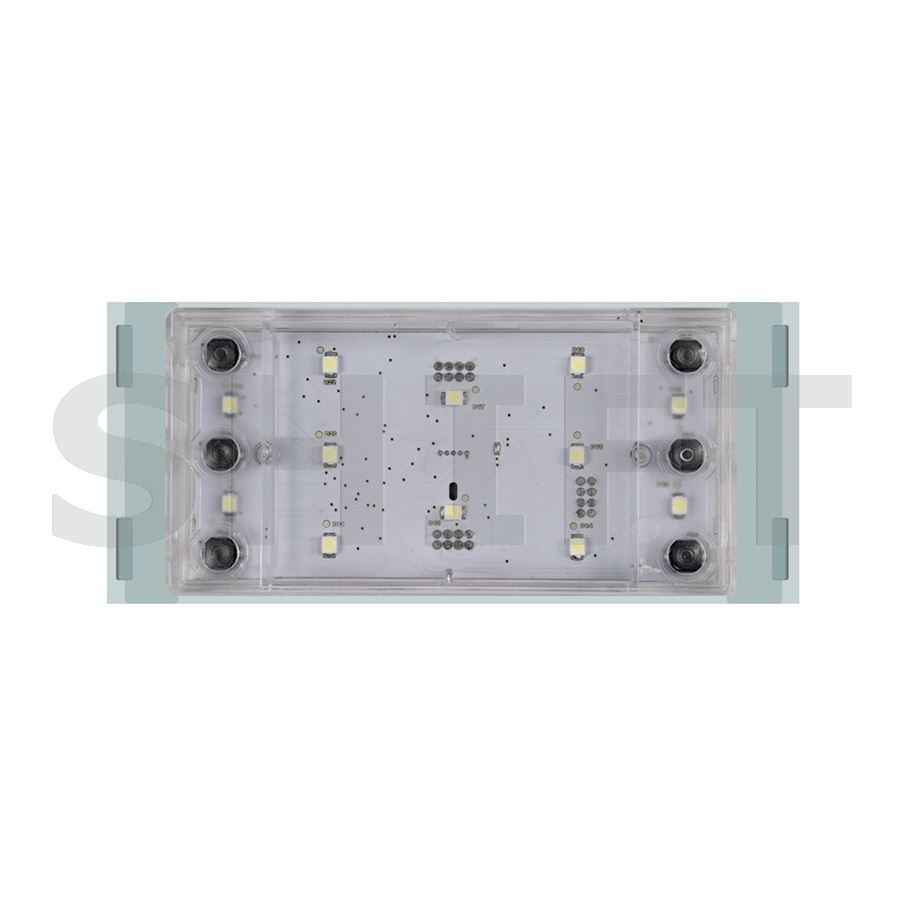

GOLMAR EL706D • ELEKTRONIKA TLAČÍTEK SUPRA
Rozšiřující elektronický modul tlačítek pro vstupní panely SUPRA
Golmar EL706D je elektronický modul určený pro rozšíření modulárních vstupních panelů SUPRA o další volací tlačítka. Podporuje konfiguraci až 3 jednoduchých nebo 6 dvojitých tlačítek a propojuje se s hlavním audio/video modulem a dalšími EL706D pomocí konektorových kabelů.
Pro panely SUPRA 3 / 6 tlačítek Automatické adresování LED podsvětlení jmenovek
Až 6 tlačítek
Jeden EL706D obsluhuje až 3 jednoduchá nebo 6 dvojitých volacích tlačítek.
Snadné rozšíření
Moduly lze řetězit pomocí konektorů IN a OUT a dodávaných propojovacích kabelů.
Automatické adresování
Při správném pořadí propojení jsou kódy tlačítek přiřazeny automaticky.
Podsvětlení jmenovek
Elektronika zajišťuje bílé LED podsvětlení jmenovek kompatibilních tlačítkových modulů SUPRA.
DŮLEŽITÉ
EL706D není kompletní tlačítkový modul
EL706D je vnitřní elektronika tlačítek. Pro vytvoření kompletního vstupního panelu se kombinuje s odpovídajícím čelním tlačítkovým modulem SUPRA, hlavní audio/video elektronikou a mechanickými díly panelu.
Jak EL706D funguje
Modul EL706D rozšiřuje hlavní elektroniku vstupního panelu SUPRA o další volací tlačítka. Jednotlivé moduly se zapojují za sebou prostřednictvím konektorů IN a OUT.
Princip zapojení:
hlavní audio/video modul → EL706D → EL706D → další EL706D podle sestavy panelu
Konektory IN a OUT
Elektronika má vstupní konektor IN pro připojení předchozího modulu a výstupní konektor OUT pro pokračování k dalšímu modulu.
| Prvek | Funkce |
| IN | vstup z předchozího modulu |
| OUT | výstup k následujícímu modulu |
| Úchyty | mechanické upevnění elektroniky k rámu |
AUTOMATICKÉ PŘIŘAZENÍ TLAČÍTEK
Minimum ručního nastavování
Při propojení modulů v předepsaném pořadí systém automaticky přiřadí kódy jednotlivým tlačítkům. Pokud instalace vyžaduje jiné přiřazení, lze kódy následně změnit v konfiguraci vstupního panelu.
Individuální přiřazení tlačítek
Připojené moduly EL706D jsou rozpoznány hlavním audio/video modulem. V jeho konfiguračním rozhraní lze následně kontrolovat a měnit přiřazení jednotlivých tlačítek.
Každému tlačítku lze podle konfigurace systému přiřadit požadovanou adresu bytu 1 až 128. U odpovídajících instalací lze tlačítko nastavit také pro volání na recepci.
3 jednoduchá nebo 6 dvojitých tlačítek
Jeden elektronický modul EL706D lze použít pro dvě základní konfigurace tlačítkových čel SUPRA:
3
jednoduchá tlačítka
Pro tlačítkové moduly SUPRA s jedním volacím tlačítkem v každé pozici.
6
dvojitých tlačítek
Pro tlačítkové moduly SUPRA se dvěma samostatnými tlačítky v každé pozici.
Kompatibilní tlačítkové moduly SUPRA
EL706D se používá jako elektronika za tlačítkovými čelními moduly SUPRA. Výrobce jej uvádí jako příslušenství například pro následující varianty:
S3120/AL
tlačítkový modul SUPRA
S3130/AL
tlačítkový modul SUPRA
S3240/AL
dvojitá tlačítka SUPRA
S3260/AL
dvojitá tlačítka SUPRA
ROZSÁHLEJŠÍ PANELY SUPRA
Propojení mezi instalačními boxy
Pokud tlačítkové moduly pokračují do další instalační krabice, poslední modul první krabice musí být propojen s prvním modulem následující krabice. Pro toto propojení je určen kabel RAP-SUPRA.
Technické parametry
| Parametr | Hodnota |
| Reference | EL706D |
| Typ | elektronický modul tlačítek |
| Určení | digitální vstupní panely SUPRA |
| Jednoduchá tlačítka | až 3 |
| Dvojitá tlačítka | až 6 |
| Adresování | automatické / přes webserver hlavního modulu |
| Podsvětlení jmenovek | bílé LED |
| Propojení modulů | IN / OUT konektory |
| Dodávaný kabel | 16 cm |
SOUČÁST DODÁVKY
Výrobce uvádí u EL706D 16cm propojovací kabel pro připojení modulu v sestavě SUPRA.
IDENTIFIKACE PRODUKTU
Reference: EL706D
Kód výrobce: 12580706
EAN: 8429898026107
GOLMAR EL706D – elektronika tlačítek pro modulární panely SUPRA Rozšiřující elektronický modul pro 3 jednoduchá nebo 6 dvojitých volacích tlačítek SUPRA. Nabízí automatické přiřazení tlačítek, možnost následné konfigurace přes webserver hlavního modulu, bílé LED podsvětlení jmenovek a jednoduché řetězení dalších modulů.
