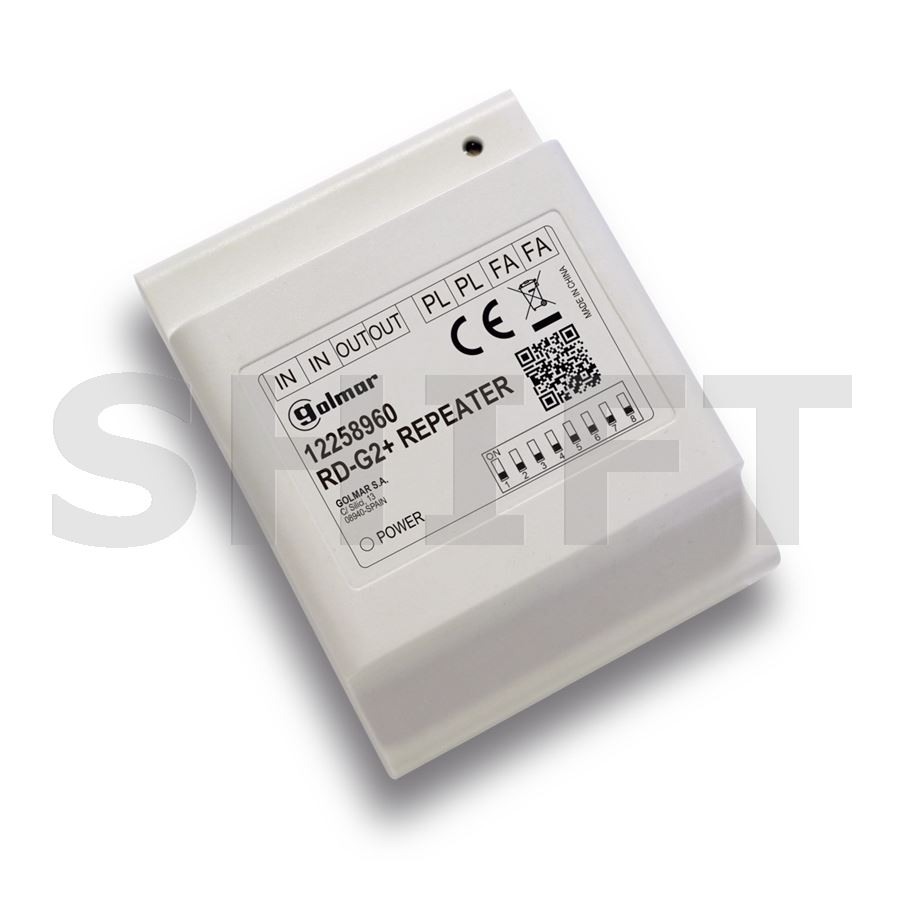

Golmar RD-G2+ – digitální opakovač pro rozšíření systému G2+
Systémový modul pro dvouvodičové digitální instalace Golmar G2+. Podle zvoleného provozního režimu umožňuje prodloužit vzdálenost sběrnice, rozšířit kapacitu systému nebo vytvářet rozsáhlejší vícebudovové instalace. Modul je určen pro montáž na DIN lištu.
Systém G2+
Pro digitální sběrnici se 2 nepolarizovanými vodiči.
3 provozní režimy
Amplifier, Power a Block podle typu instalace.
Rozšíření systému
Pro větší vzdálenosti a vyšší počet systémových jednotek.
4 DIN moduly
Montáž do rozvaděče na DIN lištu.
Více než běžný opakovač
RD-G2+ je aktivní systémový prvek určený pro rozsáhlejší instalace Golmar G2+. Jeho konkrétní funkce závisí na nastavení DIP přepínačů. Výrobce definuje tři provozní režimy: Amplifier, Power a Block.
Modul tak lze podle projektu použít například k prodloužení monitorové sběrnice, zvýšení počtu připojených vnitřních jednotek nebo k vytvoření systému s více budovami a společnými vstupními tably.
G2+ – 2 vodiče | Amplifier / Power / Block | 4 DIN | 69 × 90 × 45 mm
Režim Amplifier
V režimu Amplifier slouží RD-G2+ k prodloužení monitorové sběrnice. Výrobce tento režim používá v instalacích, kde standardní délka sběrnice již nestačí.
Při použití kabelu Golmar RAP-2150 výrobce uvádí použití tohoto režimu při překročení vzdálenosti 190 m monitorové sběrnice. Pro takovou konfiguraci je použit jeden RD-G2+ v režimu Amplifier společně s RD-G2+ v režimu Power a jeho napájecím zdrojem FA-G2+.
Režim Power
Režim Power je určen k rozšíření kapacity systému. Jeden RD-G2+ umožňuje přidat až 32 dalších vnitřních jednotek. Výrobce uvádí možnost použití až čtyř modulů RD-G2+, tedy instalaci až se 128 prvky.
Tento režim umožňuje také vytvářet stoupací vedení s až 32 vnitřními jednotkami na jednu stoupačku.
Režim Block
Pro rozsáhlé objekty a vícebudovové instalace je k dispozici Block mode. Výrobce uvádí možnost systému s až 4 společnými vstupními tably a 32 budovami, přičemž každá vnitřní budova může mít až 4 vlastní vstupní tabla.
Adresa budovy se nastavuje pomocí DIP přepínačů RD-G2+. Každý modul použitý v režimu Block musí mít vlastní adresu.
Napájení závisí na provozním režimu Při použití RD-G2+ v režimu Power nebo Block výrobce požaduje pro každý modul napájecí zdroj FA-G2+. Konkrétní zapojení, počet modulů a délky vedení je nutné navrhnout podle instalačního schématu systému G2+.
Konfigurace pomocí DIP přepínačů
Osmipólový DIP přepínač na modulu slouží k nastavení provozního režimu, adresy budovy při použití režimu Block a zakončení vedení. RD-G2+ je proto konfigurovatelným systémovým prvkem a jeho nastavení musí odpovídat konkrétnímu projektu.
Montáž
Modul se instaluje na DIN lištu a zabírá šířku 4 DIN modulů. Výrobce požaduje instalaci na suchém a chráněném místě bez rizika kapající nebo stříkající vody.
Technické údaje
| Typ | Digitální opakovač / rozšiřující modul |
| Systém | Golmar G2+ |
| Sběrnice | 2 nepolarizované vodiče |
| Provozní režimy | Amplifier / Power / Block |
| Rozšíření v režimu Power | Až 32 dalších jednotek na jeden RD-G2+ |
| Max. počet prvků při rozšíření | Až 128 při použití až 4 modulů RD-G2+ |
| Konfigurace | DIP přepínače |
| Indikace | LED stavu napájení |
| Montáž | DIN lišta |
| Šířka | 4 DIN moduly |
| Rozměry (Š × V × H) | 69 × 90 × 45 mm |
Identifikace výrobku
| Výrobce | Golmar |
| Model | RD-G2+ |
| Kód výrobce | 12258960 |
| EAN | 8429898020099 |
Golmar RD-G2+ je konfigurovatelný digitální opakovač pro rozsáhlejší dvouvodičové instalace G2+. Podle zvoleného režimu umožňuje prodloužit sběrnici, zvýšit počet systémových jednotek nebo realizovat vícebudovové instalace.
