GOLMAR KSLBM-4SE • NOUZOVÁ SIGNALIZACE PRO BEZBARIÉROVÉ WC
Kompletní sada pro přivolání pomoci z bezbariérového WC
GOLMAR KSLBM-4SE je kompletní systém nouzového volání určený pro bezbariérové toalety a převlékací kabiny. Uživatel může zatažením za červené lanko okamžitě vyvolat optický i akustický poplach, zatímco signalizační prvky potvrzují, že volání o pomoc bylo skutečně aktivováno.
🚨 Nouzové volání 🔴 Optická signalizace 🔊 Akustický alarm 🔋 Záložní baterie
🆘
Jednoduché přivolání pomoci
Nouzový poplach se aktivuje zatažením za červené lanko se dvěma kroužky.
💡
Světelná signalizace
Naddveřní signalizace s vysoce svítivými LED upozorní okolí, že uvnitř prostoru bylo aktivováno volání o pomoc.
🔊
Akustický alarm
Společně se světelnou signalizací se aktivuje také výstražný akustický tón.
🔋
Funguje i při výpadku proudu
Záložní baterie udrží systém v provozu nejméně 36 hodin při výpadku síťového napájení.
JAK SYSTÉM FUNGUJE
Zatažení za lanko → signalizace → reset
Po zatažení za červené lanko se rozsvítí indikace S.O.S. na táhle, čímž uživatel okamžitě vidí, že systém požadavek přijal.
Současně se aktivuje naddveřní světelná signalizace a akustický alarm, aby bylo volání o pomoc zřetelně vnímáno mimo prostor WC.
Po vyřešení situace se alarm zruší pomocí resetovacího tlačítka umístěného uvnitř místnosti.

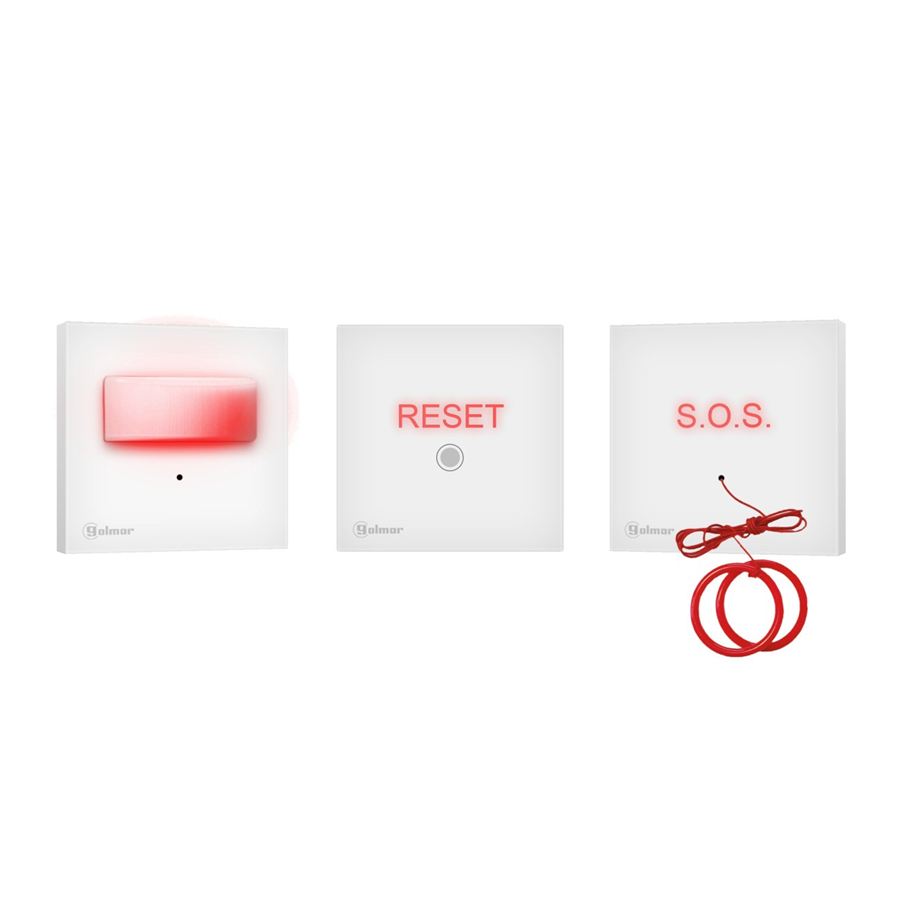

Sada obsahuje
- TA/KSLBM – nouzové táhlo s kontrolkou S.O.S., lankem 2,5 m a dvěma kroužky
- VP/KSLBM – naddveřní opticko-akustická signalizace
- PR/KSLBM – lokální resetovací tlačítko s LED indikací
- 1014/046 – napájecí zdroj 12 V DC / 1 A do univerzální instalační krabice
- záložní dobíjecí baterie
- AD/KSLBM – informační samolepka označující bezbariérové WC
Nouzové táhlo TA/KSLBM
Táhlo je vybaveno 3 vysoce svítivými LED, které signalizují aktivaci poplachu.
Součástí je 2,5m lanko se dvěma kroužky, aby bylo možné systém aktivovat z různých výškových úrovní.
Resetovací tlačítko PR/KSLBM
Po vyřešení situace se volání zruší pomocí resetovacího tlačítka. LED kontrolka signalizuje aktivní stav alarmu.
Doporučené rozmístění prvků
Umístění nouzového táhla
Jedna smyčka / kroužek táhla má být umístěna co nejblíže k podlaze.
Druhá smyčka se instaluje přibližně 800 až 1000 mm nad podlahou.
Resetovací tlačítko
Doporučené umístění resetovacího tlačítka je max. 1200 mm nad podlahou.
Naddveřní signalizace
Signalizační světlo se instaluje vně WC v dobře viditelné a frekventované oblasti, aby byl alarm snadno zaznamenán.
ZÁLOŽNÍ NAPÁJENÍ
Minimálně 36 hodin provozu při výpadku sítě
Po připojení baterie se její plné nabití dokončí přibližně za 24 hodin. V případě výpadku síťového napájení zůstává systém funkční po dobu nejméně 36 hodin.
Technické údaje
- systém: nouzová signalizace pro bezbariérové WC
- napájení: 12 V DC / 1 A
- záložní baterie: ano
- doba záložního provozu: min. 36 hodin
- doba plného nabití baterie: cca 24 hodin
- průřez vodiče: 0,5 mm²
- max. vzdálenost mezi nejvzdálenějšími zařízeními: 100 m
- montáž přístrojů: do univerzální krabice Ø 65 mm
- nástěnná montáž: možná s volitelnou krabicí CS/KSLBM
Rozměry jednotlivých prvků
| Prvek | Rozměry |
| VP/KSLBM – opticko-akustická signalizace | 89 × 93 × 40 mm |
| PR/KSLBM – resetovací tlačítko | 89 × 93 × 24 mm |
| TA/KSLBM – nouzové táhlo | 89 × 93 × 23 mm |
| AD/KSLBM – informační samolepka | 80 × 80 mm |
Možnost rozšíření systému
- až 2 další nouzová táhla TA/KSLBM
- až 2 další naddveřní signalizace VP/KSLBM
- až 1 další resetovací tlačítko PR/KSLBM
Instalační krabice nejsou součástí sady
Sada neobsahuje podomítkové ani povrchové instalační krabice. Prvky jsou určeny pro montáž do běžné univerzální elektroinstalační krabice. Pro povrchovou montáž lze použít CS/KSLBM.
VOLITELNÉ PŘÍSLUŠENSTVÍ
TA/KSLBM – přídavné nouzové táhlo
VP/KSLBM – přídavná opticko-akustická signalizace
PR/KSLBM – přídavné resetovací tlačítko
CS/KSLBM – krabice pro povrchovou montáž
TA2/KSLBM – dvoumodulové táhlo pro umístění zdroje 1014/046
HRF-12/1,25A – DIN napájecí zdroj 12 V DC / 1,25 A
IDENTIFIKACE PRODUKTU
Reference: KSLBM-4SE
Kód výrobce: 10900003A
EAN: 8429898029542
DOKUMENTACE GOLMAR
Instalační návod: KSLBM-4SE – REV 0224
Dokumentace produktu: KSLBM-4SE – REV 1224
Prohlášení o shodě: KSLBM-4SE_CE
GOLMAR KSLBM-4SE – spolehlivé nouzové volání pro bezbariérové WC Kompletní sada pro přivolání pomoci s nouzovým táhlem, optickou a akustickou signalizací, resetovacím tlačítkem, napájecím zdrojem a záložní baterií.
